編者按：智能電表是智能電網的終端，代表著未來節能型智能電網最終用戶智能化終端發展方向。鑒此，電子發燒友網特別策劃《智能電表技術方案》，以期在工程師設計較為常見智能電表技術領域，如MCU、通信、計量、安全等方案中提供有價值的參考。
作為智能電表的大腦，MCU一直都是最重要的模塊，它負責采樣數據的處理、顯示，也負責對外數據流的交換，可以說它的性能直接決定了智能電表的性能。
| 技術 / 廠商 |  |
 |
 |
 |
 |
總結 |
|---|---|---|---|---|---|---|
| MCU | 針對低、中、高端智能電表要求，提供了 8 位、32 位微控制器解決方案。主要有 S08MZ、S08GW 系列、MCF51EM 系列、Kinetis K30 系列 | 8 位、32 位 MCU 解決方案，STM8L 低功耗主攻低端市場，STM32 系列負責中高端市場 | tinvAVR，megaAVR，AVRXMEGA，32 位的 AVR，Cortex-M3、ARM7 以及 400MHz ARM9 等眾多 8 位和 32 位微控制器。 | MSP430 系列，是超低功耗的 16 位微控制器解決方案。 | 從各家推出的方案來看，基本都是用8位控制器來做低端市場，中高端市場用32位控制器來做。 | |
| 通信 | 針對 OFDM、S-FSK 兩種載波方式的 MC13260 通信芯片 | 針對 OFDM 方式芯片：ST7590，針對 B-FSK 方式：ST7538Q、ST7540，針對 S-FSK：ST7570，針對 B-FSK、B-PSK、Q-PSK、8-PSK 多鐘方式：ST7580 | 針對 OFDM 以及完全兼容 PRIME 通信模塊的 ATPL2xx 系列 | G3 通信方案：MAX2992，針對 OFDM 方式：MAX2990 | 基于 C2000 這個 MCU 平臺，為客戶定制針對SFSK、FSK、G3、PRIME、P1901.2 OFDM 等標準方案 | 通信方案中，各家基本以ZigBee為主，當然很多MCU本身就SoC無線模塊在里面了。 |
| 計量 | FXOS8700CQ：6 軸數字傳感器，MAG3110：Xtrinsic 高精度 3D 磁力計，MCF51EM256：智能電表 32 位 MCU 和計量專用外設 | LIS331EB：3D 高性能加速度計和信號處理器，STPM32：帶有電能源計量的電表 IC | 90E36A：多相高性能大跨度計量 IC，ATM90E25：單相高效計量 IC，ATSENSE：多通道∑-△模擬前端 | 78M6631：3 相功率測量和檢測 SoC，MAX78630+PPM：針對多相檢測系統的能源檢測處理器，MAX78700：隔離數模轉換器 | ADS131E06：用于電源監視、控制和保護的模擬前端，單相電能計量 EVM-MSP430FE427A 多相儀表片上計量系統 | 各廠家均推出了32位電能計量IC，比如飛思卡爾的MCF51EM256、意法半導體的STPM32。 |
| 安全 | 防篡改方面，加速度傳感器 NMA745x，接近傳感器 MC33941，壓力傳感器 MP3V5004 等 | RTC 有專用的管理芯片 M41ST87W | 德州儀器的 ZigBee 無線通信芯片是帶有 AES128 加密模塊的，而且其給用戶提供了多種加密算法，客戶可以靈活的選用和配置。 | 在防篡改方面，飛思卡爾有多種傳感器可供選擇，各大廠家推出的MCU本身都帶有加密模塊。 |

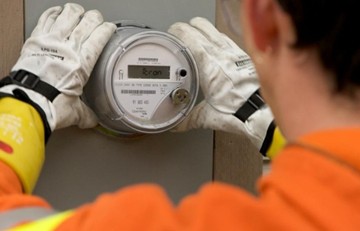

近年來，智能電表作為智能電網未來用戶智能化終端的發展方向開始了新一輪的市場開拓?zé)岢?，但是，面對如此迅速的發展熱潮，隱憂卻不斷涌現。
對于居民來說，智能電表最大的一個實質性的好處就是能夠隨時查看家里的用電量和電費情況，便于自己計劃用電，便于節省電費開支。然而，事實卻不盡如意，在安裝智能電表之后，傳來的不是說節省用電，而是用電量猛增、智能電表會偷電這樣的負面消息...【詳情】
