555組成的幾種振蕩電路圖

? 一、555單穩類電路
　　555單穩工作方式，它可分為2種。見圖示。

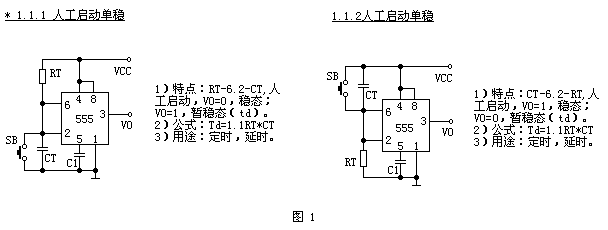

　　第1種（圖1）是人工啟動單穩，又因?yàn)槎〞r(shí)電阻定時電容位置不同而分為2個不同的單元，并分別以1.1.1 和1.1.2為代號。他們的輸入端的形式，也就是電路的結構特點是：“RT-6.2-CT”和“CT-6.2-RT”。

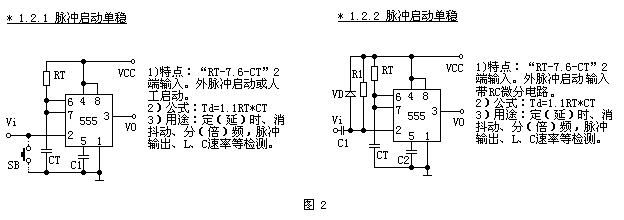

　　第2種（圖2）是脈沖啟動型單穩，也可以分為2個不同的單元。他們的輸入特點都是“RT-7.6-CT”，都是從2端輸入。1.2.1電路的2端不帶任何元件，具有最簡單的形式；1.2.2電路則帶有一個RC微分電路。

　　二、555雙穩類電路

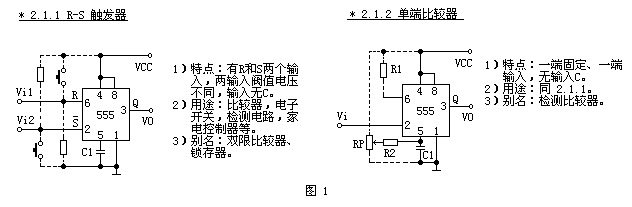

　　第一種（見圖1）是觸發電路，有雙端輸入（2.1.1）和單端輸入（2.1.2）2個單元。單端比較器（2.1.2）可以是6端固定，2段輸入；也可是2端固定，6端輸入。

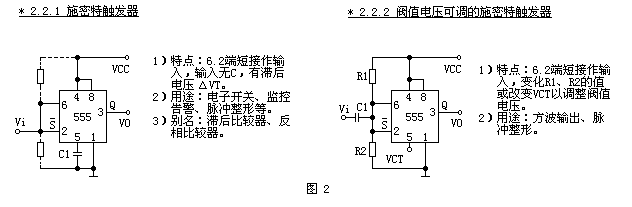

　　第2種（見圖2）是施密特觸發電路，有最簡單形式的（2.2.1）和輸入端電阻調整偏置或在控制端（5）加控制電壓VCT以改變閥值電壓的（2.2.2）共2個單元電路。
　　雙穩電路的輸入端的輸入電壓端一般沒有定時電阻和定時電容。這是雙穩工作方式的結構特點。2.2.2單元電路中的C1只起耦合作用，R1和R2起直流偏置作用。　

　　三、無穩類電路

　

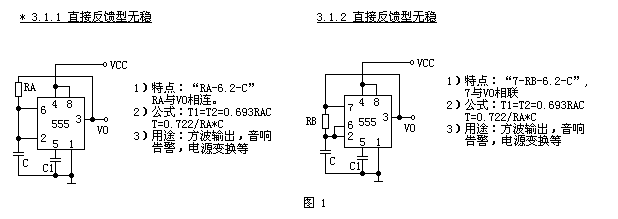

　　第一種（見圖1）是直接反饋型，振蕩電阻是連在輸出端VO的。

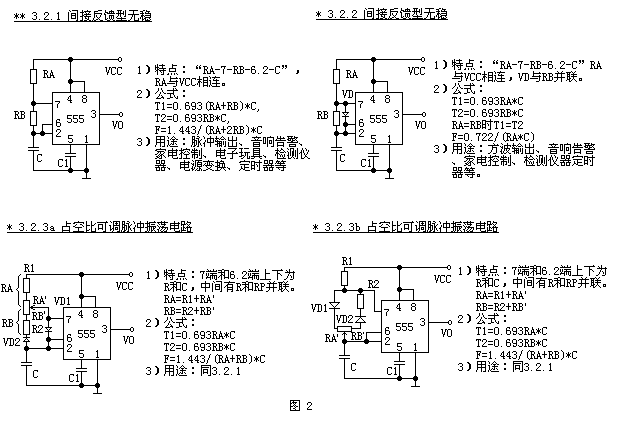

?　　第二種（見圖2）是間接反饋型，振蕩電阻是連在電源VCC上的。其中第1個單元電路（3.2.1）是應用最廣的。第2個單元電路（3.2.2）是方波振蕩電路。第3、4個單元電路都是占空比可調的脈沖振蕩電路，功能相同而電路結構略有不同，因此分別以3.2.3a 和3.2.3b的代號。

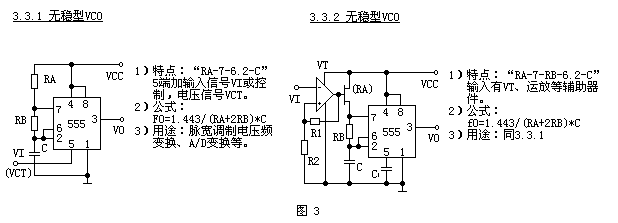

　　第三種(見圖3)是壓控振蕩器。由于電路變化形式很復雜，為簡單起見，只分成最簡單的形式（3.3.1）和帶輔助器件的(3.3.2)兩個單元。圖中舉了兩個應用實例。

　　無穩電路的輸入端一般都有兩個振蕩電阻和一個振蕩電容。只有一個振蕩電阻的可以認為是特例。例如：3.1.2單元可以認為是省略RA的結果。有時會遇上7.6.2三端并聯，只有一個電阻RA的無穩電路，這時可把它看成是3.2.1單元電路省掉RB后的變形。
