蜂鳴器不響的原因_蜂鳴器故障分析

2017年11月09日 08:55 互聯網 作者: 用戶評論(0
關鍵字:蜂鳴器(46016)

  蜂鳴器(Buzzer)是一類常見的電聲器件,具有結構簡單、緊湊、體積小、重量輕、成本低等優點,發聲范圍一般有數百Hz到十幾kHz,廣泛應用于各種電子設備當中(空調、洗衣機、電腦等內部都有蜂鳴器)。蜂鳴器在電路中電路圖形符號用字母“H”或“HA”(舊標準用“FM”、“LB”、“JD”等)表示。

  蜂鳴器是電路設計中常用的器件,廣泛用于工業控制、機房監控、門禁控制、計算機等電子產品,作為預警發聲器件。然而很多人在設計時往往隨意設計,導致實際電路中蜂鳴器不發聲、輕微發聲和亂發聲的情況發生。

  蜂鳴器常見故障及分析

  蜂鳴器在使用過程中出現的不良情形通常有以下幾種:

  1、蜂鳴器沒有安裝前就不響,這是屬蜂鳴器本身質量不行

  2、蜂鳴器焊接后出現無音或時響時不響,這種情形可能是焊接過程中使用的烙鐵功率過大(建議用20-30W的烙鐵)或時間過長(建議3秒內完成一個焊點)導致蜂鳴器的針腳與線圈的焊接點受熱熔化后虛焊。

  3、焊接后蜂鳴器鳴叫過程中出小聲、無音或沙音變調,這種情形可能是啟動蜂鳴器的電流過小或過大(蜂鳴器正常工作電流20-30mA)導致蜂鳴器不能正常鳴叫。

  4、蜂鳴器使用一段時間后出現變音或無音,這種情形可能是蜂鳴器的連續鳴叫時間過長(蜂鳴器連續鳴叫時間不能超過8-10小時,否則會變音或燒壞)或是蜂鳴器受環境影響。

  5、蜂鳴器焊接后在電線板上工作時就出現變調或無音但拆下來用直流穩壓電源測試則沒有問題,這種情形可能是蜂鳴器受到干擾。

  具體電路分析

  下面從EasyARM-i.MX283開發套件入手,就3.3V NPN三極管驅動有源蜂鳴器設計,從實際產品中分析電路設計存在的問題,提出電路的改進方案,學會分析和改進電路的方法,從而設計出更優秀的產品,達到拋磚引玉的效果。

蜂鳴器不響的原因_蜂鳴器故障分析

  上圖為典型的錯誤接法,當BUZZER端輸入高電平時蜂鳴器不響或響聲太小。當I/O口為高電平時,基極電壓為3.3/4.7*3.3V≈2.3V,由于三極管的壓降0.6~0.7V,則三極管射極電壓為2.3-0.7=1.6V,驅動電壓太低導致蜂鳴器無法驅動或者響聲很小。

蜂鳴器不響的原因_蜂鳴器故障分析

  上圖為第二種典型的錯誤接法,由于上拉電阻R2,BUZZER端在輸出低電平時,由于電阻R1和R2的分壓作用,三極管不能可靠關斷。

蜂鳴器不響的原因_蜂鳴器故障分析

  上圖為第三種錯誤接法,三極管的高電平門檻電壓就只有0.7V,即在BUZZER端輸入電壓只要超過0.7V就有可能使三極管導通,顯然0.7V的門檻電壓對于數字電路來說太低了,在電磁干擾的環境下,很容易造成蜂鳴器鳴叫。

蜂鳴器不響的原因_蜂鳴器故障分析

  上圖為第四種錯誤接法,當CPU的GPIO管腳存在內部下拉時,由于I/O口存在輸入阻抗,也可能導致三極管不能可靠關斷,而且和第三種一樣 BUZZER端輸入電壓只要超過0.7V就有可能使三極管導通。

蜂鳴器不響的原因_蜂鳴器故障分析

  上圖為通用有源蜂鳴器的NPN三極管控制有源蜂鳴器常規設計驅動電路。電阻R1為限流電阻,防止流過基極電流過大損壞三極管。電阻R2有著重要的作用,第一個作用,R2相當于基極的下拉電阻,如果輸入端懸空則由于R2的存在能夠使三極管保持在可靠的關斷狀態,如果刪除R2則當BUZZER輸入端懸空時則易受到干擾而可能導致三極管狀態發生意外翻轉或進入不期望的放大狀態,造成蜂鳴器意外發聲。第二個作用,R2可提升高電平的門檻電壓。如果刪除R2,則三極管的高電平門檻電壓就只有0.7V,即A端輸入電壓只要超過0.7V就有可能導通,添加R2的情況就不同了,當從A端輸入電壓達到約2.2V時三極管才會飽和導通,中的C2為電源濾波電容,濾除電源高頻雜波。C1可以在有強干擾環境下,有效的濾除干擾信號,避免蜂鳴器變音和意外發聲。在RFID射頻通訊、Mifare卡的應用中,這里初步選用0.1uF的電容,具體可以根據實際情況選擇。

蜂鳴器不響的原因_蜂鳴器故障分析

  在NPN 3.3V控制有源蜂鳴器時,在電路的BUZZER輸入高電平,讓蜂鳴器鳴叫,檢測蜂鳴器輸入管腳(NPN三極管的C極)處信號,發現蜂鳴器在發聲時,向外發生1.87KHZ,-2.91V的脈沖信號,如上圖錯誤。

蜂鳴器不響的原因_蜂鳴器故障分析

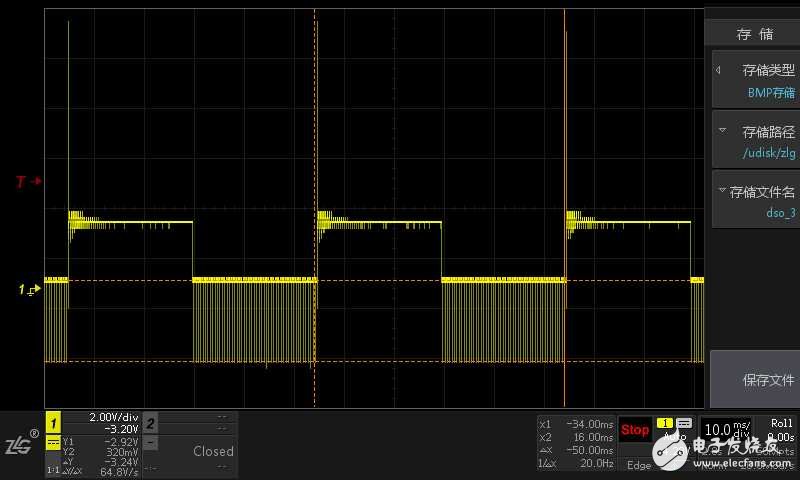

  在電路的BUZZER輸入20Hz的脈沖信號,讓蜂鳴器鳴叫,檢測蜂鳴器輸入管腳處信號,發現蜂鳴器在發聲時,在控制電平上疊加了1.87KHz,-2.92V的脈沖信號,并且在蜂鳴器關斷時出現正向尖峰脈沖(≥10V),如上圖錯誤。

  總結

  在選購蜂鳴器時不能光看價格,而忽略自己電路的特性。要根據自己電子產品線路的設計特性來選購蜂鳴器,這樣方可有效避免以上不良現象。如果電子產品線路設計對電子元件電流損耗有較嚴格的要求,蜂鳴器的啟動電流低于10mA時可以找蜂鳴器廠商匹配低電流損耗的蜂鳴器。
