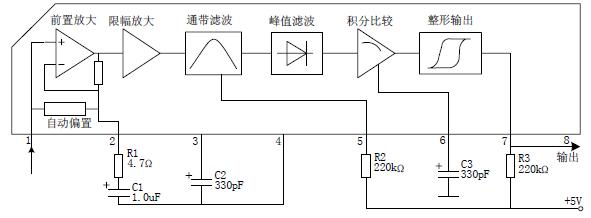

CX20106 內部結構框圖
考慮到調制解調時可靠性，利用紅外線專用接收集成芯片CX20106 進行調制解調，其
內部結構框圖如圖6 所示。
前置電路將接收到的信號，轉換成 CX2010 可以接收的標準數字信號，送到CX20106
的①腳，CX20106 的總放大增益約為80dB，其⑦腳輸出的控制脈沖序列信號幅度在3.5~5V
范圍內。總增益大小由②腳外接的R1、C1 決定，R1 越小或C1 越大，增益越高。但取值過
大時將造成頻率響應變差，C1 為1uF。采用峰值檢波方式檢波電容C2 為3.3uF。R2 為帶通
濾波器中心頻率f0 的外部電阻。積分電容C3 取330pF。經CX20106 處理后的脈沖信號由
⑦腳輸出給AT89c51 進行譯碼處理。
