電路驅動一只大功率白光LED (WLED)，當溫度過高以及熱敏電阻發生開路或短路故障時，將關閉LED。如果工作在極限工作溫度范圍以外，任何IC的壽命都會縮短。當芯片的結溫超過特定值后，就會徹底損壞。Philips Lumileds LUXEON大功率LED模組由于是在熱增強型基底上制造的，因而發熱會少一些。這種基底材料改善了熱性能，允許持續工作在大電流下，從而滿足高亮度照明的要求?？墒菍τ谙笳障鄼C閃光燈這樣的應用，為避免持續工作時的功耗損壞器件，則需要提供額外的熱保護功能。

　　圖1電路包括一款適合于照相機閃光燈應用的電荷泵調節器(IC1)，該器件可以為最多8 只白光LED (WLED)提供調節電流。并聯所有8路驅動器，可以為單個1W、LUXEON Star大功率WLED模組提供高達480mA電流。當開漏輸入EN被拉到地時，IC1進入關斷模式。

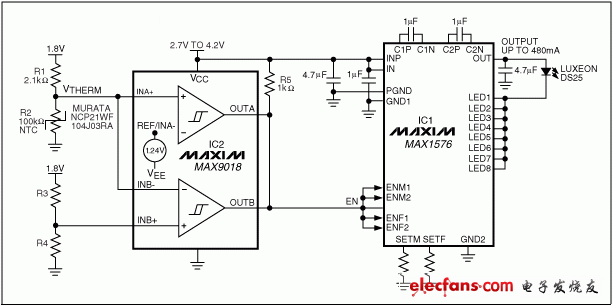

　　圖1. 電路驅動一只大功率WLED，當溫度過高以及熱敏電阻發生開路或短路故障時，將關閉LED

　　可以利用一只熱敏電阻和一個帶內部基準的雙路開漏極比較器(IC2)，來構建空間緊湊和極具成本效益的熱關斷電路。VTHERM跌落至1.2V內部基準電壓以下時，比較器A將EN拉低到地。當熱敏電阻(R2)溫度很高時，就會執行該操作。比較器B用于提供開路失效保護功能，即當熱敏電阻的接點斷開時，EN將被拉低。熱敏電阻發生開路故障時，VTHERM被R1拉高，從而使比較器B拉低EN。電阻分壓器R3-R4設定開路故障的門限電壓，電阻R1和熱敏電阻R2設置熱關斷門限。
