有機場效應晶體管主要性能指標

對有機半導體層的要求主要有以下幾個方面：第一，具有穩定的電化學特性和良好的π共扼體系，只有這樣才有利于載流子的傳輸，獲得較高遷移率；第二，本征電導率必須較低，這是為了盡可能降低器件的漏電流，從而提高器件的開關比。此外，OFET半導體材料還應滿足下列要求：單分子的最低未占分子軌道（LUMO）或最高已占分子軌道（HOMO）能級有利于電子或空穴注入；固態晶體結構應提供足夠分子軌道重疊，保證電荷在相鄰分子間遷移時無過高能壘。因此，評價OFET的性能指標主要有遷移率、開—關電流比、閾值電壓3個參數。場遷移率是單位電場下電荷載流子的平均漂移速度，它反映了在不同電場下空穴或電子在半導體中的遷移能力；開—關電流比定義為在“開”狀態和“關”狀態時一的漏電流之比，它反映了在一定柵極電壓下器件開關性能的優劣。為了實現商業應用，OFET的遷移率一般要求達到0.O1cm2/（V·s），開—關比大于10。對于閾值電壓，要求盡量低。OFET發展至今，電壓由最初的幾十甚至上百伏下降到5V甚至更低。開關電流比由102~103提高到109，器件載流子遷移率也由最初的10-5cm2/（V·s）提高到了15.4cm2/（V?s）。

器件性能通常用輸出特性曲線和轉移特性曲線來表征。

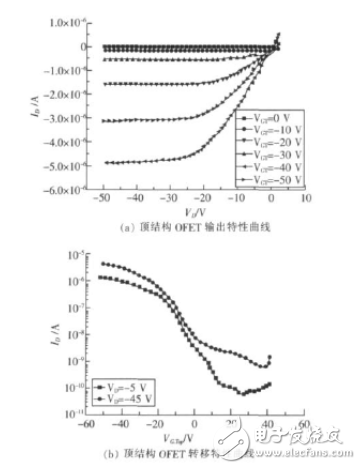

下圖是以聚合物PDTT為半導體材料的頂結構OFET輸出特性曲線和轉移特性曲線圖。從下圖可以看出漏電流ID在VD絕對值小于20V范圍內隨VD絕對值的增大而增大。下圖中，ID隨著VG負電壓絕對值的增大而增大。最終計算出該器件的遷移率為2.2x103cm2/（V·s）。

頂結構OFET輸出特性曲線及轉移特性曲線圖
