萬用表的使用的注意事項

　?。?）在使用萬用表之前，應先進行“機械調零”，即在沒有被測電量時 ，使萬用表指針指在零電壓或零電流的位置上。

　?。?）在使用萬用表過程中，不能用手去接觸表筆的金屬部分 ，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。

　　（3）在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電流時 ，更應注意。否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。

　?。?）萬用表在使用時，必須水平放置，以免造成誤差。同時， 還要注意到避免外界磁場對萬用表的影響。

?。?）萬用表使用完畢，應將轉換開關置于交流電壓的最大擋。如果長期不使用 ，還應將萬用表內部的電池取出來，以免電池腐蝕表內其它器件。

歐姆擋的使用

　　一、選擇合適的倍率。在歐姆表測量電阻時，應選適當?shù)谋堵?，使指針指示在中值附近。最好不使用刻度左邊三分之一的部分，這部分刻度密集很差。

　　二、使用前要調零。

　　三、不能帶電測量。

　　四、被測電阻不能有并聯支路。

　　五、測量晶體管、電解電容等有極性元件的等效電阻時，必須注意兩支筆的極性。

　　六、用萬用表不同倍率的歐姆擋測量非線性元件的等效電阻時，測出電阻值是不相同的。這是由于各擋位的中值電阻和滿度電流各不相同所造成的，機械表中，一般倍率越小，測出的阻值越小。

　　萬用表測直流時

　　一、進行機械調零。

　　二、選擇合適的量程檔位。

　　三、使用萬用表電流擋測量電流時，應將萬用表串聯在被子測電路中，因?yàn)橹挥写B接才能使流過電流表的電流與被測支路電流相同 。測量時，應斷開被測支路 ，將萬用表紅、黑表筆串接在被斷開的兩點之間。特別應注意電流表不能并聯接在被子測電路中 ，這樣做是很危險的，極易使萬表燒毀。

　　四、注意被測電量極性。

　　五、正確使用刻度和讀數。

　　六、當選取用直流電流的2.5a擋時，萬用表紅表筆應插在2.5a測量插孔內 ，量程開關可以置于直流電流擋的任意量程上。

　　七、如果被子測的直流電流大于2.5a，則可將2.5a擋擴展為5a擋 。方法很簡單，使用者可以在“2.5a”插孔和黑表筆插孔之間接入一支0.24歐姆的電阻 ，這樣該擋位就變成了5a電流擋了。接入的0.24a電阻應選取用2w以上的線繞電阻，如果功率太小會使之燒毀。

使用數字萬用表判斷三極管管腳(圖解教程)

???? 現在數字式的萬用表已經是很普及的電工、電子測量工具了，它的使用方便和準確性受到得維修人員和電子愛好者的喜愛。但有朋友會說在測量某些無件時，它不如指針式的萬用表，如測三極管。我倒認為數字萬用表在測量三極管時更加的方便。以下就是我自己的一些使用經驗，我是通常是這樣去判斷小型的三極管器件的。大家不妨試試看是否好用或是否正確，如有意見或問題可以發信給我。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　??
手頭上有一些bc337的三極管，假設不知它是pnp管還是npn管。

圖1　三極管

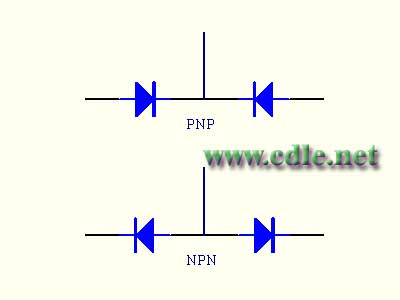

???? 我們知道三極管的內部就像二個二極管組合而成的。其形式就像下圖。中間的是基極（b極）。

圖2　三極管的內部形式

???? 首先我們要先找到基極并判斷是pnp還是npn管?？瓷蠄D可知，對于pnp管的基極是二個負極的共同點，npn管的基極是二個正極的共同點。這時我們可以用數字萬用表的二極管檔去測基極，看圖3。對于pnp管，當黑表筆（連表內電池負極）在基極上，紅表筆去測另兩個極時一般為相差不大的較小讀數（一般0.5-0.8），如表筆反過來接則為一個較大的讀數（一般為1）。對于npn表來說則是紅表筆（連表內電池正極）連在基極上。從圖4，圖5可以得知，手頭上的bc337為npn管，中間的管腳為基極。

圖3　萬用表的二極管測量檔

圖4　判斷bc337的b極和管型(1)


圖4　判斷bc337的b極和管型(2)

???? 找到基極和知道是什么類型的管子后，就可以來判斷發射極和集電極了。如果使用指針式萬用表到了這個步可能就要用到兩只手了，甚至有朋友會用到嘴舌，可以說是蠻麻煩的。而利用數字表的三伋管hfe檔（hfe 測量三極管直流放大倍數）去測就方便多了，當然你也可以省去上面的步驟直接用hfe去測出三極管的管腳極性，我自己則認為還是加上上面的步驟方便準確一些。

???? 把萬用表打到hfe檔上，bc337卑下到npn的小孔上，b極對上面的b字母。讀數，再把它的另二腳反轉，再讀數。讀數較大的那次極性就對上表上所標的字母，這時就對著字母去認bc337的c，e極。學會了，其它的三極管也就一樣這樣做了，方便快速。

圖5　萬用表上的hfe檔

圖6　判斷c，e極

圖7　判斷c，e極

萬用表的基本使用方法

1，萬用表的基本使用方法

萬用表的種數碼和結構是多種多樣的，使用時，只有掌握正確的方法，才能確保測試結果的準確性，才能保證人身與設備的安全！

（1）插孔和轉換開關的使用

首先要根據測試目的選擇插孔或轉換開關的位置，由于使用時測量電壓，電流和電阻等交替的進行，一定不要忘記換檔。切不可用測量電流或測量電阻的檔位去商量電壓。如果用直流電流或電阻去測量220的交流電壓，萬用表則會立馬燒壞~

（2）測試表筆的使用

萬用表有紅，黑筆，別看它就有兩根，使用中能不能運用自如，也是大有學問的，如果位置接反，接錯，將會帶來測測試錯誤或燒壞表頭的可能性。一般紅表筆為“+”，黑筆為“-”。

表筆插放萬用表插孔時一定要嚴格按顏色和正負插入。測直流電壓或直流電流時，一定要注意正負極性~沒電流時，表筆與電路串聯，測電壓時，表筆與電路并聯，不能搞錯~

（3）如何正確讀數

萬用表使用前應檢查指針是否在零七八碎位上，如不指零位，可調正表蓋上的機械調節器，調至零位~

萬用表有多條標尺，一定要認清對應的讀數標尺，不能圖省事面而把交流和直流標尺任意混用，更不能看錯~

萬用表同一測量項目有多個量程，例如直流電壓量程有1V，10V，15V，25V，100V，500V等，量程選擇應使指針滿刻度的2/3附近。測電阻時，應將指多云指向該檔中心電陰值附近，這樣才能使測量準確~

2，常用器件的測量

（1）電阻的測量

用萬用表沒量電阻時，首先應該將表筆短接，擰動調零電位器調零，使指針在歐姆零位上。而且每次換檔之后也需重新調整調零電位器調零。在選擇歐姆檔位時，盡量選擇被測阻值在接近表盤中心阻值讀數的位置，以提高測試結果的精確度；如果被電阻在電路板上，則應焊開其中一腳方可測試，否則被電阻有其它分流器件，讀數不準確！測量阻值電阻時，不要兩手手指分別接觸表筆與電阻的引腳，以妨人體電阻的分流，增加誤差~

（2）對地測量電阻值

所謂對地測量電阻值，即是用萬用表紅表筆接地，黑表筆接被測量的元件的其中一個點，測量該點在電路對地電阻值，與正常的電阻值進行比較來斷定故障的范圍。在測量時，電阻檔位設置在R*1k檔，當測得的點的電阻值與正常的比較相差較大的情況下，說明該部分電路存在故障，如濾波電空漏電，電阻開路或集成IC損壞等~

（3）晶體管的測量

把萬用表的量程轉換到歐姆檔R*100或R*1K檔來測量二極管。不能用R*10，R*10K檔。前為兩者一個電阻太小，一個電阻太大，通過二極管的電流太大，易損壞二極管，后者則因?yàn)閮?nèi)部電壓較高，容易擊穿耐壓較低的二極管。如果測出的電阻只有幾百歐到幾千歐（正向電阻），則應把紅，黑表筆對換一下再測，如果這時沒測出的電阻值應是幾百千歐（反向電阻），說明這只二極管可以使用。當測量正向電阻值時，紅表筆所測的那一頭是二極管的負極，而黑表筆所測的一頭是該二極管的正極~（二極管的單向?qū)щ娞匦裕﹡

通過測量正反向電阻值，可以檢查二極管的好壞，一般要求反向電阻比正向電阻在幾百倍。也就是說，正向電阻越小越好，反向電阻則是越大越好~

（4）交流電壓的測量

我們可以用萬用的直流電壓檔和交流電壓檔分別測量旰流和交流電的電壓值，則是的時候把萬用表與被測電路以并聯的形式連接上。要選擇表頭指針接近滿刻度偏轉2/3的量程。如果電路上的電壓大小估計不出來，就要先用大的量程，精略測量后再用合適的量程，這樣可以防止出于電壓過高而損壞萬用表。在沒量直流電壓時，要把萬用表的紅表筆觸在被測的電路正極，而把黑筆觸到電路的負極上，千萬不能搞反~在測量 比較高的電壓時應該特別注意兩只分別握住紅，黑表筆的約緣部分去測量，或先將一支表筆固定在一端，而后觸及被測試點~

（5）充電變壓器的測量量

可以在變壓器不通電情況下用萬用表的歐姆檔初步估計一睛其好與壞。先將萬用表選擇在R*10檔，測量一下變壓器初級線圈的直流電阻值，一般在幾百歐到幾千歐，如果測量出的數值是無窮大，那說明該線圈已經斷路，不能使用了！

然后再測試一下初級線圈和次級線圈之間的絕緣電阻值，應是越大越好~如果阻值小說明初次級之間的絕緣不良，也不能使用~以上測量如果都是良好，就可以將變壓器接上電源測量其輸出電壓值，對帶有濾波電路的變壓器要注意紅，黑表筆應該正確地分別放在電壓輸出端的正負極上，如果被測量出的輸出電壓正常，說明該變壓器的性能良好~

這方面通常用在手機充電器上~~

3，注意事項

（1）使用萬用表之前，應充分了解各轉換開關，專用插口，測量插孔以及相應附件的作用，發解其刻度盤的讀數；

（2）萬用表在使用時一般應水平放置在無干燥，無振動，無強磁場的條件下使用；

（3）測量完畢，應將量程選擇開關調到最大電壓檔，防止下次開始測量時不慎燒壞萬用表~

?

?

指針萬用表的使用方法

指針式萬用表的基本使用方法：
(1)測試前，首先把萬用表放置水平狀態，并視其表針是否處于零點(指電流、電壓刻度的零 點)，若不在，則應調整表頭下方的“機械零位調整”，使指針指向零點。
(2)根據被測項，正確選擇萬用表上的測量項目及量程開關。
如已知被測量的數量級，則就選擇與其相對應的數量級量程。如不知被測量值的數量級，則 應從選擇最大量程開始測量，當指針偏轉角太小而無法精確讀數時，再把量程減小。一般以指針偏轉角不小于最大刻度的30％為合理量程。
(3)萬用表作為電流表使用
①把萬用表串接在被測電路中時，應注意電流的方向。即
把紅表筆接電流流入的一端，黑表筆接電流流出的一端。如果不知被測電流的方向，可以在電路的一端先接好一支表筆，另一支表筆在電路的另—端輕輕地碰一下，如果指針向右擺動，說明接線正確；如果指針向左擺動(低于零點)，說明接線不正確，應把萬用表的兩支表筆位置調換。
②在指針偏轉角大于或等于最大刻度30％時，盡量選用大量程檔。因?yàn)榱砍逃?，分流電阻愈小，電流表的等效?nèi)阻愈小，這時被測電路引入的誤差也愈小。
③在測大電流(如500mA)時，千萬不要在測量過程中撥動量程選擇開關，以免產生電弧，燒壞轉換開關的觸點。
(4)萬用表作為電壓表使用
①把萬用表并接在被測電路上，在測量直流電壓時，應注意被測點電壓的極性，即把紅表筆接電壓高的一端，黑表筆接電壓低的一端。如果不知被測電壓的極性，可按前述測電流時的試探方法試一試，如指針向右偏轉，則可以進行測量；如指針向左偏轉，則把紅、黑表筆調換位置，方可測量。
②與上述電流表一樣，為了減小電壓表內阻引入的誤差，在指針偏轉角大于或等于最大刻度的30％時，測量盡量選擇大量程檔。因?yàn)榱砍逃?，分壓電阻愈大，電壓表的等效?nèi)阻愈大，這對被測電路引入的誤差愈小。如果被測電路的內阻很大，就要求電壓表的內阻更大，才會使測量精度高。此時需換用電壓靈敏度更高(內阻更大)的萬用表來進行測量。如MFl0型萬用表的最大直流電壓靈敏度(100千歐／V)比ME30型萬用表的最大直流電壓靈敏度(20千歐／V)高。
③在測量交流電壓時，不必考慮極性問題，只要將萬用表并接在被測兩端即可。另外，一般也不必選用大量程檔或選高電壓靈敏度的萬用表。因?yàn)橐话闱闆r下，交流電源的內阻都比膠小。值得注意的是被測交流電壓只能是正弦波，其頻率應小于或等于萬用表的允許工作頻率，否則就會產生較大誤差。
④不要在測較高的電壓(如220v)時撥動量程選擇開關，以免產生電弧，燒壞轉換開關關的觸點。
⑤在測量大于或等于100v的高電壓時，必須注意安全。最好先把—支表筆固定在被測電路的公共地端，然后用另一支表筆去碰觸另——端測試點。
⑥在電路系統中常用電平來表示該點的電壓有效值。故萬用表在交流電壓檔上帶有電平刻度，零電平是指600歐阻抗上產生1mW的功率，即對應的電壓有效值為0.75V。如果破測電路阻抗不等于600歐，則按下式進行核算：實際電子值＝萬用表dB讀數+101g(600／z)式中，z為被測電路的阻值。 值得指出的是：測電平時應放置在10v檔上，因?yàn)槿f(wàn)用表電平刻度是在該檔上設計計算的，如果量程不夠，需換另外檔測量另外萬用表只適宜測音量頻電平，如電路上有直流電壓，還必須串接一只0.1uF／450V電容器將直流隔斷后再測量
⑦在測量有感抗的電路中的電壓時，必須在測量后先把萬用表斷開再關電源。不然會在切斷電源時，因?yàn)殡娐分懈锌乖淖愿鞋F(xiàn)象，會產生高壓而可能把萬用表燒壞。

(5)萬用表作為歐姆表使用
1測量時應首先調零。即把兩表筆直接相碰(短路)，調整表盤—下面的零歐調整器 使指針正確指在0歐處。這是因?yàn)閮?nèi)接干電池隨著使用時間加長，其提供的電源電壓會下降，在Rx＝0時，指針就有可能達不到滿偏，此時必須調整Rw，使表頭的分流電流降低，來達到滿偏電流Ig的要求。
②為了提高測試的精度和保證被測對象的安全，必須正確選擇合適的量程檔。一般測電阻時，要求指針在全刻度的20％—80％的范圍內，這樣測試精度才能滿足要求。
3由于量程檔不同，流過只Rx上的測試電流大小也不同。
量程檔愈小，測試電流愈大，否則相反。所以，如果用萬用表的小量程歐姆檔RX1，RX10去測量小電阻Rx(如毫安表的內阻)，則Rx上會流過大電流，如果該電流超過了Rx所允許通過的電流，Rx會燒毀，或把毫安表指針打彎。所以在測量不允許通過大電流的電阻時，萬用表應置在大量程的歐姆檔上。同時量程檔愈大，內阻所接的干電池電壓愈高，所以在測量不能承受高電壓的電阻時，萬用表不宜置在大量程的歐姆檔上。如測量二極管或三極管的極間電阻時，就不能把歐姆檔置在Rxl0k檔，不然易把管子的極間擊穿。只能降低量程檔，讓指針指在高阻端。但前面已經指出電阻刻度是非線性的，在高阻端的刻度很密，易造成誤差增大，
①由廠作歐姆表使用時，內接干電池，
池的負極，黑表筆接干電池的正極。對外電路而言，紅表筆接干電池
2測量較大電阻時，手不可同時接觸被測電阻的兩端，不然，人體電阻就會與被測電阻并聯，使測量結果不正確，測試值會大大減小。另外，要測電路上的電阻時，應將電路的電源切斷，不然不但測量結果不準確(相當再外接—個電壓)，還會使大電流通過微安表頭，把表頭燒壞。同時，還應把被測電阻的一端從電路上焊開，再進行測量，不然測得的是電路在該兩點的總電阻。
(6)使用完畢不要將量程開關放在歐姆檔上。
為了保護微安表頭，以免下次開始測量時不慎燒壞表頭。測量完成后，應注意把量程開關撥在直流電壓或交流電壓的最大量程位置，千萬不要放在歐姆檔上，以防兩支表筆萬—短路時，將內部干電池全部耗盡。
?

鉗形萬用表的使用方法

電路的參數需要采用一系列的測量?jī)x器來獲取數據，測量電流要用電流表，測量電壓要用電壓表，測量功率要用功率表，而鉗形萬用表融合了鉗形電流表和萬用表的功能與一身，是低壓電工常用的測量?jī)x表之一。由于它具有攜帶方便，不需斷開線路即可測量線路電流或電壓的特點，很受電工們的歡迎，使用較為頻繁。但如果不能掌握正確的使用方法，輕者會使測量數據不準，重者可能引起儀表?yè)p壞、電氣短路或人身觸電事故。為了保證安全、正確地使用該表，方便大家在推廣節電器系列產品時能作好產品示范，在此對使用鉗形萬用表的方法作介紹：

鉗形萬用表和普通萬用表不一樣之處在于：由于電流的測量要把表計串聯在電路當中，所以一般的情況下，用普通萬用表測量電流時，必需停電把萬用表或電流表、電流互感器一次側串接在電路中，然后再通電進行測量，而鉗形萬用表可以不停電測量電流。

鉗形萬用表比普通萬用表多一個表頭，這個表頭是根據電流互感器的原理制成的，專門用于測量交流電流。其工作原理如下：

鉗形萬用表的測量電流部分是由電流互感器和萬用表的電流測量部分組成?；ジ衅鞯蔫F芯有一個活動部分，并與手柄相連，使用時按動手柄使活動鐵芯張開。將被測電流的導線放入鉗口中，松開手柄后使鐵芯閉合。此時通過電流的導線相當于互感器的一次繞組，二次繞組將出現感應電流，其大小由導線的工作電流和繞組圈數比來確定。電流表是接在二次繞組的兩端，因而它所指示的電流是二次繞組中的電流，此電流與工作中的電流成正比。所以將歸算好的刻度作為反映一次側的電流量， 當導線中有電流通過時，和二次繞組相連的電流表指針便按比例發生偏轉，從而指示出被測電流的數值。

一、鉗形萬用表的使用方法

使用時，將量程開關轉到合適的電流位置。手持表體，用拇指按住開關，便可打開鉗口，將被測導線引入鐵芯中央。然后，放松開關，鐵芯就自動閉合，被測導線的電流就在鐵芯中產生交變磁力線，表上反映出電流數值，可直接讀數。

二、使用鉗形萬用表時的注意事項

1.在使用數字式萬用表之前要仔細閱讀使用說明書，以熟悉電源開關功能及量限轉換開關、輸入插孔、用插口以及各種功能鍵、旋鈕、附件的作用。此外，還應了解萬用表的極限參數，出現過載顯示、極性顯示、低電壓顯示及其他標志符顯示和報警的特征，掌握小數點位置的變化規律。測量前，應仔細檢查表筆有無裂痕，引線的絕緣層有無破損，表筆的位置是否插對以確保操作人員的安全。

2.每次測量前，應再次核對一下測量項目及量限開關是否撥對位置，輸入插孔（或?qū)Ｓ貌蹇冢┦欠襁x對。

3.剛測量時儀表會出現跳數現象，應等顯示值穩定后再讀數。

4.盡管數字式萬用表內部有比較完善的保護電路，但仍要盡量避免出現操作上的誤動作，例如用電流擋去測電壓，用電阻擋去測電壓或電流，用電容擋去測帶電的電容器等，以免損壞儀表。

5.倘若僅最高位顯示數字“1”，其他位均消隱，證明儀表已發生過載，應選擇更高的量限。

6.禁止在測量10OV以上電壓或 0.5A以上電流時撥動量限開關，以免產生電弧，將轉換開關的觸點燒毀。

7.在輸入插孔旁邊注明危險標記的數字，代表該插孔輸入電壓或電流的極限值。一旦超出后有可能損壞儀表，甚至危及操作者的安全。

8、鉗形萬用表不得去測量高壓線路的電流，被測線路的電壓不能超過鉗形表所規定的電壓等級(一般不過超過500伏)，以防絕緣擊穿，人身觸電。

9、測量應估計被測電流的大小，選擇適當?shù)牧砍蹋豢捎眯×砍虣n位去測量大電流。

10、測量前要注意把量程開關撥到相應的交流電流檔位，不能使用電壓檔和電阻檔去測量電流，切記!千萬不要用電阻檔位和電流檔去測量電壓，否則，如果不慎，會燒毀表計。

11、每次測量只能鉗入一根導線。測量時應將被測導線置于鉗口的中央，以提高測量的準確度。最好用手端平表身，盡可以不讓導線靠在鉗口和表身上。

12、測量結束后必須將量程開關旋到最大電壓量程檔位置，然后再關電源開關。以保證下次安全使用。
?
