濕敏電阻器是一種對環境溫度敏感的元件，它的電阻值能隨著環境的相對溫度變化而變化。

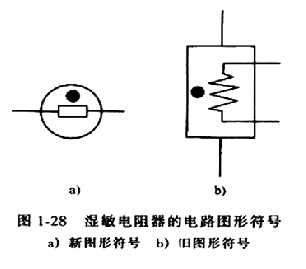

濕敏電阻器在電路中的文字符號用字母“R”或“RS”表示，圖1-28是其電路圖形符號。
（一）濕敏電阻器的結構特性及應用
1．濕敏電阻器的結構特性
濕敏電阻器一般由基體、電極和感溫層等組成，如圖1-29所示。有的濕敏電阻器還設有防塵外殼。
基體采用聚碳酸酯板、氧化鋁、電子陶瓷等不吸水、耐高溫的材料制成。
感濕層為微孔型結構，具有電解質特性。根據感濕層使用的材料和配方不同，它分為正電阻濕度特性（即濕度增大時，電阻值減?。?。
2．濕敏電阻器的應用?
濕敏電阻器廣泛應用于洗衣機、空調器、錄像機、微波爐等家用電器及工業、農業等方面作濕度檢測、濕度控制用。
圖1-30是濕敏電阻器的應用電路。
（二）濕敏電阻器的主要參數
濕敏電阻器的主要參數有相對濕度、溫度系數、靈敏度、測濕范圍、濕滯效應、響應時間等。
1．相對溫度? 相對濕度是指在某一溫度下，空氣中所含水蒸氣的實際密度與同一溫度下飽和密度之比，通常用“RH”表示。例如：20%RH，則表示空氣相對濕度為20%。
2．濕度溫度系數? 濕度溫度系數是指在環境濕度恒定時，濕敏電阻器在溫度每變化1℃時，其濕度指示的變化量。
3．靈敏度? 靈敏度是指濕敏電阻器檢測濕度時的分辨率。
4．測濕范圍? 測濕范圍是指濕敏電阻器的濕度測量范圍。
5．濕滯效應? 濕滯效應是指濕敏電阻器在吸濕和脫濕過程中電氣參數表現的滯后現象。
6．響應時間? 響應時間是指濕敏電阻器在濕度檢測環境快速變化時，其電阻值的變化情況（反應速度）。?
?
