在做單片機實驗時，經常要用到數碼管，包括1位數碼管和4位數碼管。數碼管根據公共引腳性質的不同，又分為共陰極和共陽極數碼管。只有了解了數碼管的結構和內部接線圖，看懂數碼管的引腳圖，才能正確的連接線路，得出正確的實驗結果。那么1位和4位數碼管引腳圖如何區別呢？

　　1位數碼管

　　先來看一下1位數碼管的原型圖。它是用7個LED條排列成一個8字，外加1個LED作為小數點。從外面看一個數碼管模塊上有10個引腳，上下各5個。

　　內部的8個LED燈。分別為A-G（7個），再加1個表示小數點的燈DP。也有的用小寫字母表示，本質上都是一樣的。

　　引腳圖。從圖中可以看出外部的8個引腳是和8個LED小燈相對應的，另外的兩個引腳為公共端。共陰極數碼管的公共端要接地，共陽極數碼管的公共端要接高電平。

　　4位數碼管

　　4位數碼管原型圖如下：

　　外部管腳共有12個，把數碼管放正，最左下角為1，按逆時針方向數起，分別為1-12。

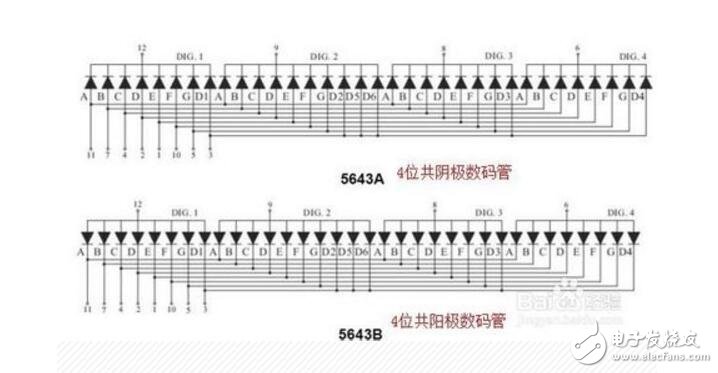

　　內部接線圖

　　再結合外部形狀對應一下。從圖中我們可以看出，無論是共陰極數碼管還是共陽極數碼管，其外部1-12引腳分別對應的內部引腳為e，d，dp，c，g，w4，b，w3，w2，f，a，w1。

　　注意事項

　　1、做單片機實驗時，首先要分清的時數碼管是共陰極的還是共陽極。然后搞明白引腳的含義；

　　2、編程時所用的字母要和引腳定義的名稱相同。
