? ? ? CD4053 的引腳功能見圖4。CD4053是三2通道數字控制模擬開關，有三個獨立的數字控制輸入端A、B、C和INH輸入，具有低導通阻抗和低的截止漏電流。幅值為4.5～20V的數字信號可控制峰-峰值至20V的數字信號。例如若VDD＝+5，VSS＝0，VEE＝-13.5V，則0～5V的數字信號可控制-13.5～4.5V的模擬信號。這些開關電路在整個VDD-VSS和VDD－VEE電源范圍內具有極低的靜態功耗，與控制信號的邏輯狀態無關。當INH輸入端＝“1”時，所有通道截止?？刂戚斎霝楦唠娖綍r，“0”通道被選，反之，“1”通道被選。CD4053 內部含有3 組單刀雙擲開關,3 組開關具體接通哪一通道,由輸入地址碼ABC 來決定。其真值表見表3。

? ? cd4053引腳圖 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?>>>>>>cd4053引腳圖及功能詳解

? ? ? ?圖 4 CD4053 的引腳功能

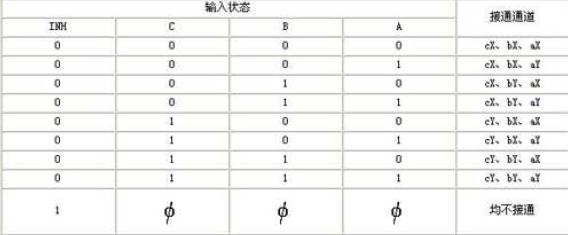

? ? ? ? 表 3 CD4053 真值表

　　CD4053電氣特性參數表：

?

? ? ? ??
