研發技術試驗包括兩類測試。一類是上行解調測試，主要是驗證基站在指定的信道環境下接收機的解調性能，要求得到在不同吞吐量下的信噪比，對接收機性能做出評估和比對。

?

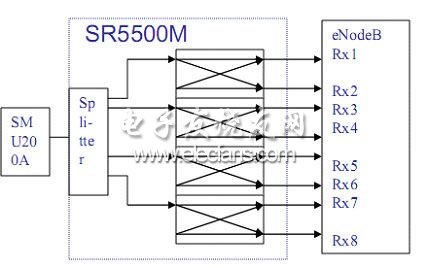

　　圖2 上行解調測試結構圖-SR5500M

　　另一類是雙向測試，主要驗證MIMO，MIMO加beamforming的在不同信道環境下雙向測試，要求畫出吞吐量與信噪比的曲線，對整體性能做出評估和比對。

?

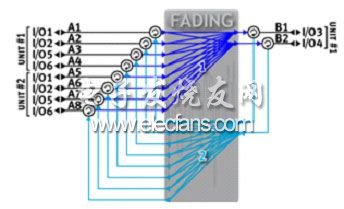

　　圖3 雙向8*2測試結構圖-VR5-HD

　　從以上測試要求可以看到，信道衰落環境仿真起著至關重要的作用，要求信道模型真實，噪聲電平、輸出功率等精確易控，設備可靠，同時因?yàn)榄h(huán)境復雜，要求信道模擬器連接盡量簡單，操作方便，測試效率高等。

　　2.1 硬件基本要求

　　在上行解調的測試中，要求單向8通道的測試能力，無需外部設備或衰減器。

　　在雙向測試中，要求雙向8通道的測試能力，無需外部設備或衰減器，相位校準方便、精度高、校準周期盡量長等。

　　輸入輸出應具備實時功率計，并支持實時的脈沖模式測量以滿足TD-LTE的要求，實時觀察各端口功率。

　　儀表具有良好的可靠性，各端口具備過載功率保護措施，不易損壞。

　　儀表的維修和校準應該在本地，在出現異常情況能快速處理并恢復。

　　功能要求

　　支持所有信道模型：支持基于幾何地理的SCME模型和IMT-A M.2135規定的信道模型。

　　信道模型必須是基于幾何地理方法的，不能用基于相關矩陣的信道模型來近似。

　　支持天線極化和天線方向性的設置。

　　儀表的功率精確，保證輸出的信噪比精確，對測試結果的評估至關重要。

　　儀表具備較高的動態范圍，測試要求的信噪比及噪聲功率需要覆蓋非常寬的范圍，要求儀表的動態范圍盡可能大，這樣保證可以滿足最低和最高的功率要求，找到設備的臨界點。

　　思博倫先進信道模擬解決方案
