　　圖表9 四線電接口測量配置圖

　　電接口測試中，測試儀我們用Sage960，配置為四線接口。電接口測試，實際上相當于Sage960模擬為聽筒，進行收發語音信號(模擬信號)質量的評估。四線電接口的測試配置非常簡單，除了Sage960外不再需要專門的設備和夾具，一般用戶都可以在自己的實驗室中進行。

　　更進一步，我們也可以把聽筒的測試包含進來。但這樣就一般需要在靜音室中進行，并需要更多的專用測試夾具，如仿真人頭、仿真耳、仿真嘴等，測試配置圖見圖表10。

?

　　圖表10 手柄/免提測試配置圖

　　尤其是免提測試，對于仿真耳和仿真嘴距離免提麥克和免提喇叭的距離，都有嚴格的要求，參見圖表11。

?

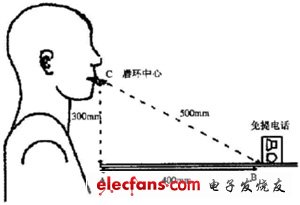

　　圖表11 免提測試安排

　　不過這樣的測試過于專業，并不適合普通客戶評估。對于免提通訊質量的評估，筆者認為最恰當?shù)霓k法還是在相聚較遠兩間會議室(推薦30米以上，以不能通過空氣傳播聽到對方說話為宜)分別配置一部IP電話，然后每邊有2～3個測試人員，模擬一個電話會議的典型場景進行測試。要求測試雙方均不能聽到明顯的回音，或“嗡嗡”的噪音聲。

　　2.2.2 呼叫健壯性測試

　　呼叫健壯性測試主要評估兩個方面：第一，IP電話能否經受連續72小時的快速呼叫(大于每分鐘120次)而不出現死機;第二，在72小時的呼叫過程中，IP電話應當能保證至少98%以上的接通率。

　　對于IP電話的呼叫健壯性測試，我們一般可以用開源的SIPP來進行。此時，被測的IP電話應當配置為自動應答(Auto Answer)，SIPP反復呼叫被測電話，接通后播放一段語音，再掛機，周而復始。

　　SIPP是一個非常好的呼叫測試工具，讀者可以從http：//sipp.sourceforge.net/了解更多的信息。

?

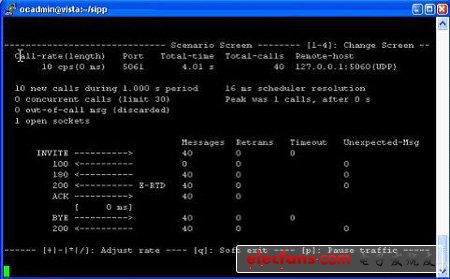

　　圖表12 SIPP測試工具界面示例

　　2.2.3 網口性能測試

　　針對網口性能測試，主要是指長網線通訊測試。其實對于任何具備以太網接口的網絡設備，都應該進行這項評估。

　　針對網口的嚴格測試是采用眼圖測試的方法來評估誤碼率，但對于一般用戶來說，并不需要理解這么復雜的測試方法。一般而言，在辦公室應用中，從網絡交換機到用戶桌面的網線都有一定的長度，按照IEEE的規定，對于CAT5來說，距離應當小于100米。所以，我們關心的應當是在100米網線長度的情況下，IP電話的網絡接口是否還可以正常的工作。如果有條件的話，對于有雙網口的IP電話，可以把兩個網口配置成“橋接”(Bridge)模式，利用IXIA或SmartBits的網絡性能測試儀聯接100米網線進行流量測試，看是否能滿足性能要求。沒有條件的話，利用PING命令進行簡單測試，也是可以的，但一定要使用較長的網線。

　　3 IAD篇

　　3.1 IAD功能篇

　　3.1.1 IAD功能查檢表

?

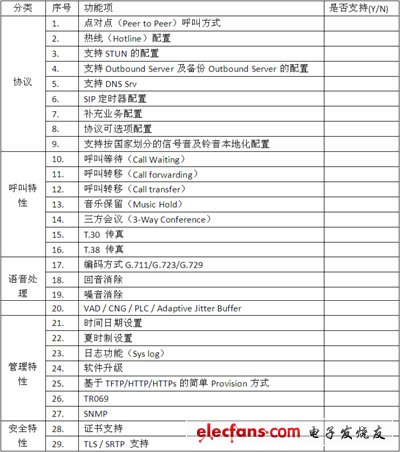

　　表格6 IAD功能查檢表

　　3.1.2 IAD基本功能測試

　　3.1.2.1 注冊功能

　　IAD的注冊功能測試與IP電話完全相同，請參閱“IP電話篇”中相關章節。

　　3.1.2.2 基本呼叫功能

　　如表格7所示，以Asterisk作為SIP Server為例說明基本呼叫功能的測試：

?

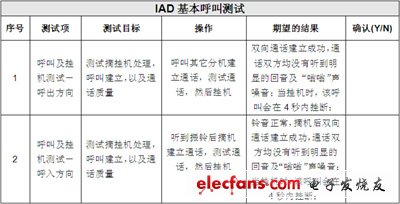

　　表格7 IAD的基本呼叫功能測試

　　3.1.2.3 補充呼叫特性

　　如表格8所示，以Asterisk作為SIP Server為例說明補充業務特性功能的測試：

?

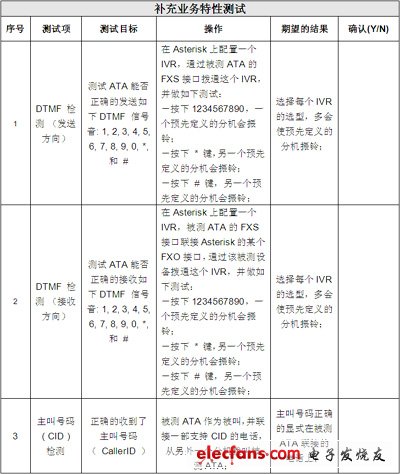

　　表格8 IAD的補充業務特向您感測試
