視頻會議系統設計方案大全

設計目標
將政務視頻會議系統作為杭州市電子政務平臺的一個重要的組成部分，與整個電子政務平臺一起進行統一設計、統一建設、統一管理。采用電子政務平臺統一的安全體系結構，確保其安全性和可靠性。實現與杭州市電子政務平臺的其他各個子系統包括辦公自動化系統實現無縫集成，符合國家的政務標準，實現信息共享，充分發揮視頻會議系統的作用和效益。采用先進的、成熟的技術，并能在將來實現系統的平滑升級。
設計方案
本設計中的電子政務視頻會議包括信息化平臺接口和分級的基本視頻會議系統兩部分。
① 視頻會議系統與電子政務平臺中其它部分的接口
電子政務平臺是一個綜合信息平臺，它集辦公自動化、視頻會議、視頻點播、信息發布等政府應用為一體，同時數據總線的可擴充結構，為政府的其它應用提供了綜合接口，使所有的應用能夠在統一的平臺上應用。模塊化結構是整個系統的核心框架，每個模塊可以單獨使用，系統之間通過中間件相連。視頻會議系統作為電子政務平臺的有機組成部分，它與政務系統中其它部分有著緊密聯系。具體關系如下：

l 網絡平臺接口：網絡平臺應為視頻會議系統預留足夠的帶寬；網絡互聯性要求，市政府中心局與各會議中心間具有可尋址的IP地址。
l 管理平臺接口：用于用戶通過電子政務系統管理視頻會議系統，如會議預約，會務管理，會議記錄，帳戶管理，權限管理，與信息發布接口等。
l 資源平臺接口：提供視頻會議系統與政務系統多媒體數據庫的交互接口，包括會議系統的視頻和音頻數據記錄與回放工具，信息記錄格式定義，會議資源查詢和管理接口，信息交換協議等。
l 安全平臺接口：身份認證接口，安全準入接口，安全控制接口，會議資料加密接口。
這些平臺接口必須與整個電子政務平臺一起予以設計，保證系統的統一性和整體性。
② 分級的基本視頻會議系統
城市有若干個區，市政府有多個直屬部門，并和中央、省政府及多家市直屬單位有信息往來，共計終端數在幾百個。系統在設計上應充分考慮使用范圍的擴展和各級部門在會議使用上的相對獨立性，必須從未來發展及整體規劃的角度來考慮，所以在方案設計上應采用可直接升級為多級級聯MCU會議模式，構建分級的政務視頻會議系統，將系統擴展到市政府各部門和各區縣政府部門及各個政府部門下屬的職能部門等，利用MCU作為中心單元構建級聯型會議系統，構成系統的主要設備為：
l MCU: 是多點視頻會議系統的關鍵設備，它從來自各會議場點的信息流，抽取出音頻、視頻、數據等信息和信令，再將各會議場點的信息和信令，送入同一種處理模塊，完成相應的音頻混合或切換、視頻混合或切換、數據廣播和路由選擇、定時和會議控制等過程，最后將各會議場點所需的各種信息重新組合起來，送往各相應的終端系統設備。MCU配備在市政府網絡中心。
l 網閘（Gatekeeper）：又稱網守，網閘在分組交換網絡中主要提供準入控制和地址翻譯功能。主要具有以下功能：提供會議帶寬管理和會議準入控制；目錄服務；控制其它網絡區域的網閘協同工作，召開網絡區域之間的會議。網閘也配備在市政府網絡中心。
l 會議終端：從產品形態上看，終端系統分為桌面式會議終端和會議室型會議終端兩大類。桌面式會議終端成本低、使用方便等特點，適合個人辦公使用和召開小規模的會議。會議室型終端配備有高品質變焦鏡頭、高保真音響、大屏幕彩電或投影等外部輔助設備，加上視頻的前處理/后處理器，使得畫面畫質更清晰、達到更好的會議效果，適合召開較大規模的會議。會議室終端適用于會議室，幾個到幾十個與會人員的環境。廣播終端是單向接收終端，它可以接收會議的圖象與聲音，但是不能發送圖像與聲音。廣播終端可以用于只需要單向傳遞信息的場合，例如上級向下級傳達政策等場合。移動終端是在桌面型終端的基礎上，配上無線接入卡和無線發射裝置，可以在一定地區范圍內移動加入會議。會議終端配置在視頻會議中的本地會議場點和各分會場點。
在市委、市政府機關的會議室設置中心會場，在各行政區及市直屬部門設置二級會場，在直屬單位及基層單位設置三級會場。按照統一設計、分步實施的原則，本著"先主后次、先近后遠、先固定后移動、先基本功能后綜合應用"的指導思想進行實施。系統示意圖如下所示。

在市政府的中心會場設置中心MCU和一級網閘，并在市政府的主要會議室設置會議室型終端，中心會場主要在市政府及各區及市局機關之間召開大型跨區域視頻會議。二級會場配置二級MCU和二級網閘，配備適當數量的會議室型終端和桌面終端，二級會場主要在區和局機關內舉行中小型會議。三級會場適合在直屬和基層單位召開單位內部小型研討會。各級會場既可以舉行獨立的系統內部會議，也可以聯合起來舉行大型的全體會議。
通過分級方式實現整體結構的分布式管理。在一個跨地域范圍的大規模會議系統中，可以采取通過一級主MCU來控制二級MCU、二級MCU控制三級MCU的樹型結構，各級MCU相對獨立管理其所在范圍的會議終端，從而可以實現召集大型會議的方便高效，在上級MCU的統一管理下各級相對獨立管理，避免了單個MCU管理多個區域、部門的繁瑣和不便以及因各部門的網絡差異，如不同網段、不同帶寬等情況所帶來的對性能的影響，同時也不會因某個局域范圍的故障而影響整個會議系統。而且在這種方式下，會議終端的增減應該更為方便，可以用"即插即用"的方式來根據需要靈活安排。
4.7.3 設計要求
① 對視頻會議系統的總體要求
l 技術先進性?？傮w方案設計先進，系統關鍵設備選用基于IP的網絡視頻會議產品，符合當前視頻會議系統發展方向。在技術上嚴格遵循作為網絡視頻會議系統的國際標準ITU-T H.323系列協議，并與其它廠家的網絡視訊產品之間具有良好的互操作性。
l 系統功能設計合理。核心技術和主要設備擁有自主知識產權，特色明顯，可以滿足市政府視頻會議功能需求。系統具備多媒體通信應用平臺的特性，擴展性強，升級方便。
l 系統定制能力和二次開發能力。在政務信息化建設中，視頻會議系統必須是整個電子政務平臺的一個有機的組成部分，要具備和平臺中其他部分的良好的交互性和兼容性，系統只有具有良好的定制能力和二次開發能力才能滿足需要。
l 良好的性價比。在價格一定的前提下，要求在圖像分辨率、傳輸幀率、傳輸延時、唇形同步以及會議功能等綜合性能指標上均達到國際同類產品的先進水平。
l 產品適用性。主要體現在：豐富的會議管理功能，符合國情的會議模式，根據中國情況，增強主席控制功能，如廣播功能，畫面切換等，便于主席組織控制會議的進行；設置大會發言功能和會議討論功能，更適合國內用戶使用。
l 產品安全性。由于網絡視訊會議系統屬于網絡產品，特別容易成為安全上的隱患。因此，政府機關等部門基于安全上的考慮，要求視頻會議系統的實施及使用不會給國家的信息安全帶來任何隱患。
② 對視頻會議系統的主要功能技術要求
l IP可視電話功能?？蓪崿F(xiàn)點對點的IP可視電話功能，通過撥打?qū)Ψ絀P地址或在電話簿預存對方的名稱和IP地址來撥號。該種通訊方式，能實現加強員工相互溝通的效果，節省長途電話費用的目的。
l 快照錄像功能。視頻會議系統提供的會議錄像功能，可以根據需要錄制會議過程。能方便再現會議全過程，實現自動的無紙會議記錄。同時會議系統還提供照相功能，能隨時截取在會議中的圖像。
l 任選多畫面。中心會場和多個分會場可以在各自地點共同召開視頻會議, 具有單、多畫面切換功能。在單畫面模式下，支持畫中畫功能，能同屏顯示異地和本地視頻。多畫面模式下，在各會場能通過顯示多個畫面的全屏幕同屏顯示功能。主會場能任意切換選擇各分會場畫面，各分會場也能自由選看其他各會場的情況。
l 智能數字混音。多路混音技術實現在會議過程中所有分會場同時就某項議題展開討論，所有會場的聲音都能在會議系統中傳播。
l 語音激勵切換。語音激勵模式實現各會場畫面隨發言人的變化自動切換技術。在一些特殊會議中，要求會議中的圖象能自動切換到發言者會場，實現無人值守操作。
l 超高清晰度圖像發送。要支持雙路視頻模式，大畫面高分辨率高清晰度視頻傳輸。除了與會者的人物圖像外，增加另一路視頻可專門用來傳輸演講內容。為實現演講內容遠距傳輸，內容信息必須達到1024X768的分辨率，并采用先進的無損壓縮技術。
l 畫中畫同步講解。在傳送高清晰度高分辨率圖像的同時，在右下角顯示一個小窗口，用于同步講解（即畫中畫功能）。這一技術的使用，使視頻會議系統能方便地用在工作報告、政策宣講、現場辦公等需要圖文顯示的演講活動中。
l 遠程控制。支持遠程攝像頭控制技術。主會場能通過會議遙控器隨時遙控配備有會議室型終端的各分會場的攝像頭的方向、遠近、焦距。并能實現攝像頭自動跟蹤技術，支持多個預置位的設定功能。
l 中心會場全無線操作。系統可通過遙控器或無線鍵盤操作，全圖像化控制界面，并配備文字說明，方便用戶使用。
l 會議權限設置功能。會議系統能設定會議名稱和密碼，確保會議的保密性和安全性。并支持會議終端權限設定功能，能分配終端權限，實時指定和切換終端角色。
③ 設備選型原則
l 系統關鍵設備選用基于IP的網絡視頻會議產品，符合當前視頻會議系統發展方向；符合國際電信聯盟ITU-TH.323協議規范，具有良好的互通性?；贖.323的網絡視頻會議系統是指按照H.323協議開發配置的會議系統,它對通信資源的利用率遠遠高于傳統的通信網絡，可以很方便地集成語音、數據、圖像和視頻信息等綜合業務。IP技術是未來網絡綜合的根本力量，它可以很容易地集成語音業務、數據業務、圖像和視頻業務。因此，基于IP的網絡視頻會議系統符合目前視頻會議系統的發展方向。
l 采用開放式體系結構，便于與整個電子政務平臺集成及擴展。
l 優先采用具有我國知識產權的視頻會議產品，保證系統安全性，便于進行系統定制和二次開發。
l 從支持杭州市信息產業的角度出發，以及考慮方便今后的售后服務和產品升級服務，應優先選擇杭州市本地生產的符合要求的產品

視頻會議系統方案（二）

杭州優視視頻會議產品:人們在遠程溝通協作時憑借的都是視頻會議系統，無論你走進哪間會議室，都有機會發現這一點。在部署視頻會議系統之后，主管人員就再也用不著在全球各地飛來飛去了。在這方面先走一步的企業，在贏得優勢的同時，還節約了數以百萬美元計算的差旅費用。此外虛擬全球團隊也把視頻會議引入了工程項目管理工作。寶利通會議室解決方案以一系列產品為核心，滿足了從小型辦公室到大型董事會會議室和禮堂等各種會議室的需要。無論您的業務環境如何，杭州優視都有恰當?shù)囊曨l會議產品與系統來滿足您的需要。

一、視頻會議系統系統概述

隨著電子信息技術的不斷發展，數字視頻技術也逐漸趨於成熟，并將迅速改變我們的生活，隨著互聯網寬帶技術的發展，數字視頻技術已經融入視頻會議、遠端醫療、遠端教育、遠端監控、流媒體技術等多個方面，并服務於各行各業，因此對於現在來說，數字視頻技術無疑是新的經濟增長點。

二、用戶需求

整個系統要高效率的完成教學任務，結合各個系統，充分發揮各個系統的功能，完成智能化的視頻會議。

（一）多媒體顯示系統：

多媒體顯示系統由高亮度、高分辨率的液晶投影機和電動屏幕構成；完成對各種圖文信息的大屏幕顯示。

（二）視頻會議系統：

A/V系統由計算機、DVD、VCR（錄像機）、實物展臺、遠端視頻會議系統、功放、音箱、數字硬盤錄像機等A/V設備構成；

完成對各種圖文信息（包括各種軟體的使用、DVD/CD碟片、錄像帶、各種實物、聲音）的播放功能；實現多功能廳的現場擴音、播音，配合大屏幕投影系統，提供優良的視聽效果。并且通過數字硬盤錄像機，能夠?qū)⒄麄€過程記錄在硬盤錄像機中，便於以後的查詢、回顧等。

（三）會議室環境系統：

會議室環境系統由房間的燈光（包括白熾燈、日光燈）、窗簾等設備構成；完成對整個會議室環境、氣氛的改變，以自動適應當前的需要；譬如播放DVD時，燈光會自動變暗，窗簾自動關閉。

（四） 智慧型多媒體中央控制系統：

采用目前國內檔次最高、技術最成熟、功能最齊全，用途最廣的HK（宏控）中央控制系統，該系統是目前國內最先進的中央控制系統設備。實現多功能會議室各種電子設備的集中控制。

• 要求操作簡單、人性化、智能化；
• 要求整個系統可靠性高；
• 能夠?qū)崿F(xiàn)自動化程度高的智能化控制，盡量減少操作人員的操作復雜性，實現"一鍵到位"式的控制方式；
• 盡量多的體現出各種設備的卓越功能，讓所有設備工作在最佳狀態，發揮設備的最大功效；
• 能夠控制投影機，進行開/關機、輸入切換等功能，并能夠控制電動吊架、屏幕，實現上升、停止、下降等功能；
• 能夠控制DVD、錄像機 進行播放、停止、暫停等功能；
• 能夠控制實物展臺進行放大、縮小等功能；
• 能夠控制音量，進行音量大小的調節功能；
• 能夠?qū)崿F(xiàn)音視頻信號、VGA信號自動切換控制功能；
• 能夠控制會議室的燈光和窗簾，自動適應當前的需要；

（五）視頻會議系統設備清單：

整個系統的設備清單（含控制方式分析）如下：

三、視頻會議系統產品清單

根據上述設備情況，列出宏控中央控制設備清單及說明：

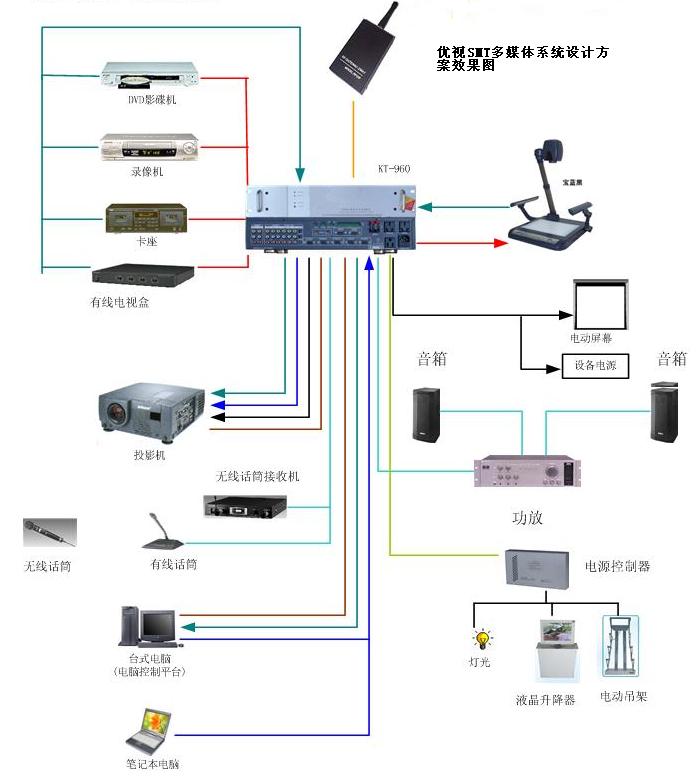

四、視頻會議系統系統示意圖

五、視頻會議系統功能描述

通過安裝以上宏控中央控制系統，能夠輕松的實現智能化、人性化的控制：

1. 多媒體顯示系統的控制：

• 通過主機后面的RS232串口，控制投影機的所有功能，如開/關機、VIDEO/VGA輸入切換等；并且能夠自動實現關聯動作，如關閉系統時，自動將投影機關閉；
• 通過控制投影機的輸入切換（VIDEO、VGA 1、VGA 2），實現對視頻圖像、計算機圖像的切換；
• 通過KT-8（8路強電繼電器），控制電動吊架和屏幕的上升、下降、停止；并且能夠自動實現關聯動作，如投影機開時，電動吊架和螢?zāi)蛔詣酉陆?，投影機關時電動吊架和屏幕自動上升；
• 可以利用HK-win軟件的視頻預覽功能，在將視頻投出到屏幕之前，確認播放的視頻圖像就是所需要的視頻圖像。

2. 實現A/V系統的控制：

• 通過主機內置的A/V矩陣和VGA矩陣進行切換，自動切換DVD、VCR、計算機的音頻輸入；自動切換DVD、VCR、實物展臺、預留視頻的圖像到投影機；
• 通過主機後的IR（紅外）控制接口和IR（紅外發射棒），控制DVD（錄像機、實物展臺）的所有動作，如播放、暫停、停止、快進、快退、上一曲、下一曲、菜單、上/下/左/右等；并且可以自動將DVD（錄像機、實物展臺）的圖像切換到投影機，投影機自動選擇視頻輸入，自動將DVD（錄像機、實物展臺）的聲音切換到功放；
• 通過內置音量控制器，控制功放輸出音量的大小。

3. 實現會議室環境系統的控制：

• 通過KT-8（8路強電繼電器），控制日光燈的開關，以便於更好的觀看；
• 通過KT-8（8路強電繼電器），控制窗簾的開/合，迎合各種場合的需要；
• 通過內置4路強電繼電器，控制投影機、A/V設備的設備電源，實現電源的自動、節能管理，而且可以更好的保護設備，如系統會在投影機關機後預留足夠的時間給投影機散熱，然後才自動斷開投影機的電源。

寶利通音頻會議產品:自 1992 年至今，一直是全球會議電話市場的領航者，通過革命性的 SoundStation VTX 1000 重新定義了語音會議，并通過無線技術把會議從室內帶到室外。

除 SoundStation2W 之外，寶利通還通過 SoundStation2為商業級會議設定了新標準，通過 SoundStation IP 4000 提供了具備 SIP 功能的會議電話，目前還通過Communicator 將這種非凡的音質帶給了 PC 機。

寶利通同時還是一家居于領先地位的獨立提供商，提供基于標準的 IP 電話。為滿足貴單位獨特的通訊需求，寶利通支持一系列精選的呼叫控制平臺，并提供多種多樣的 IP 電話型號。寶利通 IP 桌面電話經過專門的工程設計，可帶來絕倫的通訊體驗。這些產品音質出色，功能先進，使用簡便，配置、升級簡單，無論時間如何推移，均可保護您的投資。

polycom Vortex產品具有業界首屈一指的回聲消除技術、噪聲消除專利技術以及簡便易用的配置軟件，在極其不利的音響環境中也具有優良的性能，即使同步通話也能實現清晰、脆快的音質。Vortex 系列產品提供了一系列解決方案，其中既有單輸入解決方案，也有配備了自動話筒混音、矩陣混音和均衡功能的多麥克風解決方案以適應最為復雜的環境。
