這次演示的是一塊比較簡易的盲孔四層板

　　由于有些原料還沒有到貨，所以目前還比較簡陋

　　圖片僅用于原理演示，剛做三四塊，還不熟練，所以質量上請勿拍磚

　　首先是設計板子，哈，可以盡情的使用盲孔，畫起來太自由反而有些不知所措

　　一個LED屏的驗證板

　　分層貼圖

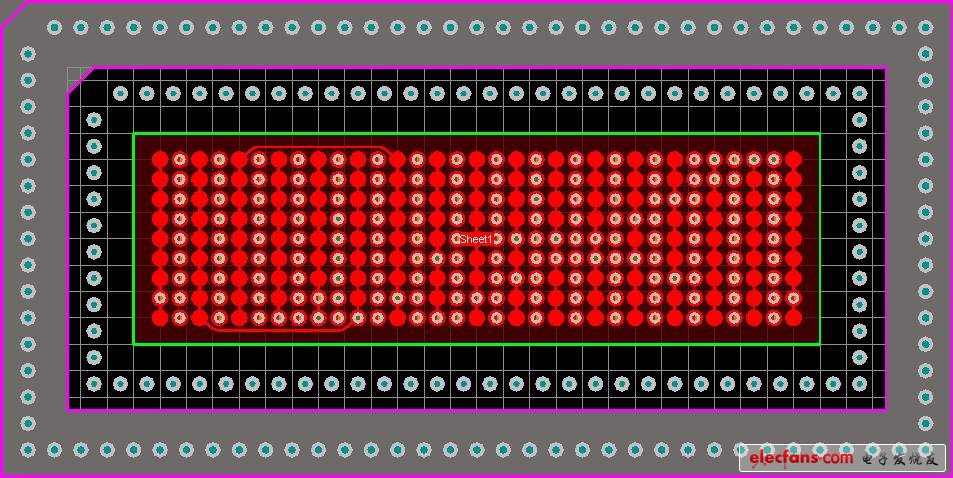

　　001 top_layer

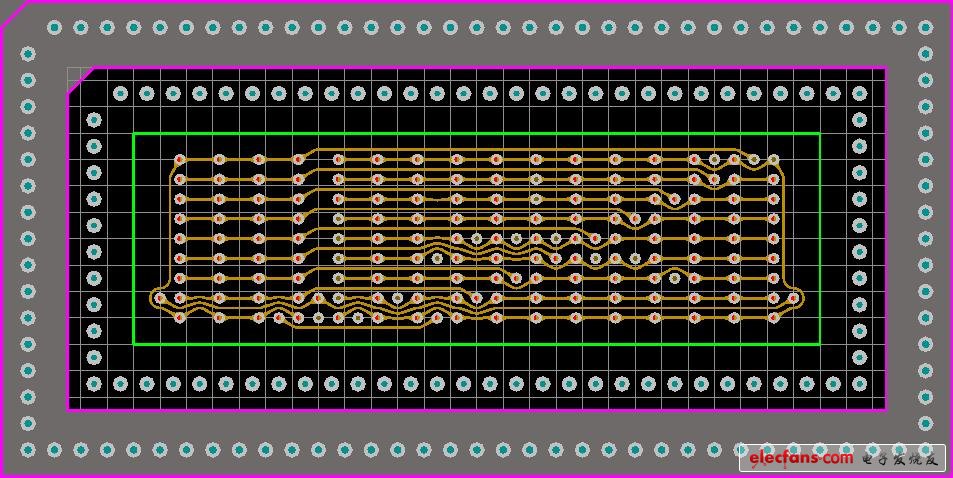

　　002 mid_layer_1

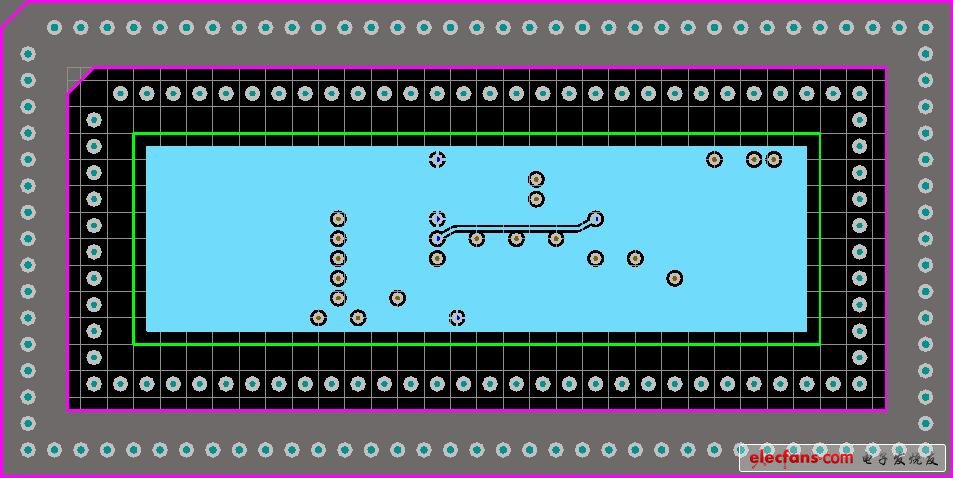

　　003 mid_layer_2

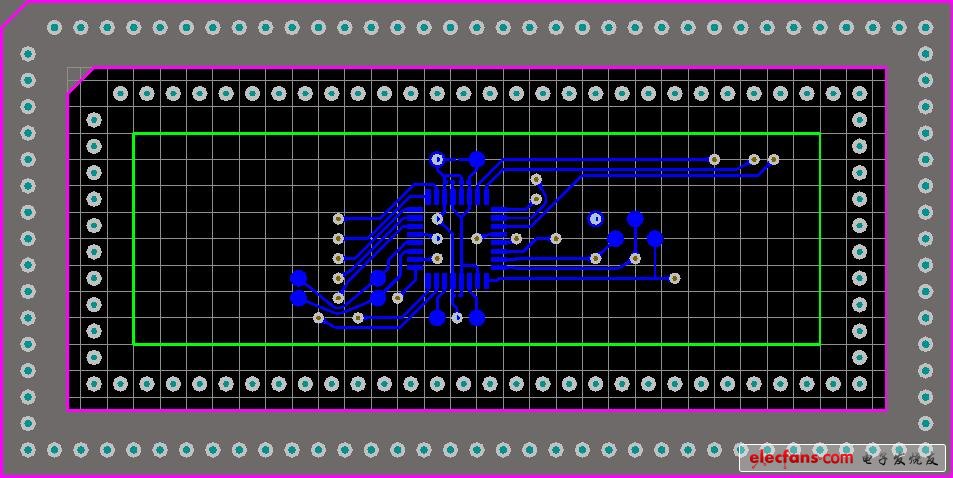

　　004 bottom_layer

　　最外圈的孔是為了輔助熱轉印紙對齊（可選項）

　　內圈的孔是為了輔助各層之間對齊（可選項）

　　缺角是為了保證方向不會裝錯（可選項）

　　OK~ 下面要打印，進入熱轉印流程
　　

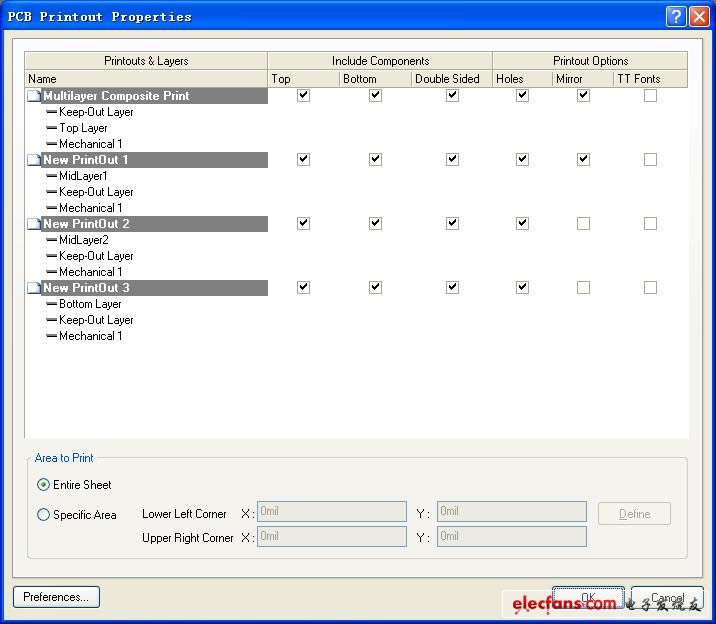

??????? 打印設置如下，注意 keepout layer 的位置，keepout layer 如果在最上面的話，孔才能都顯示出來，但是有時候也會引起麻煩，AD winter 09 貌似沒法識別孔的層次，底層的盲孔也會顯示在表層上，只好轉印之后再手工修正。

　　print_setting

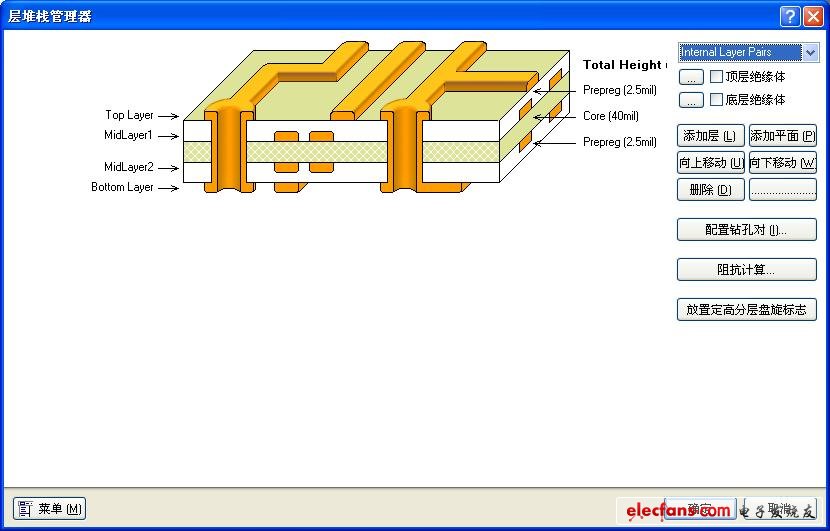

　　板子的結構如下

　　其實 midlayer1 和 midlayer2 就是一塊普通雙面硬板，而 toplayer 和 bottomlayer 各是一塊單面軟板，單獨制作后貼到硬板上的

　　006 layer_setting
