MAX6505-MAX6508 雙溫度門限SOT溫度開關
MAX6505 - MAX6508的溫度開關，具有雙重邏輯輸出，當管芯溫度斷言他們的行程跨越門檻。跳變門限進行編程以5 ° C的溫度增量。
該MAX6505/MAX6506有報警輸出斷言，當溫度高于編程的閾值是(從-40 ° C至+125℃)。他們也有一個警告輸出斷言，當溫度低于報警閾值好幾度。之間的報警和警告閾值(ΔTAW)不同的是引腳選擇為+5℃，+10℃，+20 ° C或30 ° C的在MAX6505的邏輯輸出為開漏，而MAX6506的邏輯輸出推挽。
在MAX6507具有漏極開路輸出(低電平有效結束了，行)和MAX6508具有推挽輸出(以上，低電平有效行)，每個有兩個編程的門檻在寬溫度范圍(TOVER和TUNDER) -40 ° C至+125 ° C的輸出斷言為過熱當溫度高于TOVER的。當溫度在所需的窗口(小于和大于TUNDER TOVER)，是行(低電平行)斷言。
在MAX6505 - MAX6508精確到± 0.5 ° C(典型值)，± 5.5 ° C(最大)。從+2.5 V至+5.5 V電源供電，這些低成本器件的典型電流消耗30μA的電源電流，并且需要設置觸發(fā)點任何外部元件。在MAX6505 - MAX6508可在6引腳SOT23封裝。
關鍵特性
± 0.5 ° C(典型值)在溫度范圍內閾值精度
無需外部元件
低成本
30μA的(典型值)電源電流
工廠編程的門限從-40 ° C至+125 ° C在5 ° C增量
開漏輸出(MAX6505/MAX6507)，推挽輸出(MAX6506/MAX6508)
引腳可選2℃，10℃滯后(MAX6507/MAX6508)
引腳可選擇5℃，10℃，20℃，+30℃TALARM - TWARN(MAX6505/MAX6506)

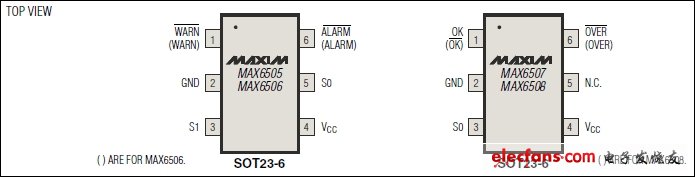

SOT23封裝
