中圖儀器PO系列紅外觸發機床測頭是一種可安裝在大多數數控機床上，并在加工循環中自動對工件的尺寸及位置進行測量的裝置，使用合適的測量程序，還可以根據測量結果實現自動刀路補償，是生產加工中的重要質量控制手段。
使用機床測頭在線測量的益處
1.縮短加工時間
無需手動找正和脫機檢測，能自動測量、自動記錄、自動校準。
2.提高加工精度
避免加工過程中出現反復裝夾和重復定位，快速實現尺寸及位置測量，消除加工精度的分散變化。
3.降低產品廢品率
紅外觸發機床測頭測量過程無需人為介入，不依賴于操作人員的技能，避免了人為誤差，可大幅降低生產過程中的廢品率。
4.降低企業成本
保證數控生產質量的同時，批量地高速地生產，使企業在進行數控加工時廢品率得到有效控制，并且由于生產周期得到縮短，使得企業在成本得到了有效的降低。

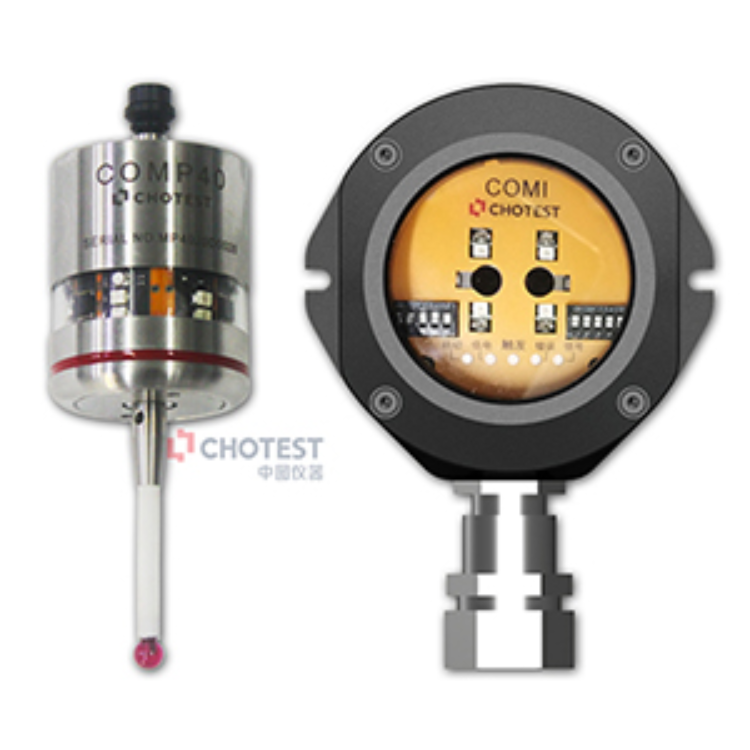

PO40機床測頭是一款具有 3 維 5 向探測功能的紅外觸發機床測頭，具有體積小、精度高、傳輸穩定、兼容性強等特點。廣泛應用于 3 軸、5 軸加工中心，以及車銑復合加工中心。使用機床測頭，可以實現找正定位、分中、在機測量，提高生產效率。
產品特點
紅外調制傳輸
設計的紅外調制傳輸功能，抗雜光干擾能力強。傳輸覆蓋范圍大，XY平面覆蓋角度360°，Z方向覆蓋角度±85°，直線傳輸距離可達5m（標準功耗）。
? 高重復精度、超長壽命：
2δ<1.0 μm，觸發壽命超過1000萬次。
多種開啟/關閉方式
默認使用M代碼開啟/關閉測頭。當機床端口未準備好時，也可使用接收器自動開啟及測頭延時關閉功能。
? 高電池壽命
特殊的低功耗設計，保證電池可連續使用150小時（5%的使用率下使用90天以上），當選擇低功率模式時，電池壽命更長。
? 直觀的測頭診斷指示燈
提供喚醒/關閉、就位/觸發及電池狀態信息，判定測頭當前狀態，使用更方便，安全性更高。
? 使用兼容性
與主流產品用法相同，方便客戶使用。
? 測頭密封
復合IPX8，適應于各種惡劣的機床加工環境。
3D測量軟件
可與中圖在機測量軟件配合使用，自動生成測量程序，提供3D測量數據及分析報告。
產品功能
1. 工件坐標設置：設置工件原點，修正工件坐標系，確定毛坯加工量。
2. 零件找正：工件找正，判定工件裝夾定位是否準確，是否夾緊變形。
3. 尺寸測量：臺階高測量、尺寸測量、直徑測量。
4. 位置測量：孔間距測量、垂直度測量、位置度測量、角度測量等。
5. 曲面測量：葉片形狀測量、模具曲面測量、復雜形狀測量。
6. 序后檢測：工件測量完成，尺寸超差報警，修正刀補。
7. 工件有無判斷。
規格指標
型號：PO40
懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
