英集芯IP6520T是一款集成同步開關的降壓轉換器芯片，專為車載充電器、快充適配器及智能排插等設備設計，具備高功率輸出、多協議兼容及多重保護機制等特性，以下是對其核心特性的詳細解析：

一、核心參數與性能
1、輸入輸出范圍
輸入電壓：支持7.3V至32V寬電壓輸入，適配車載電池（12V/24V系統）及常規適配器。
輸出電壓：3V至12V動態可調，根據接入設備的快充協議自動匹配最佳電壓。
輸出功率：最大支持30W（如5V/3A、9V/3A、12V/2.5A），滿足主流手機、平板的快速充電需求。
2、轉換效率
在24V輸入、5V/3A輸出條件下，板端轉換效率高達93.7%，顯著降低能量損耗，減少發熱。
3、協議兼容性
USB PD協議：支持PD2.0/PD3.0（含PPS），PPS可實現3V至11V、20mV/步的精細電壓調節，適配筆記本電腦等大功率設備。
私有協議：兼容高通QC2.0/QC3.0/QC3+、華為FCP/SCP、三星AFC（最大12V）、蘋果BC1.2等，覆蓋市場主流品牌快充需求。

二、功能特性
1、動態輸出調節
CV/CC模式：輸出電流小于設定值時進入恒壓（CV）模式，電流超限后切換為恒流（CC）模式，防止過載損壞設備。
線補功能：輸出電流每增加1A，電壓提升60mV，補償線材電阻導致的電壓降，確保終端設備穩定充電。
2、接口與認證

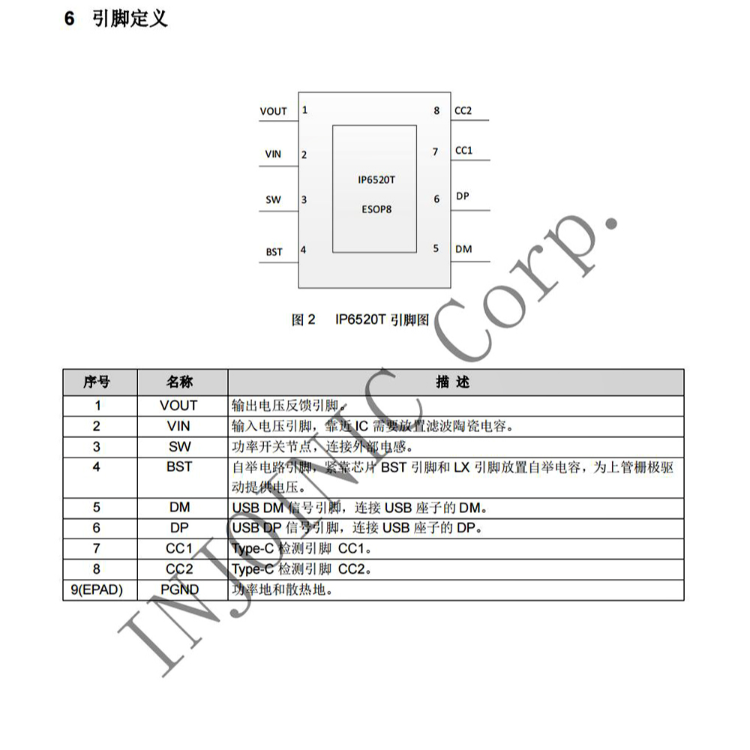

Type-C接口：集成CC1/CC2、DP/DM引腳，自動識別設備協議并調整輸出參數。
PD3.0認證：通過USB-IF協會TID: 3277認證，保障協議兼容性與安全性。
3、保護機制
輸入保護：過壓（>32.5V）、欠壓（<6.9V）自動關斷輸出，防止電源異常損壞電路。
輸出保護：短路、過流、過壓、欠壓多重保護，觸發后2秒內重啟恢復。
溫度保護：芯片溫度達150℃時關閉輸出，降溫至110℃后恢復，避免過熱風險。
靜電防護：CC引腳耐壓30V，ESD 4KV，適應復雜電磁環境。

三、應用場景
1、車載充電器
適配12V/24V車載電源，為手機、平板提供30W快充，解決行車中設備續航問題。
2、快充適配器
作為小型化適配器核心芯片，支持多設備兼容充電，減少用戶攜帶多個充電器的負擔。
3、智能排插
集成多協議快充功能，為家庭或辦公場景提供智能化充電管理，提升用戶體驗。

四、封裝與成本

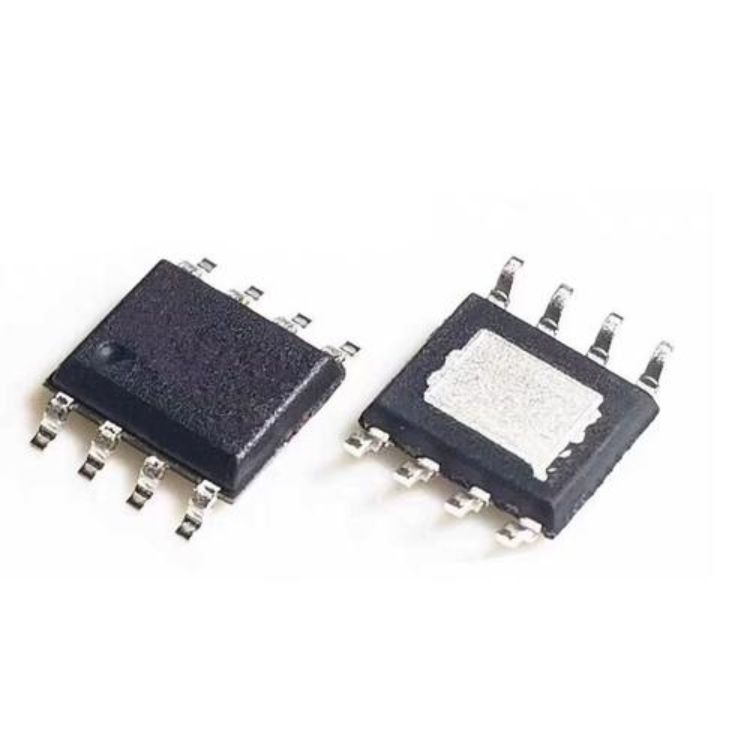

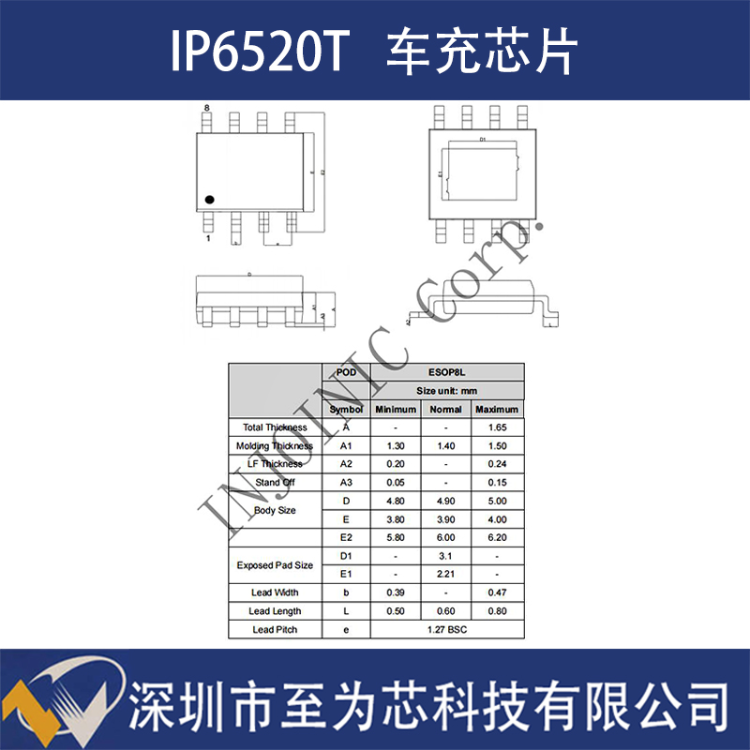

封裝形式：采用ESOP8封裝，體積小巧，便于PCB布局，適合空間受限的設計。
成本優勢：單芯片集成同步降壓轉換器與快充協議，減少外圍元件數量，降低BOM成本與開發周期。
