英集芯IP2073_13H是一款快充適配器、電源轉換器、智能家居等方案的集成自供電功能AC/DC反激轉換器。內置650V高壓功率MOSFET、啟動電路、自供電電路、電流采樣功能。省去外部電流采樣電阻和VCC供電電路。支持CCM+DCM工作模式和SSR反饋模式。最高頻率：65kHz/100kHz（可配置） 。待機電流低至 140μA，系統待機功耗 <75mW，滿足能效標準。變壓器僅需兩個繞組，外圍電路極簡，降低成本和PCB面積。

一、產品概述

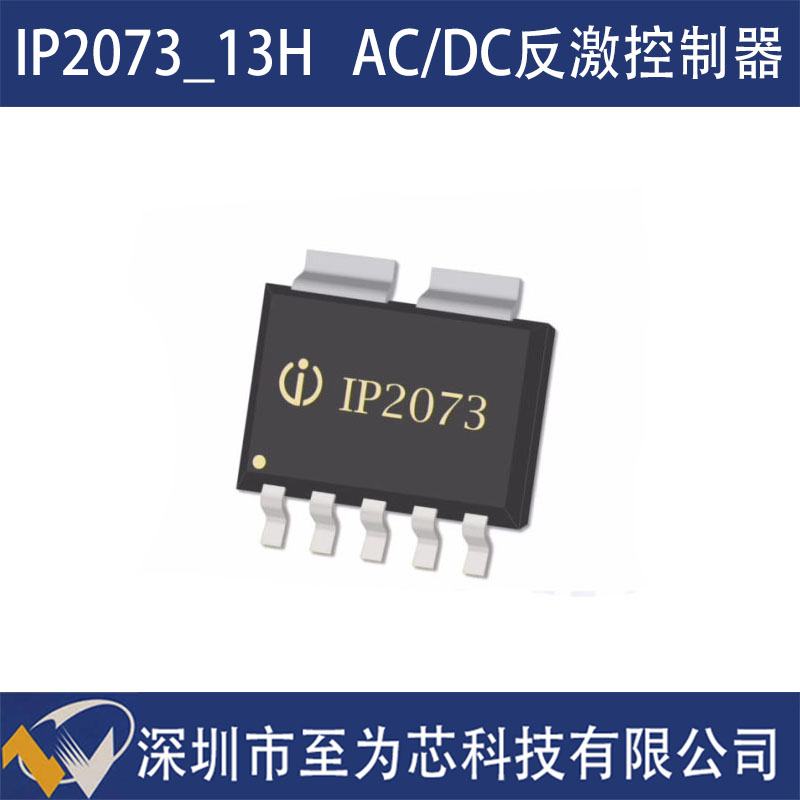

IP2073_13H是一款面向65W以下輸出功率設計的合封功率管開關控制器，集成了650V高壓功率管、啟動電路、自供電電路及電流采樣功能，有助于實現電路設計的簡化。通過復用原邊繞組作為檢測繞組，該芯片無需傳統的VCC供電電路和外部電流采樣電阻，同時省去了輔助繞組，變壓器僅需兩個繞組，有助于降低電路復雜性與成本。

二、核心特性
1、集成化設計
IP2073_13H將高壓功率管、啟動電路、自供電電路及電流采樣功能集成于單芯片中，該設計有助于減少外圍元件數量，降低PCB布局難度與制造成本。這有助于縮短研發周期，簡化系統設計，并提升產品可靠性。
2、轉換效率良好
IP2073_13H在輕載時可自動進入降頻模式與突發模式，有助于提升轉換效率，滿足相關能效標準要求。其待機電流可低至140μA，系統待機功耗小于75mW，有利于降低能耗。該芯片還支持較寬的輸入電壓范圍，可在多種應用場景下提供穩定的電力輸出。

3、保護機制全面
IP2073_13H內置輸出欠壓保護、VDD過壓保護、過溫保護及帶補償?shù)倪^功率保護等多重保護機制。這些機制可在電路異常時及時響應，幫助保護芯片及外圍元件，支持系統長期穩定運行。其中過溫保護有助于防止因溫度過高引起的性能下降或損壞，提升產品的可靠性。
4、配置靈活
IP2073_13H提供驅動電壓、工作頻率等多種配置選項，支持通過OTP燒錄進行設置。這種靈活性使工程師能夠結合具體應用需求對芯片進行適配，以實現優化的性能表現。該芯片還支持限制頻率QR（不鎖谷底）、CCM+限制頻率QR（不鎖谷底）及LowLine CCM+ HighLine限制頻率QR（鎖固定谷底）等多種工作模式，擴展了其適用場景。

三、應用案例
1、單C口快充方案
以英集芯推出的單C口45W快充方案為例，該方案采用IP2073_13H作為反激式轉換器，配合同步整流芯片IP2008與快充協議芯片IP2736，實現了結構緊湊的電源設計。方案尺寸為30.5x30.5x29mm，外置CaseCode結構耗盡型GaN HEMT，支持多種快充協議，適用于手機、平板等便攜設備的快充適配器。

2、雙C口快充方案

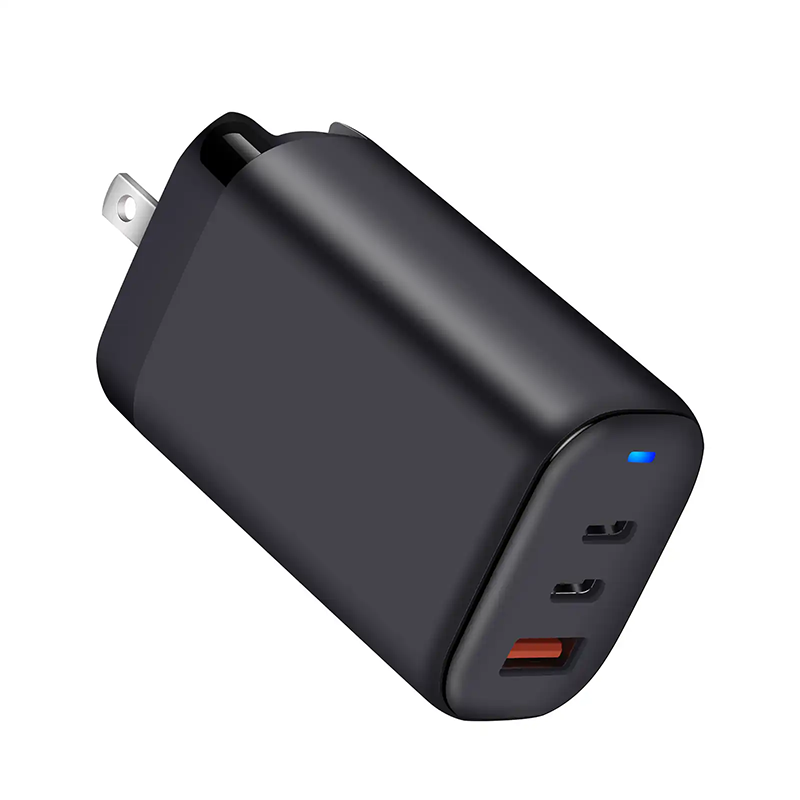

在雙C口快充方案中，IP2073_13H也體現出良好的性能。例如英集芯推出的雙C口65W快充方案，采用兩顆IP2073_13H通用多模態配合同步整流芯片IP2008、雙USB-C快充協議芯片IP2738以及兩顆同步降壓控制器芯片IP6550，實現了任意單口支持65W輸出的功能。該方案尺寸為65x30x28mm，外置增強型GaN HEMT，兼容多種快充協議，適用于筆記本電腦、游戲機等設備的快充適配器。

四、市場前景與競爭力
隨著消費電子產品的迭代與快充技術普及，市場對高效能、高集成度電源管理芯片的需求持續增長。IP2073_13H以其良好的性能、全面的保護機制和靈活的配置能力，在快充適配器、車充、移動電源等領域具備市場競爭力。
