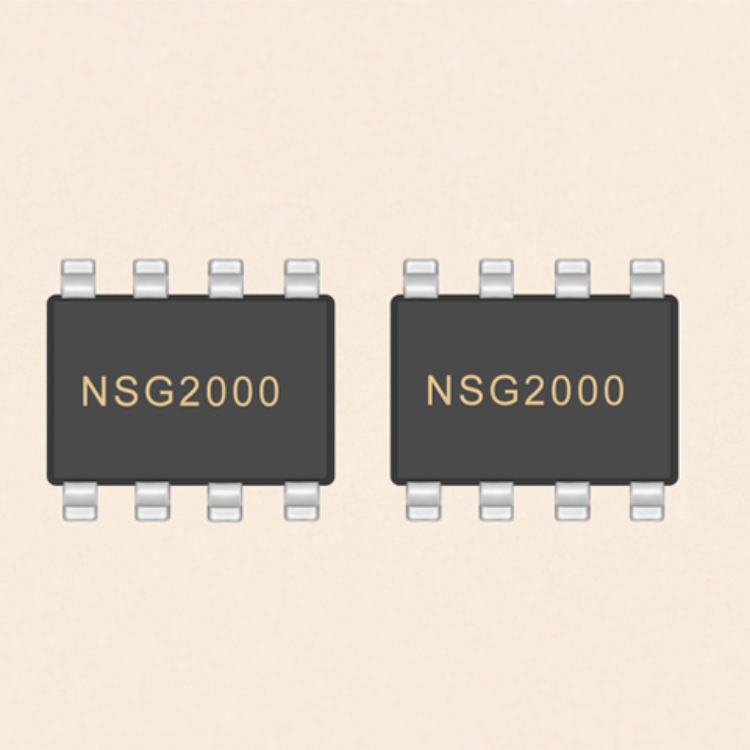

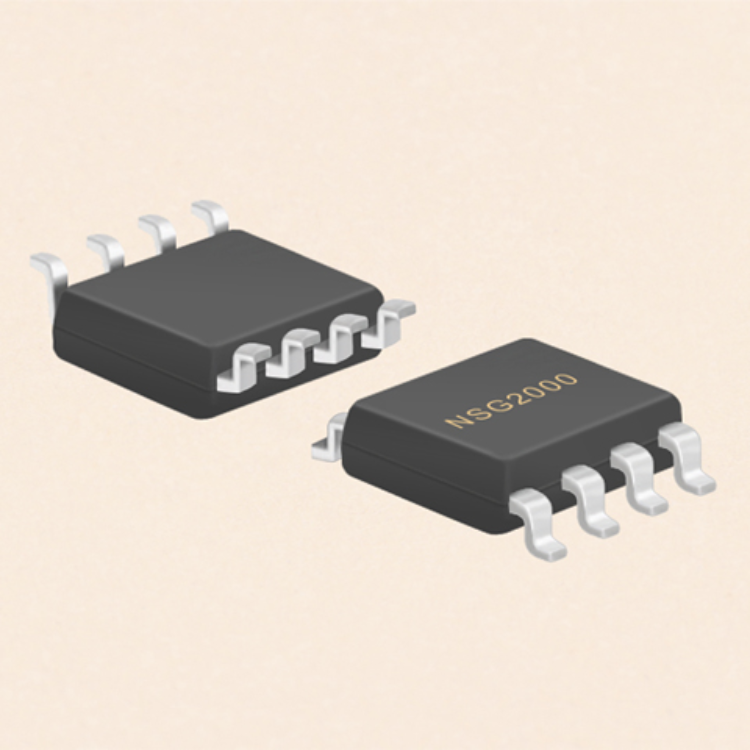

國硅集成NSG2000 250V、快速、高壓側 NMOS 靜態開關常導通柵極驅動芯片

型號： NSG2000

--- 產品參數 ---

  • 寬工作范圍VIN： 最高250V
  • 傳輸延遲 150ns
  • 內置高壓側充電電路 可實現100%占空比
  • 柵極驅動器電源電壓 4.5V至20V
  • 輸入邏輯兼容 3.3V, 5V和15V
  • TS負壓耐受能力 -9V
  • 寬溫度范圍 -40°C~125°C
  • 輸出級拉電流 290mA
  • 灌電流能力 600mA
  • 封裝 SOIC8(S)

--- 產品詳情 ---

國硅集成NSG2000 250V、快速、高壓側NMOS靜態開關常導通柵極驅動芯片

一、概述

NSG2000是一款快速、高壓側N溝道MOSFET柵極驅動器，采用高達250V的輸入電壓工作。該器件可以實現一個負責全面增強外部N溝道MOSFET開關的充電結構，因而使其能夠無限期地保持導通。其強大的驅動器能夠容易地以非常短的轉換時間驅動大的柵極電容，從而使之非常適合高頻開關應用或者要求快速接通和/或關斷時間的靜態開關應用。NSG2000采用 SOP8封裝，可以在-40℃至125℃溫度范圍內工作。



二、特性

寬工作范圍VIN：最高250V
針對快速導通和關閉通道，具有150ns傳輸延遲
內置高壓側充電電路，可實現100%占空比
可調導通占空比
柵極驅動器電源電壓為4.5V至20V
VIN過壓閉鎖
驅動器電源VCC欠壓閉鎖
 --欠壓鎖定正向閾值4.2V
 --欠壓鎖定負向閾值4V
兼容3.3V, 5V和15V輸入邏輯
TS負壓耐受能力達-9V
寬溫度范圍-40°C~125°C
輸出級拉電流/灌電流能力290mA/600mA
符合RoSH標準
SOIC8(S)



三、應用

高邊開關控制器
靜態開關驅動器
負載和電源開關驅動器
電子閥驅動器
高頻高壓側柵極驅動器
光伏關斷器

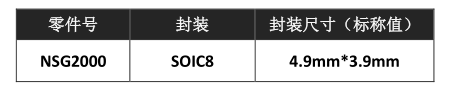

四、器件信息

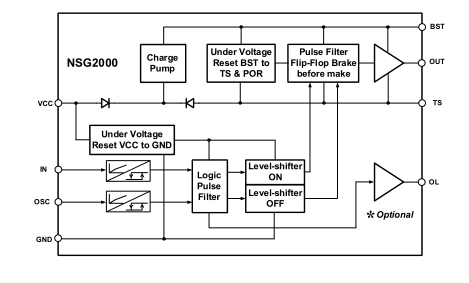

五、簡化示意圖
