一、產品介紹

FGRW2-40.5/400A是由陜西平高智能電氣有限公司生產的35KV防風型高壓隔離式熔斷器，專為風力發電鐵塔設計，適用于風電場、石油、化工、鋼鐵及電站等場景。

其核心功能為：

1. 過載與短路保護：當線路電流超過額定值時，熔絲熔斷并產生高壓氣體縱吹滅弧，快速切斷故障電流。
2. 分合額定負荷電流：支持正常操作下的電路通斷，兼具隔離開關的機械隔離功能。
3. 防風設計：通過優化觸頭結構和材料，解決傳統熔斷器在強風環境下無故障跌落的問題，適應風速≤45m/s的惡劣環境。

二、產品特點

結構與材料創新

• 絕緣體：采用合成硅橡膠絕緣體，中心為絕緣引拔棒，增強耐壓與抗老化性能。
• 觸頭系統：
  • 上靜觸頭為雙接觸面（施壓+卡合），下靜觸頭為銅壓鑄觸頭，提升導電性與機械穩定性。
  • 熔管上動觸頭為雙觸頭組合，下動觸頭為翻轉觸頭設計，防止外力誤動。
• 標準件：全部采用304不銹鋼材質，耐腐蝕性強。
• 滅弧技術：熔管內插式設計，支持360°旋轉安裝，雙點滅弧快速開斷故障電流。

環境適應性

• 溫度范圍：-48℃至+88℃，適應極端氣候。
• 海拔與覆冰：適用海拔≤4000m，覆冰厚度≤20mm。
• 抗風能力：通過精鑄件替代焊接件，抗風速達45m/s，確保風電場穩定運行。

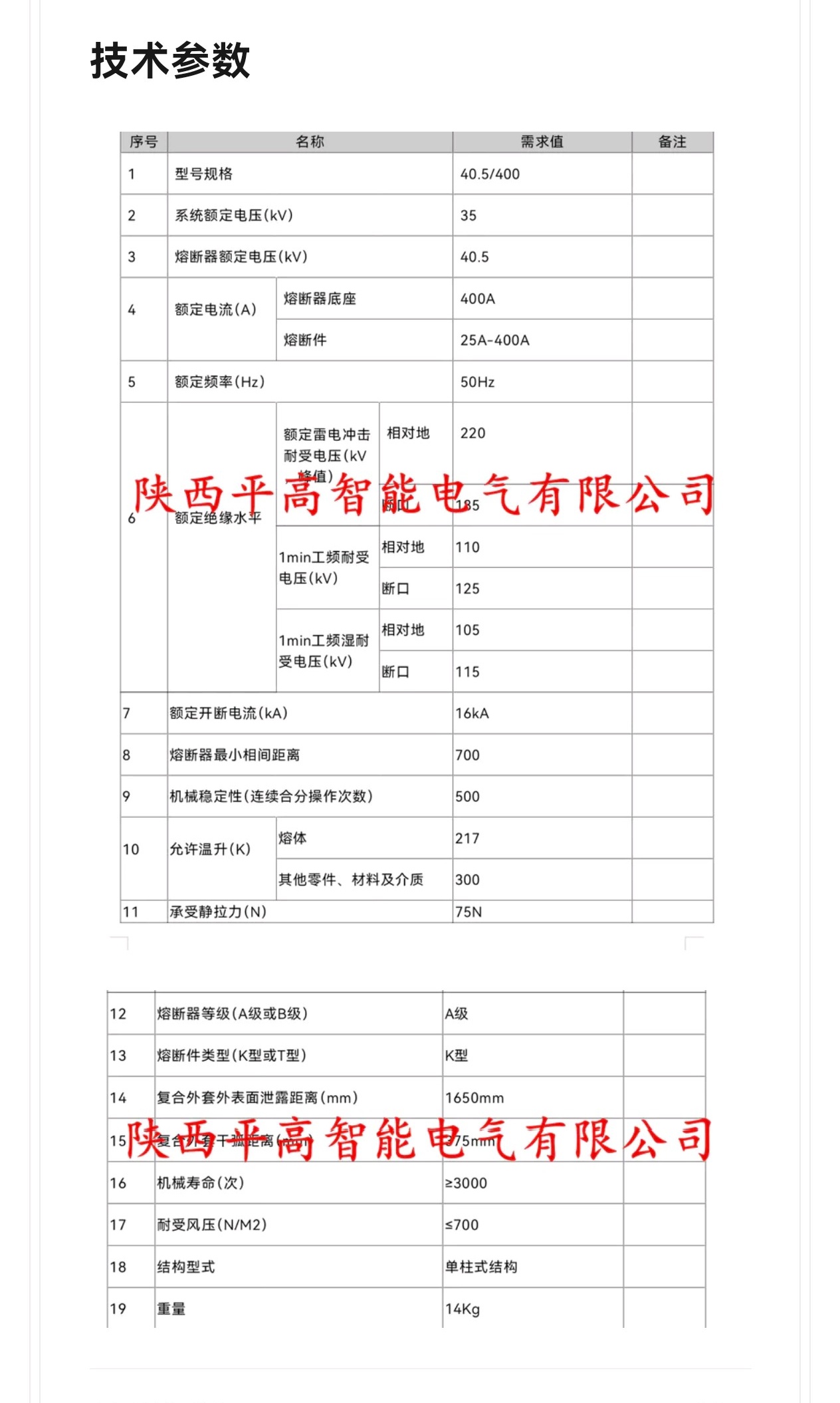

性能參數

• 額定電壓：40.5KV（適用于35KV系統）。
• 額定電流：覆蓋100A、200A、400A、630A，滿足不同負載需求。
• 開斷能力：工頻耐壓和抗雷電沖擊性能優異，符合GB15166.3-2008與IEC282-2標準。

集成功能

• 隔離斷口：熔管跌落時形成明顯斷開點，便于故障識別與檢修。
• 防誤操作：通過機械聯鎖設計，防止帶負荷拉合隔離開關。

三、操作指南

送電操作步驟

• 安全確認：
  • 確保線路檢修完畢，人員撤離，接地線已拆除。
  • 檢查熔斷器狀態：熔管無破損，觸頭接觸良好，絕緣部件無老化或裂紋。
  • 使用驗電器驗電，確認線路無殘留電壓。
• 環境檢查：
  • 清除周?chē)s物（如樹枝、動物巢穴），避免短路風險。
  • 避免在雷雨、大風等惡劣天氣操作。
• 防護裝備：穿戴絕緣手套、護目鏡、安全帽，使用合格絕緣操作桿，站在干燥絕緣墊上。
• 操作順序（三相ABC線路）：
  1. 合上迎風側邊相（如A相）：優先操作被風側邊相，減少電弧影響，動作迅速果斷。
  2. 合上背風側邊相（如C相）：確保動作連貫，避免誤觸其他相。
  3. 合上中間相（B相）：因電弧風險較高，最后操作以降低整體風險。
• 確認接觸狀態：檢查熔斷器是否完全閉合，觸頭緊密無松動，聽是否有異常放電聲，觀察是否產生火花。
• 系統監測：送電后觀察線路電壓，確保穩定運行。

斷電操作注意事項

• 順序相反：先斷開中間相，后斷開兩邊相，避免電弧集中。
• 緩慢操作：待主刀開關離開靜觸點時迅速拉開，防止電弧復燃。

錯誤操作處理

• 錯拉隔離開關：若切口發現電弧，應急速合上；若已拉開，不允許再合上。單極隔離開關操作一相后發現錯拉，其他兩相應停止操作并上報。
• 錯合隔離開關：無論是否造成事故，均不允許再拉開，應迅速報告有關部門采取措施。

四、應用場景

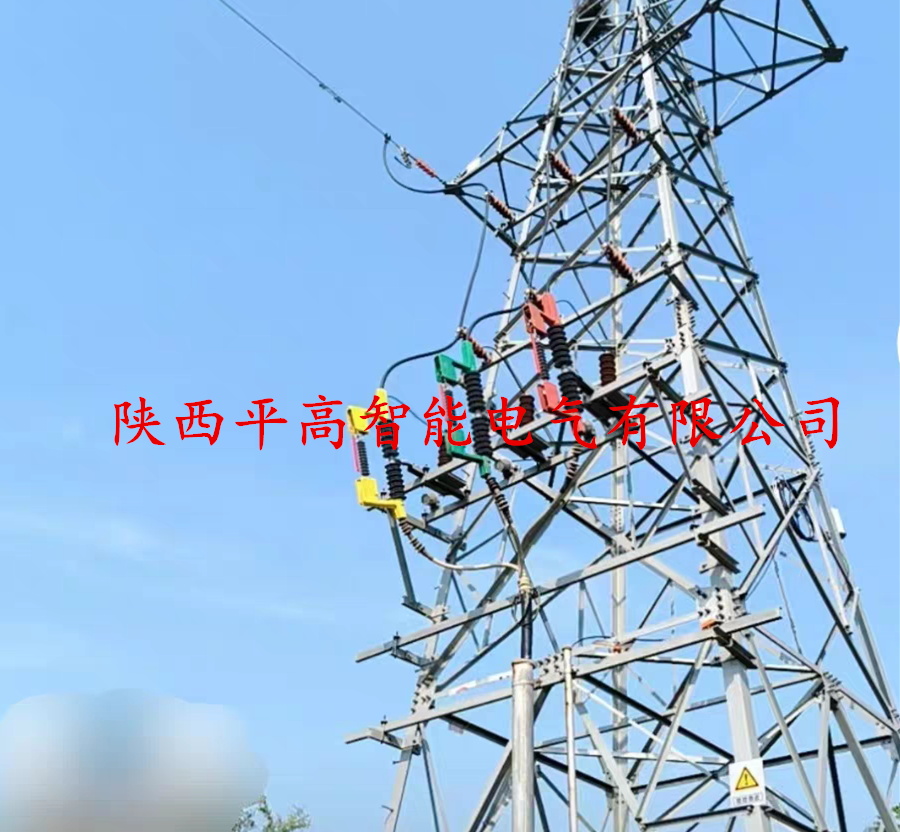

1. 風電場：解決傳統熔斷器無故障跌落問題，適應大電流運行環境。
2. 工業領域：石油、化工、鋼鐵等場景的配電系統保護。
3. 電站：作為輸電線路及電力變壓器的核心保護設備。
