一、產品概述

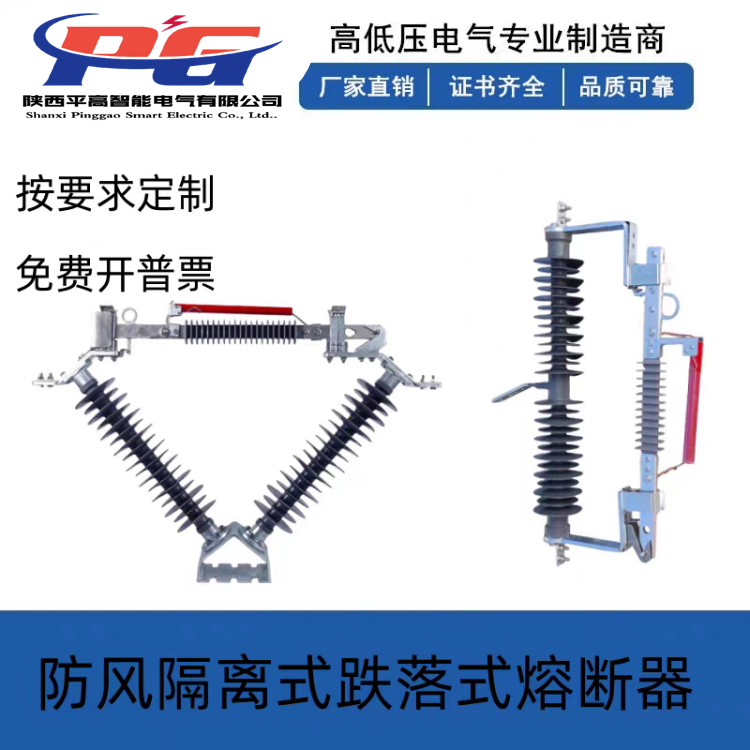

FGRW2-40.5/400A/630A 是由陜西平高智能電氣有限公司生產的一種專為 35KV 戶外配電系統設計的防風型隔離式熔斷器，適用于架空線路、變電站出線等場景。其核心功能是通過熔斷元件的熔斷實現短路保護，同時具備隔離功能，可在檢修時斷開電路，保障人員安全。型號中的“40.5”表示額定電壓（KV），“400A/630A”表示兩種可選的額定電流規格。

二、結構特點

防風設計

• 采用加固型絕緣子及金屬支架，增強抗風能力，適應強風、臺風等惡劣環境。
• 熔斷器本體與固定結構通過特殊連接件固定，減少風振導致的松動或斷裂風險。

隔離功能

• 熔斷器配備明顯的斷開點，檢修時可直觀確認電路狀態，避免誤操作。
• 隔離刀閘與熔斷元件一體化設計，簡化操作流程。

熔斷元件

• 采用高強度、低熔點合金材料，確保在短路電流下快速熔斷，切斷故障。
• 支持 400A 和 630A 兩種額定電流，適應不同負載需求。

絕緣與防護

• 外殼采用硅橡膠或復合絕緣材料，耐紫外線、耐老化，適應戶外長期運行。
• 密封結構防止潮氣、灰塵侵入，提升可靠性。

三、技術參數

優點

高可靠性

• 防風設計顯著降低強風環境下的故障率，適合沿海、山區等風力較大地區。
• 熔斷元件動作精準，快速切斷短路電流，減少設備損壞。

安全便捷

• 隔離功能明確斷開點，檢修時無需額外驗電步驟，提升操作安全性。
• 一體化設計減少部件數量，降低安裝和維護難度。

適應性強

• 額定電流可選（400A/630A），滿足不同負載需求。
• 耐候性材料適應高溫、高濕、鹽霧等惡劣環境。

經濟性

• 結構簡單，維護成本低，長期運行性?xún)r(jià)比高。
• 快速熔斷減少故障擴散，降低停電損失。

操作指南

一、安裝步驟

基礎檢查

• 確認安裝位置符合電壓等級要求，周?chē)鸁o(wú)易燃物或障礙物。
• 檢查熔斷器型號與線路參數匹配（如額定電流、電壓）。

固定支架

• 使用膨脹螺栓或焊接方式將支架固定在電桿或橫擔上，確保水平度誤差≤2mm。
• 支架應能承受熔斷器自重及風載（建議按 12 級臺風設計）。

安裝熔斷器

• 將熔斷器本體吊裝至支架，用專用螺栓緊固，扭矩值參照說明書（通常為 50-70N·m）。
• 連接進出線端子，使用力矩扳手緊固（建議 25-30N·m），避免松動。

接地連接

• 將熔斷器接地端子與電桿接地網可靠連接，接地電阻≤10Ω。

二、操作流程

送電操作

• 確認熔斷器處于斷開狀態，檢查絕緣子無裂紋、熔斷元件完好。
• 閉合隔離刀閘，聽到“咔嗒”聲表示到位，觀察指示牌顯示“合閘”。
• 用絕緣桿操作時，保持與帶電部分安全距離（35KV 線路≥0.6m）。

停電檢修

• 拉開隔離刀閘至明顯斷開位置，指示牌顯示“分閘”。
• 懸掛“禁止合閘”警示牌，驗電確認無電壓后接地。

熔斷器更換

• 停電后拆下熔斷器蓋板，取出熔斷元件。
• 安裝新熔斷元件時，確保接觸面清潔，無氧化層。
• 復原蓋板并緊固螺栓。

三、維護要點

定期巡檢

• 每季度檢查熔斷器外觀、連接部位及絕緣子狀態。
• 清理表面污穢，防止閃絡。

熔斷元件檢測

• 每年用兆歐表測試熔斷元件絕緣電阻（應≥1000MΩ）。
• 動作后必須更換熔斷元件，嚴禁重復使用。

防風加固

• 臺風季節前檢查支架螺栓緊固情況，必要時補充防松墊片。

四、安全注意事項

• 操作時佩戴絕緣手套、絕緣靴，使用合格絕緣工具。
• 雷雨天氣禁止操作，避免跨步電壓風險。
• 發現熔斷器異常（如發熱、異響）立即停電處理。

總結

FGRW2-40.5/400A/630A 熔斷器通過防風設計、隔離功能及高可靠性材料，為 35KV 戶外線路提供了安全、經濟的保護方案。規范的操作和維護可顯著延長設備壽命，降低故障率，適用于對供電可靠性要求較高的場景。
