前言

       在汽輪發電機的維護過程中，常規預防性試驗對于定子線棒端部絕緣缺陷的識別能力較為有限。而采用直流加壓表面電位法進行檢測，則能夠有效定位端部絕緣存在的隱患。

       定子端部若發生相間短路故障，將帶來重大的經濟損失。為此，電力工業部與機械工業部曾聯合發布安生技（1994）86號文件，明確將發電機端部手包絕緣測量列為關鍵試驗項目。

       DSFZ-C 發電機定子手包絕緣測試儀正是依據該文件要求所研制的高技術檢測設備，其應用顯提升了發電機檢修工作的效率與針對性。

產品概述　

DSFZ-C 發電機定子手包絕緣測試儀基于表面電位法（亦稱電位外移法），專門用于評估發電機定子線棒端部絕緣的密實程度和絕緣強度。該測試方法能夠有效彌補交、直流耐壓試驗在端部絕緣檢測方面的盲區，準確識別出引線絕緣包扎瑕疵、線圈鼻端絕緣缺陷、絕緣盒填充料填充不實、滌玻繩綁扎固化不良，以及端部接頭處空心銅線焊接不嚴導致的冷卻水滲透等問題。

此項檢測技術為發電機定子線圈端部絕緣狀態提供了專項監督手段，進一步增強了發電機運行的安全性與可靠性。

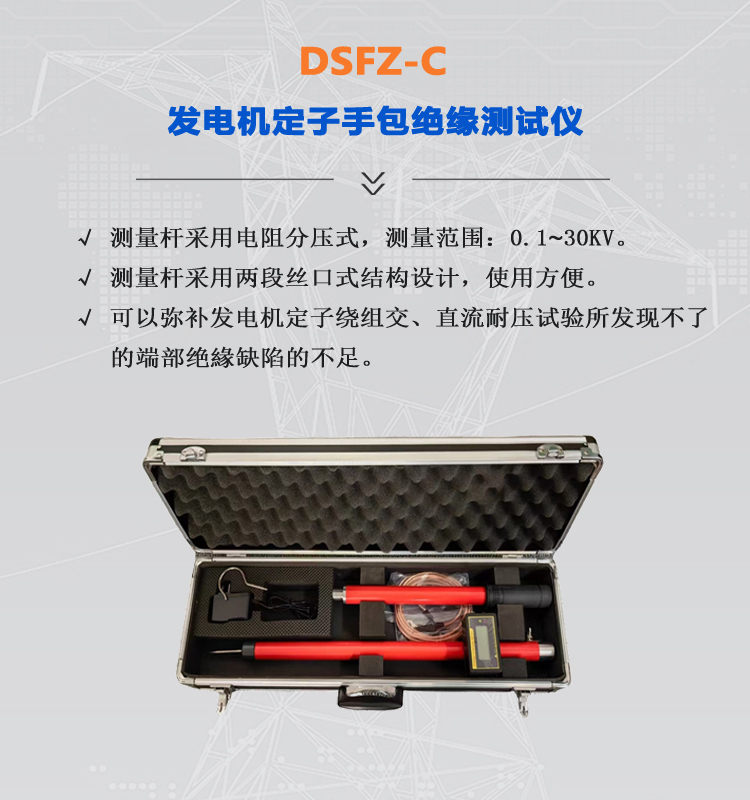

產品特點

1、測量桿采用電阻分壓結構，量程覆蓋 0.1 kV 至 30 kV。

2、測量桿設計為兩段螺紋連接式，便于現場安裝與攜帶。

3、可有效識別常規交、直流耐壓試驗所無法檢出的端部絕緣薄弱點。

技術指標

1、輸入電阻：100 MΩ

2、測試電壓：DC 0–30 kV

3、電壓測量精度：±1.0%

4、儀表供電采用 8.4 V 聚合物可充電鋰電池，具有低電量提示功能，請及時充電以保證測試準確性。
