產品概述
目前變電站的饋電網絡多采用輻射結構，一般經過三級配電，每級配電大多采用斷路器作為保護電器。由于上下級斷路器保護動作特性不匹配，在系統運行過程中，當下級用電設備出現短路故障時，經常一起上一級斷路器的越級跳閘，從而引起其他饋電線路的斷路事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。
為防止因斷路器及其他直流保護電器動作特性不匹配帶來的隱患，發電廠、變電站的直流配電系統基本上都能按照相關標準進行設計，保證2-4個級差，但現場運行的斷路器級差配合是否滿足選擇性保護的要求，檢修維護人員因不具備相應的測試手段和工具，無法進行試驗驗證，這就給電力系統安全留下隱患。
變電站直流控制電源系統分為直流系統操作電源以及直流通信電源，電源的饋線網絡為直流饋線，我公司推出了一種適合變電站現場使用、方便攜帶、自動化程度高的DSJX-F直流保護電器級差配合測試儀，以方便運行維護部門對保護電器級差配合進行校驗，提高電源系統運行的可靠性，保證電網安全可靠運行。
本測試儀適用電壓等級DC220、DC110V直流電源系統。
產品特點
(1) 采用32位168M高速微控制器作為主控芯片，配合1M采樣速率，高精度ADC采樣芯片，保障信號的可靠，準確記錄；

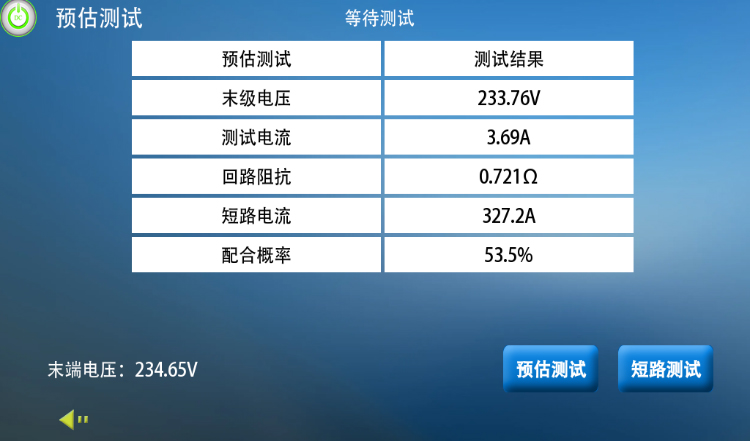

(2) 具有回路電阻、短路電流預估；
(3) 模擬直流回路金屬性短路故障試驗，測試回路開關級差配合可靠性；
(4) 短路校驗保護：提供自動延時斷開和人工急停按鈕切斷回路保護方式；
(5) 采用大電流開關控制，穩定輸出電流，保障裝置安全運行；

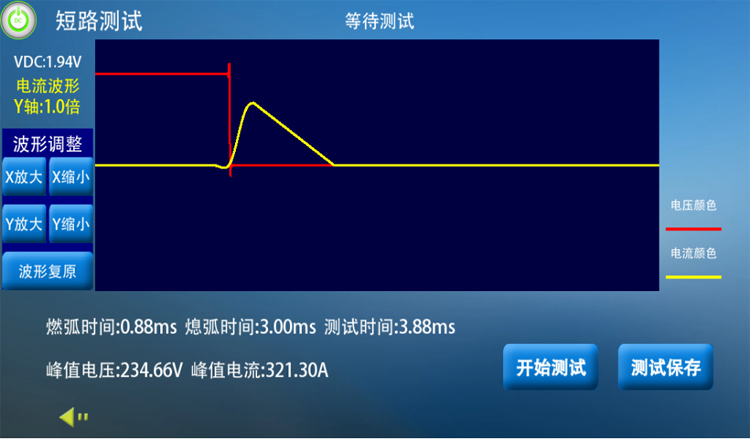

(6) 可顯示短路電流、分?jǐn)鄷r(shí)間、燃弧時間、熄弧時間及開關分?jǐn)鄷r(shí)波形曲線；
(7) 裝置使用可視圖形化界面，自帶數據庫管理系統，可隨時查看記錄、生成EXCEL報表或轉換成WORD報表供打印，存檔；
(8) 裝置具有容量記憶功能，可以點擊快速測試，不必每次重復輸入同樣的開關容量參數，方便快捷測量，大大提高工作效率。
技術指標
(1) 工作電源：AC220V±15% 頻率50Hz，功率：≤72W
(2) 測試電源電壓等級：DC220V、DC110V
(3) 電壓精度：0.5%FS
(4) 電流精度：1% FS
(5) 預估精度：<5% FS
(6) 電流測量范圍：預估測量范圍：0-10000A
(7) 短路測量范圍：≤3000A
(8) 延時保護：≤1000ms
(9) 存儲容量：≥120M，可最少存儲3000次測試數據。
(10) 安全：采用雙重保護：時間繼電器延時保護、手動強制斷電保護
(11) 短路方式：金屬性短路
(12) 延時調節范圍：5%～100%
(13) 錄波時間：測試前半個周期，測試后半個周期。
(14) 錄波分辨率：16位
(15) 裝置外型尺寸：426*185*413（mm），重量：10kg
