產品概述
VLF9100超低頻電纜介損測試儀能夠按照相關標準對中壓電纜進行測試歐洲電工標準化委員會（CENELEC）協調文件HD 620 S1:1996和HD 621 S1:1996高達24kV有效值的0.1Hz正弦波電壓。
借助此類電纜測試，可以檢測出絕緣層中的故障，尤其是水樹損壞不僅在聚乙烯（PE）/交聯聚乙烯（XLPE）電纜中，而且在紙絕緣電纜中，都能可靠地實現閃絡。
測試程序不會損壞無故障的絕緣層。電纜還可以通過正負電壓進行絕緣擊穿強度測試直流電壓，以及梯形交流電壓（矩形波電壓）。矩形波電壓的轉換速率取決于電纜電容，并且自動適應。
在直流模式下進行額外的漏電流測量，能夠評估電纜絕緣的相對質量。系統測試電壓的正弦波形狀也可以直接測試電纜的介質損耗因數，從而確定電纜的損耗因數劣化程度。
產品特點
VLF9100測試系統將以下特點和功能集于一身：
? 最高可達24/31.8 kV RMS（正弦波電壓）的全交流電壓測試

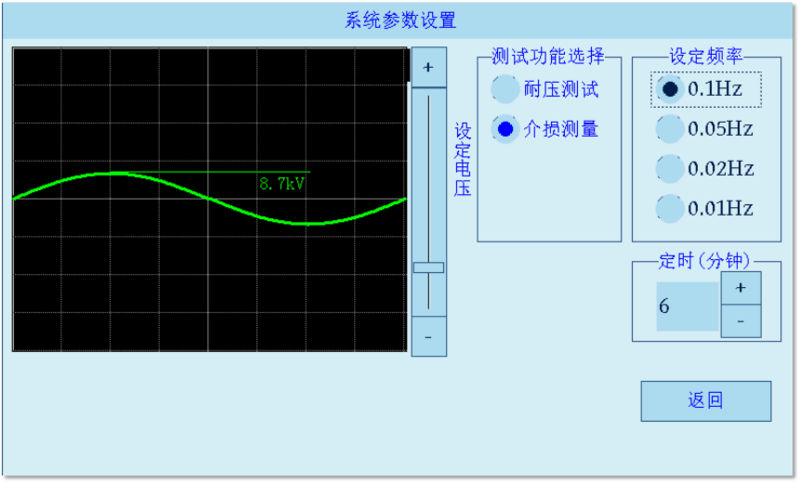

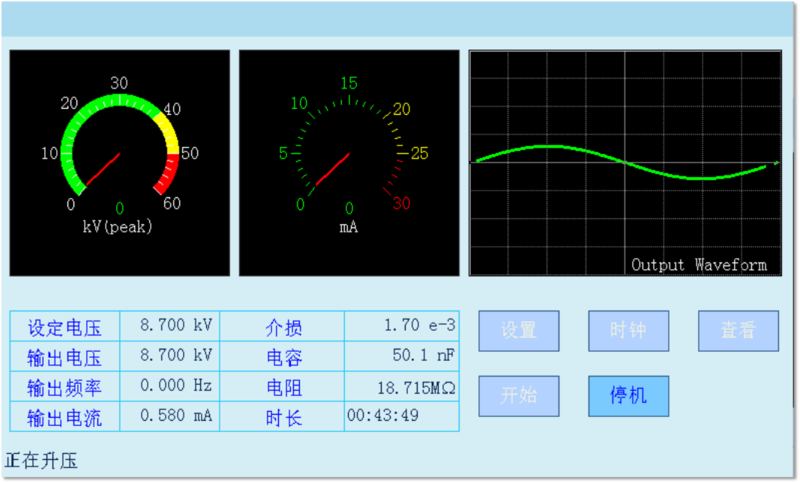

? 超低頻耐壓和介質損耗因數測試一體機
? 直流和矩形波的其他輸出電壓波形
? 護套測試和精確定位，最高可達10千伏
? 漏電流測量
? 手動和自動頻率調節
? 電壓擊穿檢測，并自動斷開高壓連接
? 記錄到內部存儲器中，通過Ｕ盤導出到電腦生成測試報告
? 通過USB進行固件更新
技術指標
輸出電壓 | ||
型號 | VLF9100-34kV | VLF9100-45kV |
輸出電壓 （正弦波） | max.24kVRMS (34kVPEAK) | max.31.8kVRMS (45kVPEAK) |
直流電壓 | ±1–34kV | ±1–45kV |
分辨率 | 0.001kV | 0.001kV |
精確度 | 1% | 1% |
輸出電流 | ||
測量范圍 | 0–14mA | 0–14mA |
分辨率 | 1μA | 1μA |
精確度 | 1% | 1% |
最大電容負載 | 0.1Hz@0.5μF/24kVrms/34kVpeak 0.05Hz@1.0μF/24kVrms/34kVpeak 0.01Hz@8.0μF/18kVrms/25kVpeak | 0.1Hz@0.5μF/31.8kVrms/45kVpeak 0.05Hz@1.0μF/31.8kVrms/45kVpeak 0.01Hz@5.0μF/22kVrms/31kVpeak |
介質損耗因數測量(VLF9100) | ||
VLF-Sine | 1-24kV rms | 1-31.8kV rms |
負載范圍 | 1nF-8uF | 1nF-5uF |
分辨率 | 1x10-5 | 1x10 -5 |
精確度 | 1x10-4 | 1x10-4 |
測量范圍 | 1x10 -4-9999.9 x10-4 | 1x10 -4-9999.9 x10-4 |
tan-δ測量頻率 | 0.1Hz | 0.1Hz |
一般信息 | ||
功率消耗 | max.300VA | max.400VA |
逆電壓保護 | 13kV | 15kV |
數據接口 | USB2.0 | |
尺寸 （寬x高x深） | Peli Case 1430, 430 mm x 240 mm x 340 mm | |
重量 | 22kg | |
環境溫度 （運行） | -10至+50oC | |
儲藏溫度 | -20至+60oC | |
安全和電磁兼容性(EMC) | 符合CE標準，符合低電壓指令(2014/35/EC)、 電磁兼容性指令(2014/30/EC)、環境影響EN60068-2和后續版本 |
用戶界面提 供了多種語言 | 英語、中文（簡體）、俄語、西班牙語等 |
測試連接圖

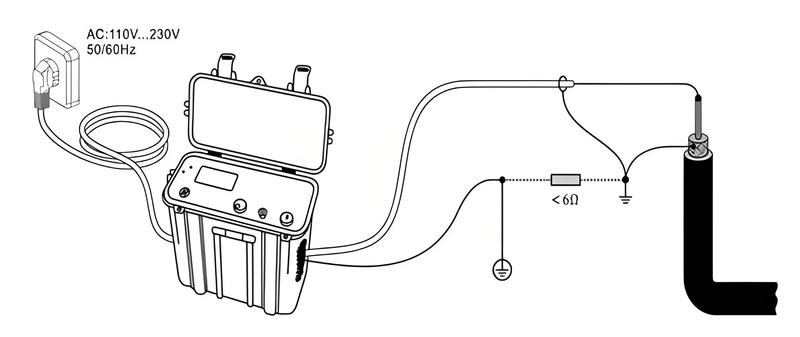

電纜耐壓和介質損耗測試

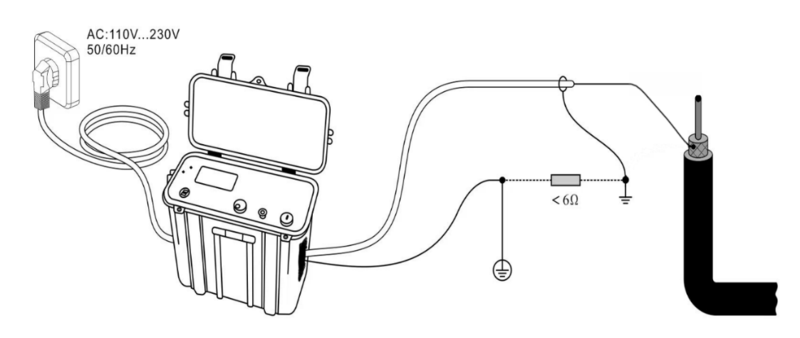

套管測試
