CM100E是一款單節鋰離子 / 鋰聚合物電池專用保護 IC，可外接檢流電阻，內置高精度電壓 / 電流檢測與延遲電路，為單節鋰電提供過充、過放、放電過流、短路、充電過流全維度安全保護。主打外置檢流電阻（Rsense）+ 外置 MOS方案，以全溫域高精度、低功耗為核心優勢，面向22.5W級新國標快充移動電源與高端鋰電設備
一、核心參數
基礎規格
適用：單節鋰離子 / 鋰聚合物可充電電池
類型：可外接檢流電阻的電池保護 IC
工作溫度：-40℃ ~ +85℃
合規：RoHS、無鉛、無鹵素
關鍵保護參數（高精度）
電壓保護
過充電保護：4.100V~4.800V（5mV 步進），精度 ±20mV
過放電保護：1.900V~3.000V，精度 ±50mV
放電過流 1：0.003V~0.050V（0.5mV 步進），精度 ±1.0mV
短路保護：0.020V~0.100V，精度 ±4.0mV
充電過流：-0.003V~-0.050V（0.5mV 步進），精度 ±1.0mV
保護延時
過充電延時：512ms/1.0s，精度 ±30%
過放電延時：64/128/256/512ms，精度 ±30%
放電過流延時：多檔可選，精度 ±30%
短路延時：280μs/512μs，精度 ±30%
充電過流延時：8/16/32/64ms，精度 ±30%
超低功耗特性
工作電流：典型2.2μA
過放電電流：典型0.5μA
休眠電流：最大50nA（帶休眠功能型號）
靈活功能選項
0V 電池充電：允許 / 禁止可選，禁充電壓 1.1V~2.0V 多檔
休眠功能：有 / 無可選
放電過流解除：斷開負載即可恢復
內置充電器檢測、負載檢測功能
封裝
封裝形式：DFN1.8×1.4-6L（超小體積）
包裝：7” 盤，3000 顆 / 盤
二、核心優勢
檢測精度極高
電壓 / 過流檢測步進細、誤差小，保護閾值精準，避免誤保護 / 漏保護，適配高要求鋰電場景。
極致低功耗
工作、過放、休眠三級低功耗設計，大幅降低電池自耗電，延長設備續航時間。
功能配置靈活
保護電壓、延時、0V 充電、休眠功能均可定制選檔，兼容不同規格鋰電芯。
保護場景全覆蓋
集成過充、過放、放電過流、負載短路、充電過流全維度保護，電池安全無死角。
超小體積易集成
DFN 超小封裝，適合 TWS 耳機、智能穿戴、小型便攜設備等緊湊型 PCB 設計。
外圍電路極簡

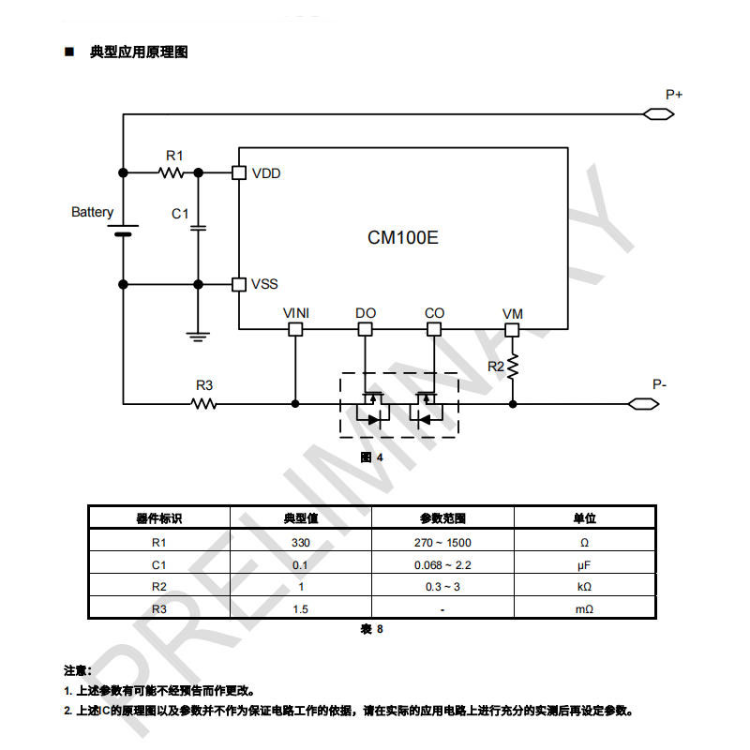

可外接檢流電阻，典型應用僅需少量阻容器件，降低 BOM 成本與設計難度。
寬溫穩定可靠
-40℃~+85℃寬工作溫度，滿足工業、消費電子多場景使用。
