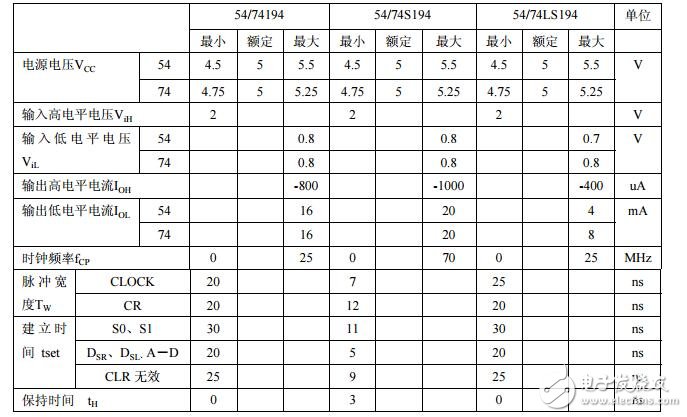

74ls194推薦工作條件
74LS194應用
1.用74LS194構成8位移位寄存器

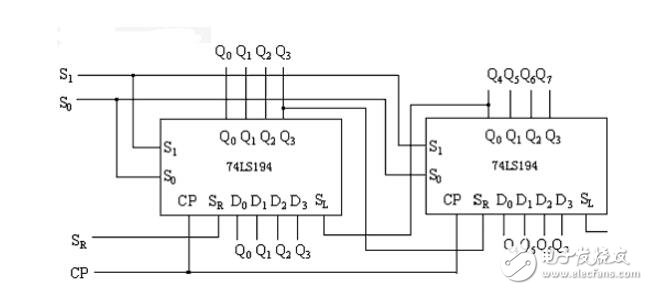

電路如圖2所示，將芯片（1）的Q3）接至芯片（2）的SR，將芯片（2）的Q4接至芯片（1）的SL，即可構成8位的移位寄存器。
2.74LS194構成環形計數器

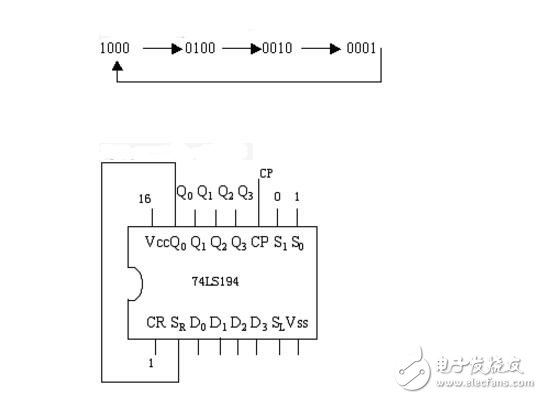

把移位寄存器的輸出反饋到它的串行輸入端，就可以進行循環移位，如圖3所示。設初態為Q3Q2Q1Q0=1000，則在CP作用下，模式設為右移，輸出狀態依次為：
上圖電路是一個有四個有效狀態的計數器，這種類型計數器通常稱為環形計數器。同時輸出端輸出脈沖在時間上有先后順序，因此也可以作為順序脈沖發生器。
