偏置電路,偏置電路的類型有哪些?

首先就偏置電路的作用來說，我們以常用的共射放大電路說吧，主流是從發射極到集電極的IC，偏流就是從發射極到基極的Ib。相對與主電路而言，為基極提供電流的電路就是所謂的偏置電路。偏置電路往往有若干元件，其中有一重要電阻，往往要調整阻值，以使集電極電流在設計規范內。這要調整的電阻就是偏置電阻。

其次對于靜態工作點，不僅關系到放大電路對輸入信號能否不失真地放大，還對放大電路的性能指標有重大影響，因此，應該選擇合適的、穩定的靜態工作點。這可以通過穩定偏置電路或電流源電路來實現。

下面介紹集中常用的偏置電路。

射極偏置電路

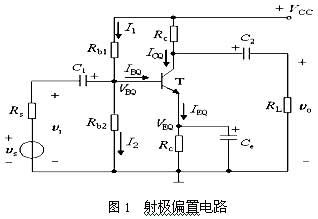

如圖所示的電路是廣泛采用的一種電流負反饋式偏置電路。下面來分析一下該電路。

(1)電路組成

Rb1、Rb2和Re組成放大電路的偏置電路，其中Rb1為上偏置電阻，提供基極偏流IBQ，Rb2為下偏置電阻，對流經Rb1的電流起分流作用，Re為發射極電阻，起電流負反饋?zhàn)饔?，Ce為發射極交流旁路電容。

2)穩定靜態工作點原理

當溫度上升時，由于三極管參數(ICBO、β)的影響，使ICQ增大，發射極電位VEQ=IEQRe亦隨之增大，又因?yàn)闃O基電位VBQ為固定值，必然導致加到發射結的正偏電壓VBEQ減小，IBQ隨之減小，促使ICQ減小。這樣就牽制了ICQ的增大，從而使ICQ基本不隨溫度變化，穩定了靜態工作點。這種自動調節過程為直流電流負反饋。Re越大，直流負反饋的作用就越強，ICQ溫度穩定性也就越好。

集電極-基極偏置電路

下圖為集電極-基極偏置電路，它是利用電壓負反饋?zhàn)饔脕?lái)穩定靜態工作點的，稱為電壓負反饋偏置電路。

穩定靜態工作點原理

當溫度上升時，由于三極管參數的影響，使ICQ增大，集電極負載電阻Rc上的電壓降隨之增大，導致VCEQ減小，IBQ減小，促使ICQ減小，這樣就牽制了ICQ的增大，從而使ICQ基本不隨溫度變化，穩定了靜態工作點。這種調節過程稱為直流電壓負反饋。集電極-基極偏置電路不適合Rc值很小的放大電路。

溫度補償偏置電路

溫度補償偏置電路是利用熱敏元件(如熱敏電阻、半導體二極管等)的溫度特性來補償放大器件的溫度特性，以減小放大電路靜態工作點的溫度漂移，達到穩定靜態工作點的目的。包括熱敏電阻補償電路和 二極管補償電路等。這里就簡單介紹一下熱敏電阻補償電路。

上面兩個電路均利用熱敏電阻RT進行溫度補償。RT具有負溫度系數，其阻值隨著溫度的升高而減小。

總結: 射極偏置電路在較寬的溫度變化范圍內都能穩定靜態工作點，而且更換β值不同的三極管也具有穩定靜態工作點的效果；集電極-基極偏置電路能夠克服三極管的ICBO和VBE的溫度特性對ICQ的影響，但不利于克服β變化對ICQ的影響；采用熱敏電阻補償，需通過實驗來選配合適的RT值及特性，也可使靜態工作點穩定；二極管補償，可在一定程度上進一步提高靜態工作點的穩定性。
