我們可以看一下代表當今系統架構師所面臨眾多挑戰的無線系統—可接收和發送數據的最新智能應答器。在這種雙向通信系統中，基站子系統(BSS)是移動通信系統中與無線蜂窩網絡關系最直接的基本組成部分。在整個移動網絡中基站主要起中繼作用?；九c基站之間采用無線信道連接，負責無線發送、接收和無線資源管理。而主基站與移動交換中心(MSC)之間常采用有線信道連接，實現移動用戶之間或移動用戶與固定用戶之間的通信連接。

與應答器可在無需人工干預下自動通信。這種低成本、雙向通信應答器可設計成采用兩個頻率工作：125 kHz用于接收數據；UHF（315、433、868或915 MHz）用于發送數據。由于125 kHz信號的非傳播特性，雙向通信距離一般不超過3米。而由于該應答器還擁有可執行可選操作的按鈕，故當按下發射按鈕時，還可支持更長的單向傳輸距離（從應答器至基站）。

?

　　在這些應用中，基站用125 kHz頻率發送命令，同時等待附近的有效應答器以UHF頻率發回響應。智能應答器一般處于接收模式并等待任何有效的125kHz基站命令。如果接收到任何有效的基站命令，應答器以UHF頻率發送響應。這就是我們所說的“無源無鑰匙門控系統”。由于PKE系統采用125kHz電路進行雙向通信，因此低成本、小體積及低功耗PKE應答器可使用含有數字與低頻前端的集成系統級芯片（SoC） ，一個微控制器，（也稱作微處理器或MCU）就是一個小型的計算機，它由一系列簡單的電路和一些支持CPU作用的簡單模塊組成，如晶體振蕩器，定時器，看門狗，串行和模擬I / O口等等。芯片里包括非閃爍存儲器和OTP ROM 用來存儲程序，以及一個很小的讀寫程序。

　　MCU Microcontroller(微控制器)又可簡稱MCU 或μ C,也有人稱為單芯片微控制器(Single Chip Microcontroller),將ROM、RAM、 CPU、I/O 集合在同一個芯片中,為不同的應用場合做不同組合控制.微控制器在經過這幾年不斷地研究,發展,歷經4 位,8 位, 到現在的16 位及32 位,甚至64 位.經過20多年的發展，其成本越來越低，而性能越來越強大，這使其應用已經無處不在，遍及各個領域。

　　1 PKE系統挑戰

　　隨著設計工程師獲得更多的系統經驗，他們?nèi)找婷媾R如下挑戰：如何既可靠地設計PKE應答器功能使其成為傳統PKE應答器的一種高性價比替代選項，同時又確保它能達到特定的系統目標。表1列出了系統設計工程師所面臨的一些主要關注點及解決方案。盡管PKE應答器看起來似乎需要用復雜及昂貴的電路才能實現，但設計工程師所面臨的挑戰已通過使用一些相對簡單、圍繞一個智能PIC型微控制器　

?????? 圖1顯示一種智能PKE系統。它還擁有用于可選操作的按鈕，但主要操作無需任何人工干預即可完成。PKE應用的雙向通信順序如下：基站用125 KHz頻率發送命令；應答器用3付正交LC諧振天線，天線的基本功能是輻射和接收無線電波。發射時，把高頻電流轉換為電磁波；接收時，把電磁波轉換為高頻電流。天線的一般原理是：當導體上通以高頻電流時，在其周圍空間會產生電場與磁場。按電磁場在空間的分布特性，可分為近區、中間區、遠區。設R為空間一點到導體的距離，是高頻電流信號的波長，在R＜λ／2π時的區域稱近區，在該區內的電磁場與導體中電流、電壓有緊密的聯系；在R＞A／2π的區域稱為遠區，在該區域內電磁場能離開導體向空間傳播，它的變化相對于導體上的電流、電壓就要滯后一段時間，此時傳播出去的電磁波已不與導線上的電流、電壓有直接的聯系了，這區域的電磁場稱為輻射場。

接收125 KHz基站命令；如果命令有效，則應答器通過一個UHF發射機發出響應（加密數據）；如果數據正確，則基站接收響應并啟動開關，開關是最常見的電子元件，功能就是電路的接通和斷開。接通則電流可以通過，反之電流無法通過。在各種電子設備、家用電器中都可以見到開關。

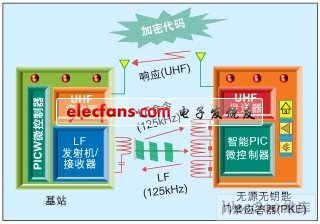

　　圖1：采用雙向通信的智能無源無鑰匙門控（PKE）系統

　　設計工程師所面臨的一個挑戰是系統性能增強的高性價比實現，這些增強包括：通信距離、天線方向性、小封裝尺寸、加密安全及門鎖“開/關”條件下的低功耗等。實現一種能可靠接收125 kHz信號作用距離內的基站命令，并保持長電池　

　　2 雙向通信距離的輸入靈敏度要求

供電應答器應用中，用UHF （315/433/915 MHz） 的最大通信距離大約為100米左右，但用低頻（LF, 125 kHz）則只能達到幾米的通信距離。因此，雙頻PKE應答器的通信距離主要受125 kHz基站命令作用距離的限制。由于低頻信號的非傳播特性，125 kHz信號會隨距離增加而快速衰減。例如，假設基站輸出300 Vpp左右的天線輸出電壓，則由大約3米距離上的應答器的線圈天線所感應的電壓大約僅為3 mVpp,與應用環境的噪聲電平相當。因此，如何有效地檢測弱信號是系統設計工程師所面臨的一個主要問題。

?

　　為增加125 kHz基站命令的作用距離，可考慮以下兩種可能的解決方案：（a） 增加基站發射機的發射功率；（b） 提高應答器的輸入靈敏度?；景l(fā)射機的最大發射功率一般受政府規定的限制，因此，假設基站發射的最大功率處于允許范圍內，則上述第二種提高輸入信號檢測靈敏度的方法，即是唯一有效的解決方案。為達到3米的雙向通信距離，應答器輸入靈敏度須達到3 mVpp左右。

?
