摘要：本文分別利用CDKF、UKF和EKF三種方法對車輛GPS/DR組合導航系統進行了濾波實驗，實驗結果進一步表明CDKF方法明顯優于EKF和UKF方法，是車輛組合導航中一種更理想的非線性濾波方法，從而真正實現了車輛低成本、高精度的實時定位。

　　1 引言

　　全球導航定位系統（GPS）因其可以提供全天候、連續、實時的高精度定位而在車輛定位中得到了廣泛的應用。然而當車輛行駛于地下隧道、高山隧道、高樓等特殊地理環境時，由于GPS衛星遮擋問題的存在會造成GPS無法正常定位；基于此，一般車載導航系統普遍采用低成本的航位推算系統（DR）和GPS來構成組合定位系統。當GPS信號丟失而無法定位時，DR系統可繼續工作，系統的可靠性得到了提高 。

　　然而，實際的車輛組合導航系統模型一般都是非線性的。利用擴展卡爾曼濾波（EKF）方法，即將非線性方程圍繞狀態估值進行Talor展開，并進行一階線性化截斷，可建立系統的線性化標準卡爾曼濾波模型。但是在實際應用中，EKF也存在著一些不足，如當非線性觀測方程的Talor展開式中的高次項不能忽略時，EKF會導致很大的線性化誤差，造成濾波器難以穩定。

　　針對EKF的不足，近幾年出現了一套全新的非線性濾波方法，即Sigma-Point卡爾曼濾波（SPKF），其利用加權統計線性化回歸技術（WSLR），通過一組確定性采樣點（Sigma點）來捕獲系統的相關統計參量。根據Sigma點選取的不同，其主要分為Unscented卡爾曼濾波（UKF）和中心差分卡爾曼濾波（CDKF）。

　　CDKF濾波算法的優勢在于它克服了EKF方法的缺點，濾波時不需要系統模型的具體解析形式，并充分考慮了隨機變量的噪聲統計特性，具有比EKF更小的線性化誤差和更高的定位精度，它對狀態協方差的敏感性要低得多，且逼近速度快于UKF。研究發現CDKF的另一個優點是只使用一個參數h，相對于需要確定三個參數的UKF，在實際應用中更便于實現。

　　本文分別利用CDKF、UKF和EKF三種方法對車輛GPS/DR組合導航系統進行了濾波實驗，實驗結果進一步表明CDKF方法明顯優于EKF和UKF方法，是車輛組合導航中一種更理想的非線性濾波方法，從而真正實現了車輛低成本、高精度的實時定位。

?

　　2 中心差分卡爾曼濾波（CDKF）算法描述

　　CDKF的出發點是借助sterling插值公式，用多項式逼近非線性方程的導數，從而避免復雜的求導運算，它采用中心差分代替Talor展開中的一階和二階導數。對于L維的狀態向量，CDKF的sigma點的個數為2L+1，為了使sigma點具有與真實狀態分布相同的均值、方差和高階中心矩，sigma點和權值按（1）式構造：

?

?

　　3 試驗方案設計與實現

　　為了驗證本文所述新的卡爾曼濾波器的有效性和優越性，使用兩個精度相差一個數量級的GPS接收平臺，高精度的GPS接收平臺使用精度較高的接收機及DGPS方法，接收到的高精度動態定位數據作為系統真實值。低精度的GPS接收平臺選用精度與前者相差一個數量級的接收機及單機GPS方法，接收到的低精度動態定位數據作為卡爾曼濾波器的濾波對象，用濾波以后的狀態估計值與系統狀態真實值進行比較，來衡量濾波的效果。

　　3.1 試驗平臺及軟件

　　在這里高精度的GPS接收平臺選用CMC公司AllStar Base GPS板和MDS公司MDS OEM Series TM電臺作為基準站，移動站選用CMC公司SuperStar GPS板和MDS公司MDS OEM Series TM電臺，能使定位精度保持在2m左右。低精度的GPS接收平臺選用GARMIN公司出品的OEM板GPS35LP（GPS35-HVS）。作者于2008年2月將DGPS的基準站設在江蘇大學電氣大樓，DGPS的移動站和單機GPS接收機置于車內，于江蘇大學校門口學府路段做勻速運動，使用starview monitor和u-center 4.01在上位機上進行數據的同步接收。試驗設備如圖1、圖2所示。

　　圖1 DGPS的基準站

　　圖2 DGPS的移動站和單機GPS

　　3.2 試驗結果及分析

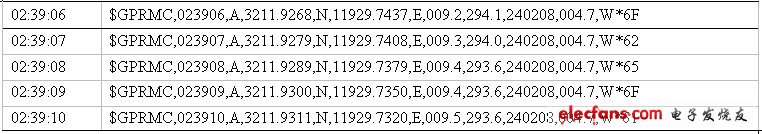

　　試驗接收的到的部分數據如下：見表1。

　　表1 接收機接收到的數據

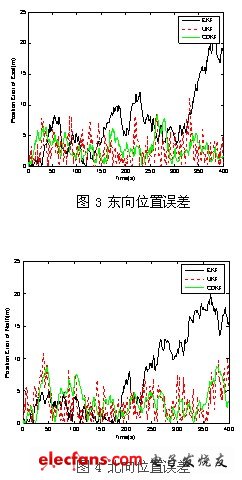

　　將新的CDKF濾波算法應用到GPS導航定位系統中。分別采用EKF，UKF和CDKF三種濾波算法分別對實驗獲得的GPS數據進行濾波處理。試驗結果如圖3、圖4所示。為了更直觀地表現三種濾波算法的效果，分別將三種濾波方法的誤差均值列于表2。

　　從濾波曲線圖3和圖4可以看出：采用CDKF和UKF濾波的東北向位置誤差都控制在10米以內，而采用EKF的位置誤差比較大；從表2也可以得出，對于經緯度誤差均值和東北向速度誤差來說，CDKF和UKF兩種算法也明顯優于EKF，可見，CDKF濾波的定位精度和可靠性都大大高于了EKF，但是UKF的計算量相對EKF略有增加，而由于CDKF相對UKF的計算參數減少，因此逼近速度相對提高，使得計算量也有所減少。

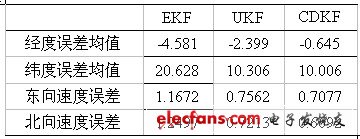

　　表2 三種濾波算法的誤差比較

　　4 結論

　　本文闡述了一種新的濾波算法-中心差分卡爾曼濾波，并將其應用到GPS/DR組合導航系統中，分析了其在濾波方法和計算過程中的明顯優勢，通過多次實驗、參數調試得出EKF、UKF和CDKF三種濾波的實驗對比，無論是在定位精度、速度方面還是計算量上，CDKF都優于前兩者，并且其實現方法相對簡單，應用范圍更為廣泛，是動態系統一種有效的狀態估計算法。

?
