描述

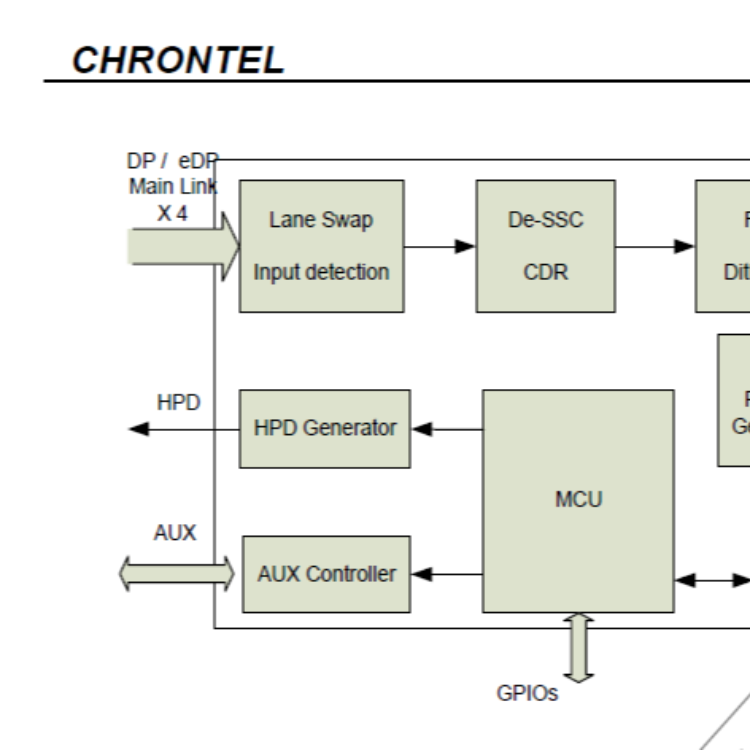

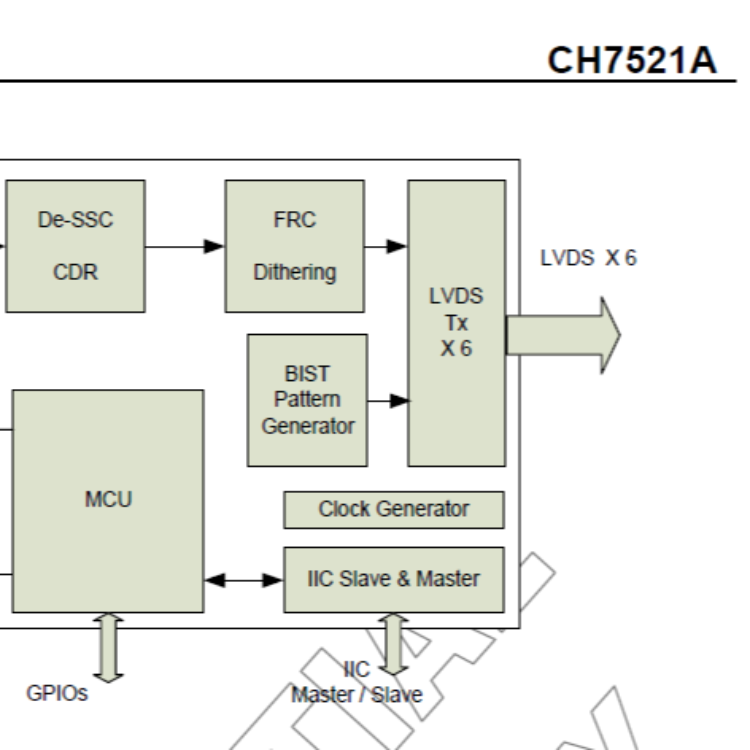

Chrontel 的CH7521A是一種低成本、 將 DisplayPort 信號轉換為 RGB 形式的 LVDS。這款創新的 DisplayPort 接收器集成了 6 個 通道LVDS發射機專門設計用于Pro-AV和 汽車細分市場。利用 DisplayPort 獨特的源/接收器 “鏈接訓練”例程，CH7521A能夠立即調出 初始化過程完成后，視頻顯示到 LCD CH7521A和圖形芯片。

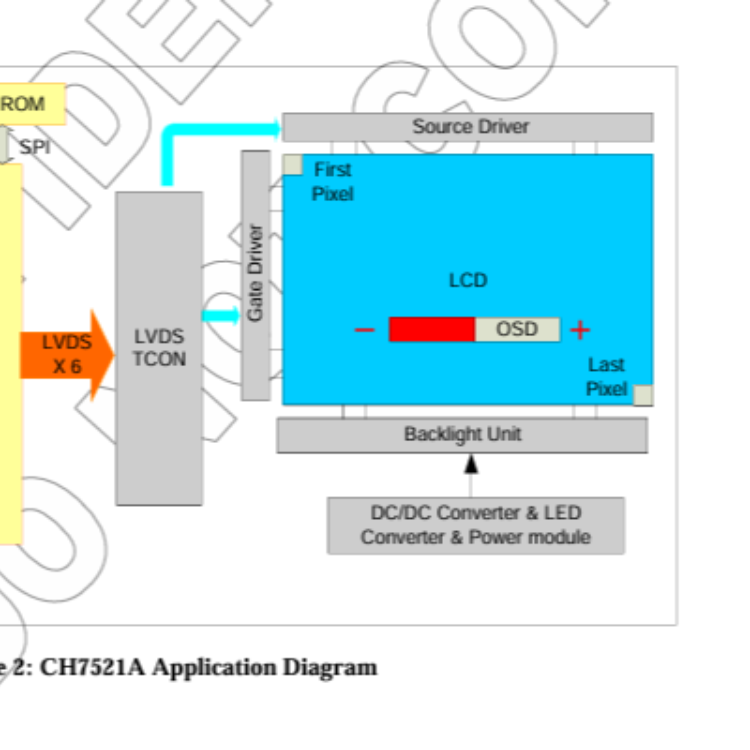

該CH7521A旨在滿足 DisplayPort 規范版本 1.2 和嵌入式 DisplayPort 規范版本 1.2。4 個主鏈路通道接收器支持輸入 數據速率為 1.62Gb/s、2.7Gb/s 或 5.4Gb/s，并可接受數字 RGB LVDS 輸出信號高達 7680x1080@60Hz 或 4800x2160@60Hz。 CH7521A 將轉換 DisplayPort DisplayPort Link 訓練完成后向 LVDS 輸出發出信號。這 功能可以通過加載面板的 EDID 和CH7521A的 連接到 CH7521A。在系統通電期間和 DisplayPort Link 完成時 通過AUX通道進行訓練，CH7521A將根據 面板上電時序存儲在外部 BOOT ROM 中。 高級區域 CRC 檢查和信號 故障檢測模塊及相關中斷機構 在CH7521A中，這是專門為降低信號風險而設計的 正常消費者或工業作中的傳輸誤差。 |
特征
常規 l 符合 DisplayPort 規范 1.2 版和嵌入式 DisplayPort （eDP） 規范 1.2 版 l 支持VESA和CEA時序標準 以 8/10 位圖形顏色深度7680x1080@60Hz或4800x2160@60Hz l 支持單口、雙口、四口 端口和六端口LVDS輸出接口 l 無水晶 l 內置自檢模式支持 l 熱插拔檢測 l 支持10位至8位抖動 和 8 位 + FRC l 區域CRC檢查支持 l 無效期間的黑色面板或色條 輸入和故障檢測 l 左右 15 像素重疊 側面支持，并由內部寄存器啟用 l 由固件啟動和控制 通電時自動從外部 BOOT ROM 加載 l 集成 EDID 緩沖液，最多可 2 個塊 l 通過I2C從機或AUX更新固件 渠道 l I2C 從站支持高達 400K Hz l 可編程電源管理 l 每通道原始傳輸數據和符號誤差的誤碼率達到<10-9 控制數據的速率<10-12 l 低功耗 l ESD HBM 4KV l 采用 128 引腳 QFN 封裝 （12.5 x 12.5毫米） |
