描述
FSW3820 是一款高速雙向被動開關，適用于 USB Type-C? 應用，支持 USB 3.1 Gen 1 和 Gen 2 數據速率。根據控制引腳 SEL 的選擇，該設備在端口 A 或端口 B 與端口 COM 之間提供差分通道的切換。FSW3820 是一種通用模擬差分被動開關，適用于任何需要共模電壓范圍為 0 至 2V 且差分信號幅度高達 1800 mVpp 的高速接口應用。它采用自適應跟蹤技術，確保在整個共模電壓范圍內通道保持不變。該設備出色的動態特性允許高速切換，同時對信號眼圖的衰減最小，并且附加抖動非常小。工作時功耗小于 2mW，并具有可通過 EN 引腳啟用的關斷模式，關斷時功耗小于 20uV。

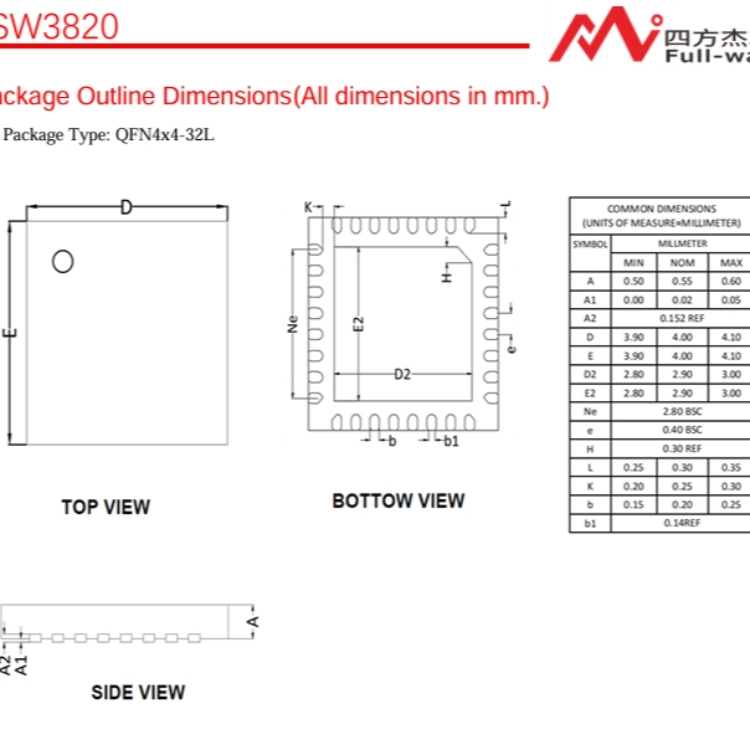

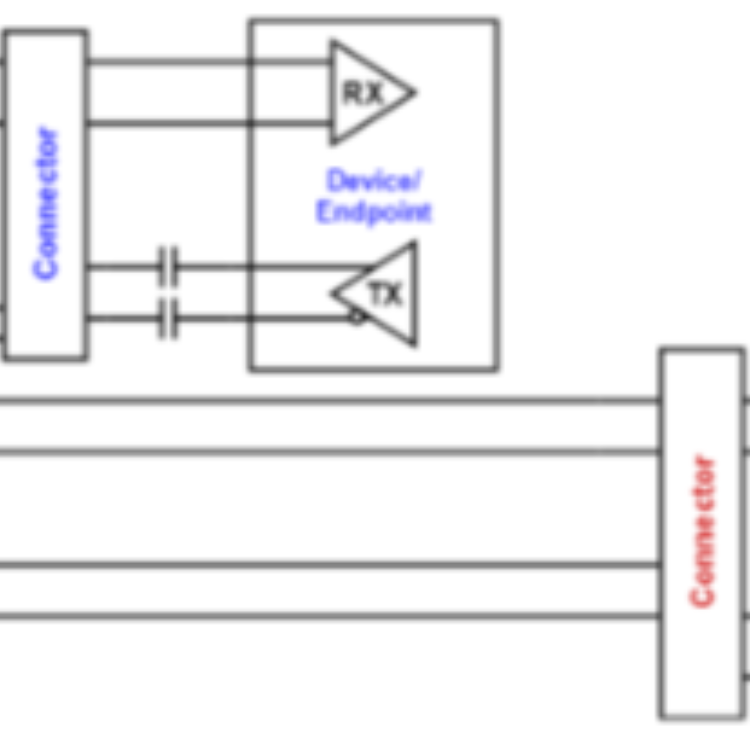

許多接口需要在發射器和接收器之間進行交流耦合。0402尺寸的電容器是提供交流耦合的最佳選擇，0603尺寸的電容器也可以使用。應避免使用0805尺寸的電容器和C-pack。放置交流耦合電容器時，對稱放置最佳。0.1皮法的電容值最佳，并且該值應與正信號對匹配。放置位置應在系統板上的TX對沿線，通常這些線路在電路板的頂層。有幾種放置交流耦合電容器的選擇。由于開關需要偏置電壓，電容器只能放置在開關的一側。如果它們放置在開關的兩側，則應提供偏置電壓。下面顯示了幾種放置選項。在圖1中，耦合電容器放置在開關和終端點之間。在這種情況下，開關由系統/主機控制器偏置。
特點
4-差分通道2:1多路復用器/解復用器USB 3.1超高速10Gbps開關
高帶寬：10.87GHz @-3dB帶寬
支持交流耦合和直流耦合信號
隔離度：-40dB @ 2.0 Gbps
串?dāng)_：-31dB @ 2.0 Gbps
ESD耐受性：2kV HBM
低比特間偏斜，雙向
應用
- USB Type-C生態系統
- 臺式機和筆記本電腦
- 服務器/存儲區域網絡
- PCI Express背板
- 共享I/O端口
- FPD Link II和FPD Link III交換
