描述
FSW6820 是一款高速雙向被動開關，適用于多路復用器或解復用器配置。它適用于USB Type-C應用，支持在四個差分信號之間切換，例如“USB超級速度+USB高速”。根據控制引腳SEL1和SEL2，該設備可在差分通道之間進行切換，從端口A或端口B或端口C到端口COM。FSW6820是一款通用模擬差分被動開關，可用于任何需要共模電壓范圍為0至2V且差分信號差分幅度高達1800毫伏峰峰值的高速接口應用。它采用自適應跟蹤技術，確保在整個共模電壓范圍內通道保持不變。該設備出色的動態特性允許高速切換，信號眼圖的衰減最小，并且?guī)缀鯖]有增加抖動。運行時功耗小于2mW，并具有可通過EN引腳啟用的關機模式，關機時功耗小于20uW。
————————————————
許多接口需要在發射器和接收器之間進行交流耦合。0402電容是提供交流耦合的首選選項，0603尺寸的電容也可以使用。應避免使用0805尺寸的電容和C-pack。放置交流耦合電容時，對稱放置最佳。0.1微法拉的電容值最佳，并且該值應與正信號對匹配。電容的放置應在系統板上的TX對沿線進行，這些線路通常位于電路板的頂層。有幾種交流耦合電容的放置選項。由于開關需要偏置電壓，電容只能放置在開關的一側。如果它們放置在開關的兩側，則應提供偏置電壓。下面顯示了一些放置選項。在圖1中，耦合電容放置在開關和終端點之間，在這種情況下，開關由系統/主機控制器偏置。

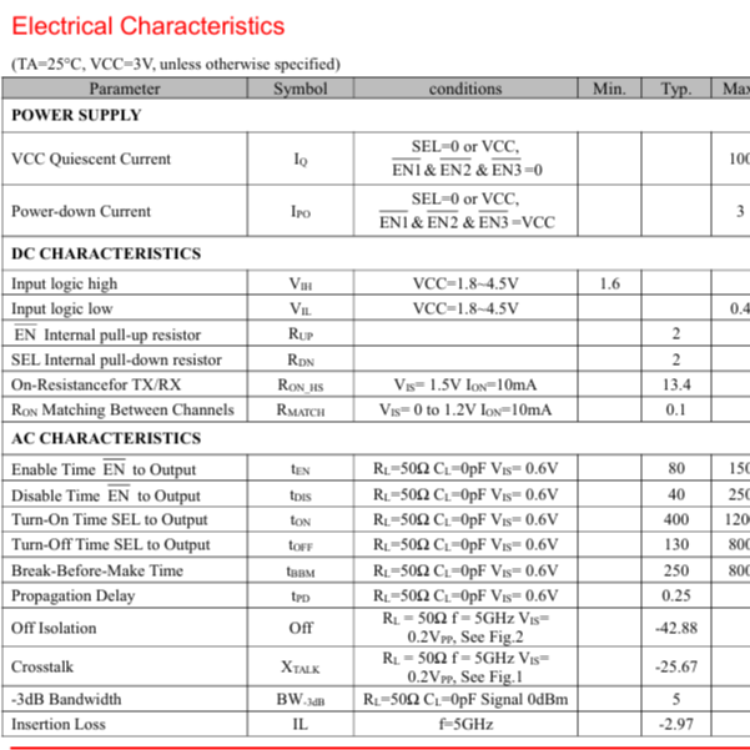

特性
三重差分通道4:1多路復用器/解復用器USB 3.1超高速開關
USB 3.1高帶寬：5GHz @ -3dB 帶寬
USB 2.0帶寬：1GHz
支持交流耦合和直流耦合信號
隔離度：-42.88dB @ 5GHz
串?dāng)_：-25.67dB @ 5GHz
ESD耐受性：2kV HBM
低比特間偏斜，雙向

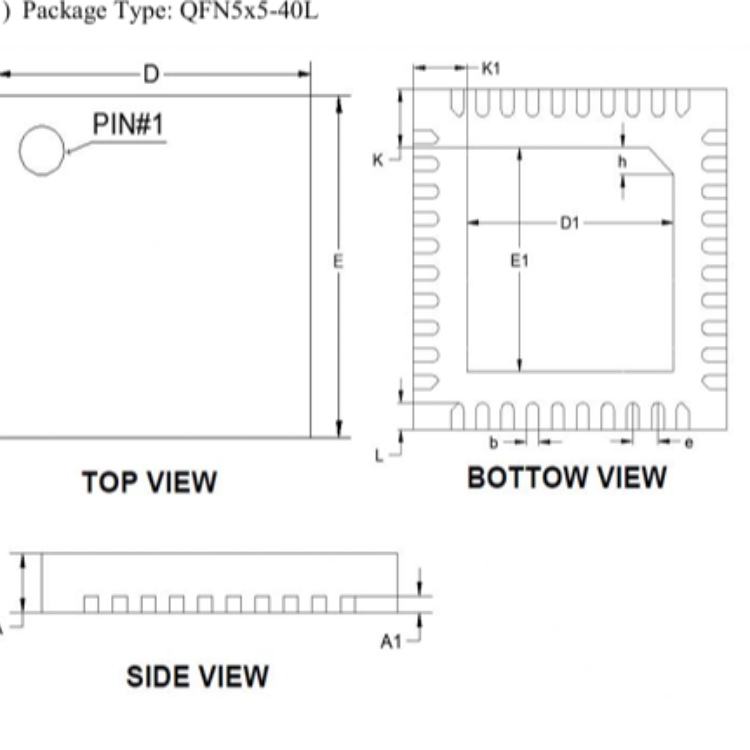

應用
- USB Type-C生態系統
- 臺式機和筆記本電腦
- 服務器/存儲區域網絡
- PCI Express背板
- 共享I/O端口
- FPD Link II和FPD Link II交換
