描述

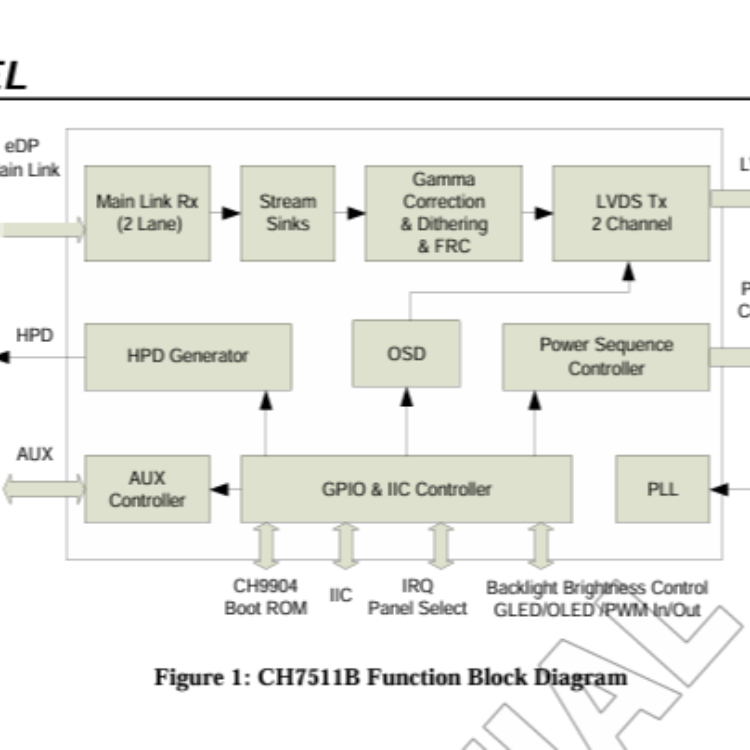

Chrontel 的 CH7511B 是一種低成本、低功耗的半導體器件，可將嵌入式 DisplayPort 信號轉換為 LVDS（低壓差分信號）。這款創新的 DisplayPort 接收器集成了 LVDS 發射器，專為一體機和筆記本電腦細分市場而設計。通過CH7511B先進的解碼/編碼算法，輸入的eDP高速串行視頻數據可以無縫轉換為LVDS，LVDS是一種流行的顯示技術，用于中/大尺寸LCD顯示器的高速串行鏈路。利用 eDP 獨特的源/接收器“鏈路訓練”例程，當 CH7511B 和圖形芯片之間的初始化過程完成時，該CH7511B能夠立即將視頻顯示顯示顯示到 LCD。
該CH7511B旨在滿足嵌入式 DisplayPort 規范 1.2 版的要求。在器件的接收器模塊中，支持兩個數據速率為 1.62Gb/s 或 2.7Gb/s 的 eDP 主鏈路通道輸入，可以接受 18 位 6：6：6 或 24 位 8：8：8 的 RGB 數字格式，用于高達 1920x1200 的 LVDS 輸出。為了順應GPU的顯示幀率降低等全新省電方案，CH7511B配備了動態刷新率切換方式，可自動降低至LVDS面板支持的低刷新率。
集成的 LVDS 發射器支持單端口和雙端口 LVDS 輸出，以驅動高達 WUXGA （1920x1200） 的顯示分辨率。CH7511B支持通過GPIO[0：3]引腳控制或?qū)懭胄酒拇嫫鬟M(jìn)行面板選擇。為了減少 EMI 輻射，CH7511B 的 LVDS 編碼器模塊集成了擴頻控制，其擴頻百分比可以通過內部寄存器進行調整。

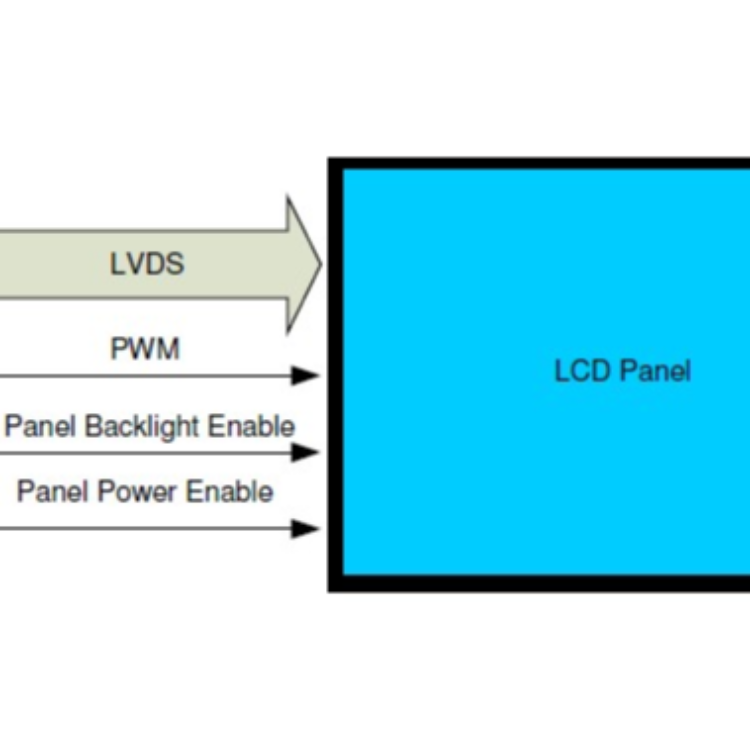

背光開/關和PWM是CH7511B LVDS電源控制模塊中設計的兩個亮度控制功能。通過AUX通道發送的亮度控制命令可以通過CH7511B動態轉換并轉換為LCD背光控制信號。CH7511B會將最后的亮度級別設置保存到 BOOT ROM 中，并在通電時恢復。CH7511B可以根據視頻流動態調整背光亮度，節省功耗，支持OSD顯示。
eDP 鏈路訓練完成后，CH7511B將立即將 eDP 信號轉換為 LVDS 輸出。此功能可以通過在連接到CH7511B的串行 BOOT ROM 中加載面板的 EDID 和CH7511B的配置設置來實現。在系統上電期間，以及通過AUX通道完成eDP鏈路訓練后，CH7511B將根據存儲在BOOT ROM中的面板上電時序生成LVDS信號。
特征
- 支持嵌入式 DisplayPort （eDP） 規范 1.2 版。
- 支持2個主鏈路通道，鏈路速率為1.62Gb/s或2.7Gb/s，適用于筆記本電腦應用
- 支持輸入色深 6，RGB 格式每像素 8 位
- 支持增強型取景模式
- 支持高達 1920x1200 分辨率的 VESA 和 CEA 時序標準，8 位輸入和 60Hz 刷新率
- 支持動態刷新率切換
- 支持伽馬校正
- 面板調諧方法，包括抖動和 6 位 + FRC
- 嵌入式 DisplayPort 系統的快速、全鏈路訓練
- 支持 eDP 身份驗證：替代加擾種子重置和替代成幀
- 2種工作模式：連接27MHz晶體，注入27MHz時鐘
- 可編程 LCD 面板電源序列
- 支持18位單口、18位雙口、24位單口和24位雙口LVDS輸出接口
- 支持 LVDS 應用的 OpenLDI 和 SPWG 位映射
- 支持面板選擇通過GPIO引腳控制或?qū)懭胄酒拇嫫鳌?/li>
- 靈活的LVDS輸出引換
- 輸入無效時出現空白面板
- 支持PWM。通過 AUX 通道、PWM 引腳和 BLUP/BLDN 引腳進行背光亮度級別控制支持動態背光控制
- BLUP/BLDN 引腳控制背光亮度時支持 OSD 顯示
- 熱插拔檢測
- 上電時自動加載 Boot ROM
- 通過I2C總線或AUX通道更新的串行BOOT ROM數據
- 可編程電源管理
- eDP 輸入和 LVDS 輸出的 EMI 降低能力。擴頻控制可用于傳輸LVDS信號
- 采用 68 引腳 QFN 封裝
