概述
GSV5010具有雙工作模式，支持CAT5e/6延長器和HDMI線纜。Sounbar場合的芯片有：

GSV5010A HDMI 1.4 CAT5E/CAT6 擴展器，帶HDMI輸出
GSV5010B HDMI 1.4 CAT5E/CAT6 擴展器，帶有雙CAT輸出

在延長器模式下，內部視頻壓縮編解碼器可以啟用，以支持通過CAT6線纜傳輸?shù)?K60Hz 444格式，距離可達70米以上。除了視頻和音頻可以通過CAT線纜傳輸外，紅外線、RS232、CEC、DDC和電源也可以通過Gscoolink專利技術CCA（時鐘與輔助結合）來支持。
豐富的視頻處理模塊可以與專利視頻編解碼模塊一起工作，支持幾乎所有4K格式和顏色空間。除了獨立支持CAT延長器外，該部分還可以與Valens或傳統光學延長器模塊配合使用，實現4K長距離傳輸。
對于HDMI工作模式，每個端口兼容HDMI1.4/2.0并支持HDCP 1.4。所有2個輸入在接收能力上是相同的，所有2個輸出在發送能力上也是相同的，但不是矩陣，雙輸入需要先混合成一個流再輸出。
對于音頻插入和提取，GSV5010的多功能TTL針腳總線可以根據平臺需求配置為輸入模式或輸出模式。GSV5010可支持多達8通道I2S、2通道S/PDIF、3D和多流音頻。在TDM模式下，每個音頻針腳支持最多8通道。
內部縮放器、顏色空間轉換器和壓縮/解壓縮編解碼器使輸入和輸出不受定時格式限制，并支持長距離傳輸。憑借強大的HDMI接收等化器和發送預加重功能，GSV5010可以級聯至少7個階段使用HDMI或12個階段使用CAT5e/6，適用于所有HDMI 1.3/1.4/2.0定時。

特性
1.HDMI 視頻輸入和輸出
? 支持HDMI 2.0b，HDMI 1.4b
? 支持HDCP 1.4
? 數據速率高達18Gbps
? 可編程HDMI Tx 輸出擺幅、上升時間、預加重
? 自適應接收器均衡
? 具有交流耦合能力
? 色彩空間轉換器支持不同色彩之間的任意轉換

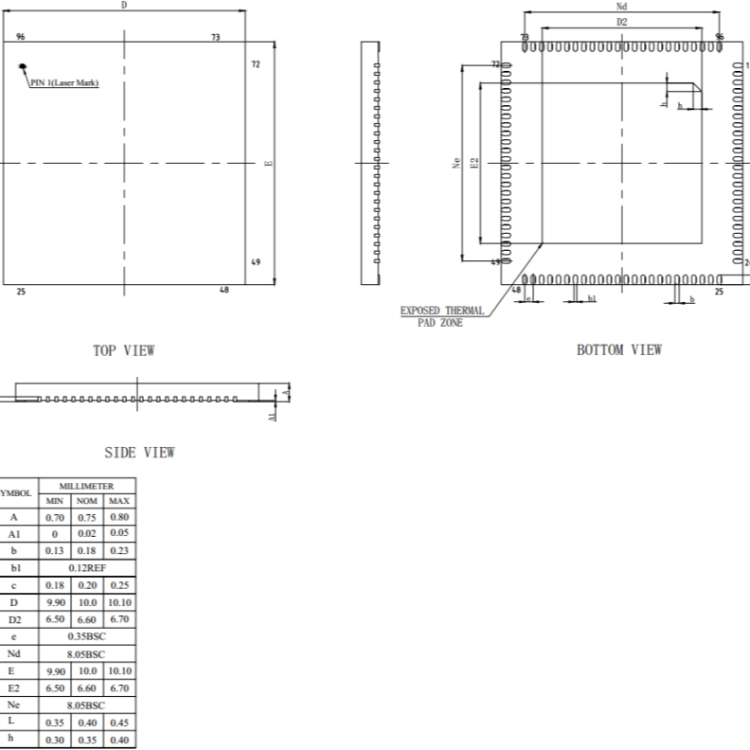

封裝信息
GSV5010 設備采用96引腳，10mm x 10mm QFN96L封裝。有一個ePad作為設備的電氣地。將整個ePad牢固焊接到PCB上至關重要。ePad連接不良可能導致高頻HDMI視頻定時性能不佳。

產品詳情：

·GSV5010具有雙工作模式，既支持CAT5e/6擴展器，也支持CAT5e/6擴展器HDMI電纜。
·在擴展模式下，可啟用內部視頻壓縮編解碼器支持4K60Hz的444格式，通過CAT6纜線傳輸最多可超過70米。

·除了視頻和音頻可以通過CAT電纜傳輸，IR、RS232、CEC、DDC和電源也可以通過CCA技術被支持，支持幾乎所有的4K格式和色彩。

·除了獨立工作支持CAT擴展程序外，還可與Valens或傳統的光擴展模塊結合，使4K信號實現長距離傳輸。

·HDMI工作模式兼容HDMI1.4/2.0、HDCP1.4。

·對于音頻的輸入和提取，GSV5100的通用TTL引腳總線可以根據平臺需求配置為輸入模式或輸出模式。

·GSV5010支持8通道I2S，2通道S/PDIF、3D和多流音頻。

·具有HDMI Rx均衡器和Tx發射機預調能力，GSV5010可以級聯自己至少7級使用HDMI或12級使用CAT5e/6適用于所有HDMI1.3/1.4/2.0的Timing。

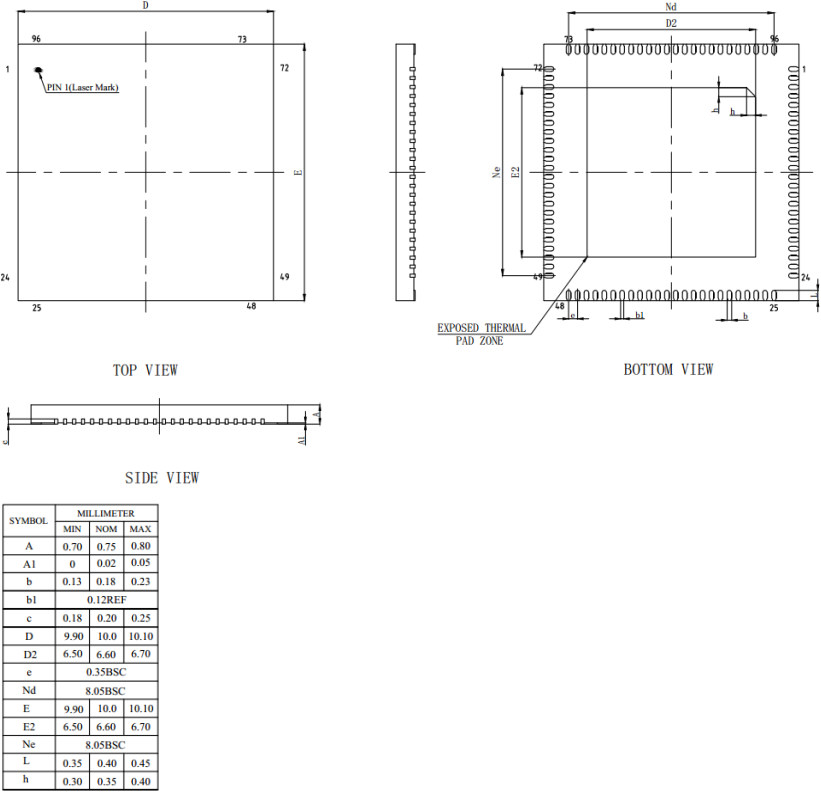

封裝
