AD8363 是 Analog Devices (ADI) 推出的一款高性能、寬頻帶的 真均方根 (True RMS) 射頻功率檢波器。它被譽為射頻系統中的“精密測功儀”，能夠準確測量各種復雜調制信號的真實功率，為無線通信、雷達和測試測量等高要求應用提供了可靠的解決方案。

核心功能與型號特點

1. 真均方根（True RMS）測量：不受波形限制的精確度

AD8363 的最大亮點在于其 True RMS 響應能力。與傳統的峰值或包絡檢波器不同，AD8363 能夠?qū)?strong>任意波形的交流功率進行準確測量，其輸出與信號的熱功率嚴格成正比。

波形獨立性 (Waveform Independent)： 無論是簡單的連續波 (CW) 信號，還是具有高峰均比 (Crest Factor) 的復雜調制信號（如 CDMA、WCDMA、LTE、WiMAX 等），它都能保證高精度。

高動態范圍： 具有 >50 dB 的單端輸入動態范圍，能夠在極低功率（低至 ?56 dBm）到較高功率（高至 +9 dBm）的廣泛范圍內進行精確測量。

2. 超寬頻率響應范圍

AD8363 的頻率覆蓋能力非常出色，跨越了從低頻到微波的巨大范圍：

50 Hz 至 6 GHz： 這意味著它不僅適用于高頻射頻應用，甚至可以作為低頻 RMS 電壓表使用。這種寬帶特性極大地提高了其通用性。

3. 線性分貝 (Log-in-Decibels) 輸出

該器件的輸出電壓 VOUT? 直接與輸入 RF 信號的功率（以 dBm 為單位）成線性關系，極大地簡化了系統設計：

斜率： 輸出電壓的斜率被方便地定標為 52 mV/dB（或近似 1 V/十倍頻）。

對數符合誤差： 典型值 <±0.15 dB，體現了在整個動態范圍內的極高線性度。

溫度穩定性： 在整個工作溫度范圍（?40°C 到 +125°C）內，典型偏差 <±0.5 dB，表現出優異的溫度穩定性。

4. 高度集成與易用性

AD8363 的設計考慮了系統集成的簡便性：

單端輸入： 可由 50Ω 單端源直接驅動，無需平衡-不平衡變換器（Balun）或外部輸入調諧電路，簡化了高頻匹配電路的設計。

低功耗關斷： 可通過 TCM2/PWDN 引腳進入關斷模式，此時功耗低至 1.5 mW。

封裝： 采用小尺寸 4 mm×4 mm、16 引腳 LFCSP 封裝，有利于小型化設計。

關鍵應用領域

AD8363 的高精度 True RMS 測量特性使其成為復雜無線系統中的理想選擇：

功率放大器（PA）線性化/控制環路： 用于精確監控 PA 的實際輸出功率，為自動功率控制（APC）提供準確反饋。

多標準、多載波無線基礎設施： 支持對 MCGSM、CDMA、WCDMA、LTE 等多種復雜調制信號的功率測量，是發射機功率控制（TPC）的關鍵組件。

射頻儀表： 在需要精確測量復雜射頻信號功率的測試和測量設備中發揮核心作用。

工作原理概述（基于功能框圖）

AD8363 的核心是一個高性能的 自動增益控制（AGC）環路。

可變?cè)鲆娣糯笃?(VGA)： 接收輸入 RF 信號，并根據控制電壓 VSET? 調整增益。

平方律檢波器 (Square Law Detector)： 對 VGA 的輸出信號進行平方運算，產生與瞬時功率成正比的電流。

幅度目標電路 (Amplitude Target)： 環路通過反饋機制，驅動 VGA 的增益，使平方律檢波器（或其輸出的均方根值）達到 VTGT? 所設定的目標電壓。

輸出驅動器： 最終的穩定輸出電壓 VOUT? 與 VGA 的增益控制電壓 VSET? 線性相關，從而實現了對輸入功率 PIN? 的對數（dB）輸出。

通過這種 AGC 環路結構，AD8363 實現了對輸入 RF 信號的真均方根響應，并將其轉換為一個易于處理的 DC 電壓，完美地反映了輸入信號的功率水平。

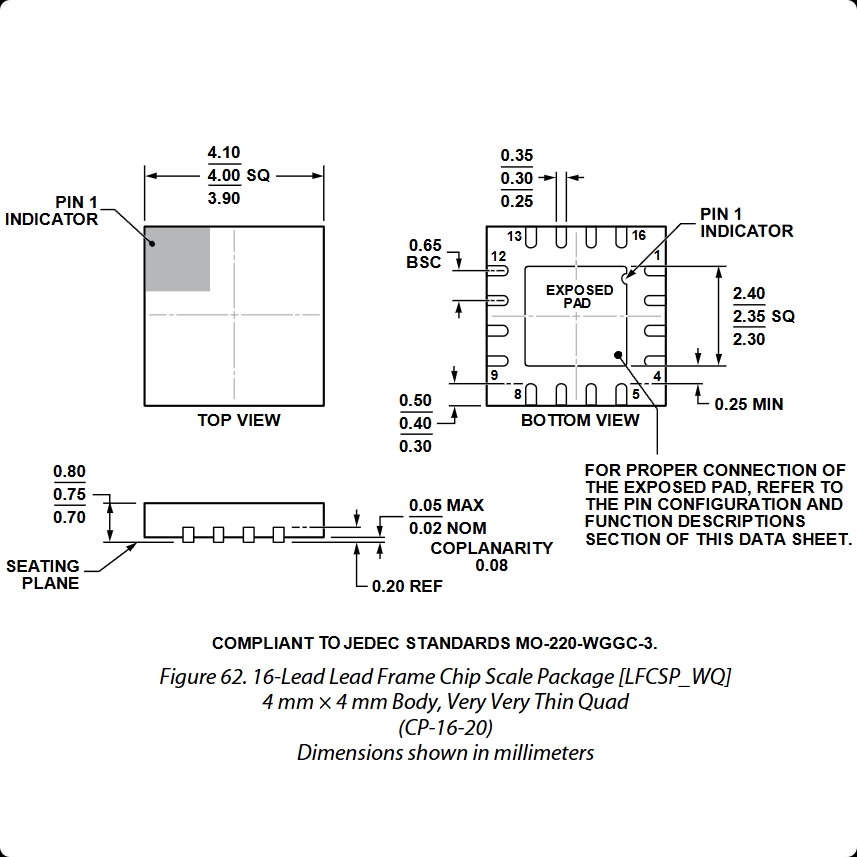

封裝及不同尾綴定義

不同尾綴對應不同包裝數量，分別為：

AD8363ACPZ-R2   250/包

 ?40°C to +125°C 16-Lead Lead Frame Chip Scale Package [LFCSP_WQ] CP-16-20 250


AD8363ACPZ-R7    1500/包

 ?40°C to +125°C 16-Lead Lead Frame Chip Scale Package [LFCSP_WQ] CP-16-20 1,500


AD8363ACPZ-WP    64個/包

 ?40°C to +125°C 16-Lead Lead Frame Chip Scale Package [LFCSP_WQ] CP-16-20


AD8363-EVALZ    測試板

Evaluation Board
