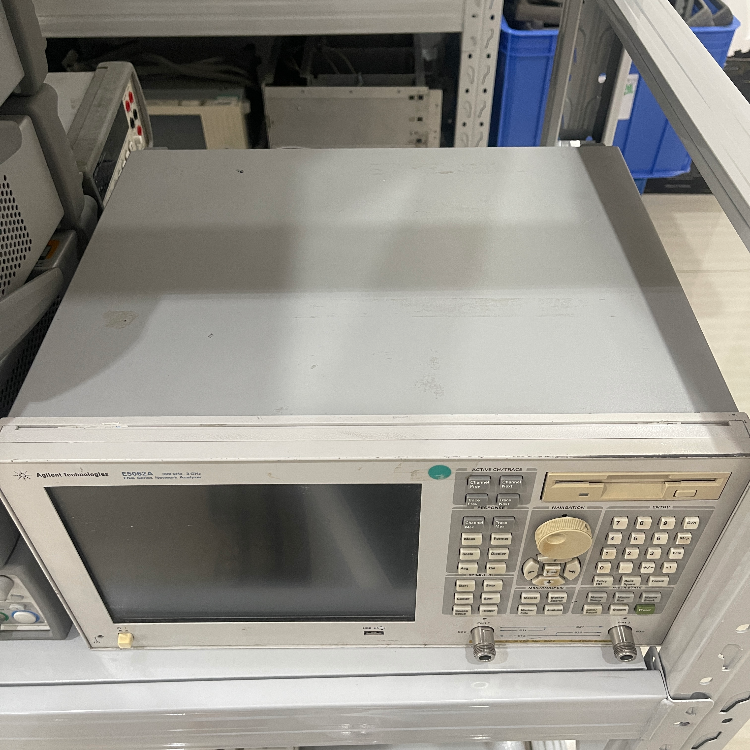

Agilent E5062A 是一款中頻范圍的多功能網絡分析儀。它的設計初衷是成為電源、元器件和電路模塊測試的終極工具，尤其擅長從低頻到中頻的測量。

它的頻率范圍雖然不如E5071C高，但其功能集成度和在低頻段的測量能力是其最大賣點。

主要特點與定位
三合一多功能儀器：

矢量網絡分析儀： 測量S參數（幅度和相位）。

阻抗分析儀： 精確測量元器件的復阻抗（R+L, C, D, Q, |Z|, |Y|, θ 等）。

增益-相位分析儀： 測量環路響應、增益和相位裕度。

頻率范圍：

5 Hz 至 3 GHz。這個范圍是其最顯著的特點之一。

5 Hz 至 30 MHz： 這是它的低頻段，由專門的“增益-相位/阻抗”端口實現，提供了極高的阻抗測量精度和低至5Hz的起始頻率。這是通用VNA無法做到的。

300 kHz 至 3 GHz： 這是它的射頻段，功能類似于一個精簡版的ENA網絡分析儀。

專為特定應用優化：

電源完整性： 測試電源分配網絡的阻抗，分析去耦電容的性能。

元器件表征： 非常適合測試電感、電容、磁珠、變壓器等被動元件的阻抗特性。

環路響應測試： 開關電源控制環路的穩定性分析（增益和相位裕度）。

射頻模塊測試： 在3GHz范圍內，完成濾波器、放大器等射頻器件的S參數測試。

兩個獨立的測試端口：

它背面有兩組不同的端口：

增益-相位/阻抗端口： 用于低頻段測量。

射頻網絡分析端口： 用于300 kHz - 3 GHz的S參數測量。
典型應用
E5062A 是以下領域的理想工具：

電源設計：

測量PDN阻抗。

分析開關電源的環路穩定性（這是它最關鍵的應用之一）。

測試電源用的電感、電容、磁珠。

元器件表征與檢驗：

精確測量電容的ESR、電感值和Q因子。

測試鐵氧體磁珠的阻抗曲線。

汽車電子： 測試各種傳感器、執行器和電源管理模塊。

音頻與數據線纜： 測試其傳輸特性。

射頻模塊： 對于工作在3GHz以下的射頻前端，可以進行完整的S參數測試。
