--- 產品詳情 ---

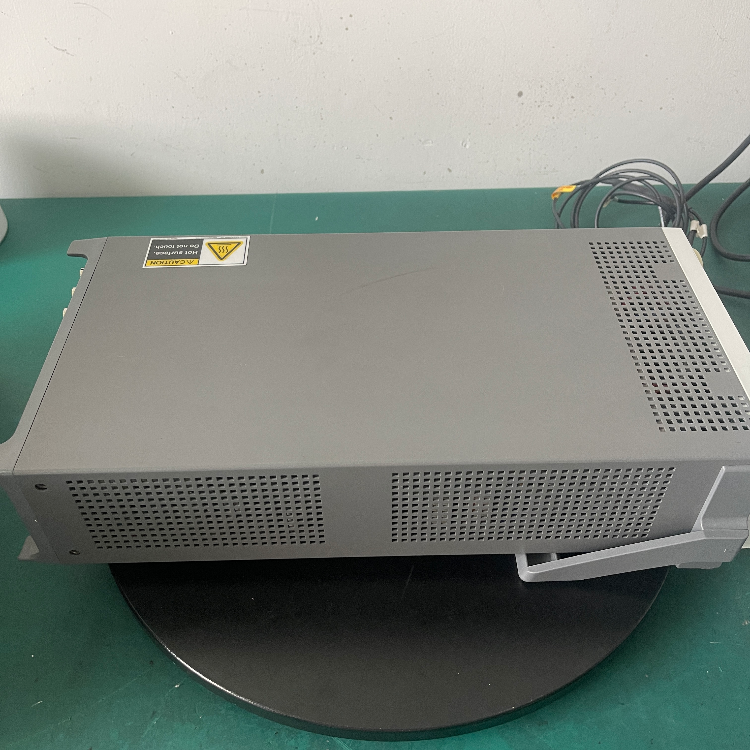

型號: Keithley 2636B
系列: 2600B 系列 源測量單元
通道數: 2個完全獨立的源測量通道(即兩個SMU),可同步或異步工作。
定位: 精密、高速、高功率的直流與脈沖式源測量一體化設備,專為研發和參數測試設計。
核心價值: 在一個設備中同時提供精密電壓源、電流源、電壓表、電流表和歐姆表的功能,并能同步施加激勵和測量響應。
1. 源與測量能力
每個通道都具備以下能力:
作為電壓源:
輸出范圍: ±20 V(標準),可通過選件擴展至更高電壓。
輸出電流: 最大 ±3 A(直流)或 ±10 A(脈沖)。
作為電流源:
輸出范圍: ±3 A(直流)或 ±10 A(脈沖)。
順從電壓: 最大 ±20 V。
作為電壓表:
測量范圍: ±20 V。
分辨率: 最高 0.1 μV。
作為電流表:
測量范圍: 從 10 pA 至 3 A/10 A(多量程)。
分辨率: 在最低量程可達 10 fA(飛安)。
四線歐姆表: 通過源出電流并測量電壓,實現精密電阻測量。
2. 精度與速度
基本精度: 電壓和電流的直流精度通常在 0.015% 量級,非常高。
低電流測量: 其皮安計級別的低電流測量能力(低至pA級)是測試半導體器件漏電流、光電器件暗電流等的關鍵。
高速數字化與采樣: 內置18位, 1 MS/s(百萬樣本/秒)的數字化儀。不僅可以讀取穩定值,還能高速捕獲瞬態波形(如MOSFET的開關特性、LED的瞬態響應)。
3. 脈沖式源測量(關鍵特性)
脈沖寬度: 可產生短至 < 50 μs 的精確電流或電壓脈沖。
應用價值: 這是2636B區別于普通源表的精髓所在。對于測試自熱效應敏感的器件(如LED、激光二極管、功率半導體),脈沖測試可以在器件溫度顯著升高之前完成測量,獲得更接近真實工作條件的直流特性(I-V曲線),避免因自熱導致的測量誤差和器件損壞。
4. 系統與軟件
TSP? 技術: 內置 測試腳本處理器。用戶可以將復雜的測試序列(如完整的I-V掃描、電容-電壓測試)以 Lua 腳本語言編寫并存儲在儀器內部,然后通過一條簡單的觸發命令全速運行,無需與上位機頻繁通信,實現極高的測試吞吐量。
KickStart 軟件: 提供圖形化界面,無需編程即可快速配置和執行常見測試,并生成專業圖表和報告。
多機同步: 通過 TSP-Link? 接口,可以將多達 32臺 2600B系列SMU(總共 64個通道)無縫連接和同步,構建大規模的多引腳測試系統,用于測試多端子器件或集成電路。
深圳市寶安區新橋街道承恒通訊設備商行是集電子儀器銷售、測試方案提供、售前服務、儀器設備維修、儀器租賃、回收、計量等業務為一體公司。
