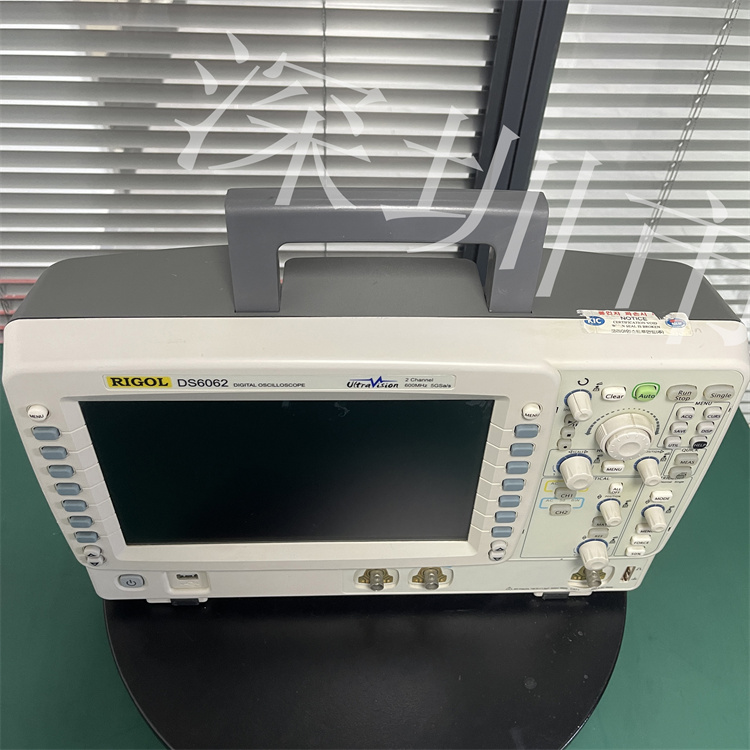

RIGOL DS6062
帶寬與采樣
帶寬： 60 MHz（型號后綴“62”可能代表60MHz帶寬的某個版本，需以官方文檔為準。DS6000系列通常包含不同帶寬型號）。

實時采樣率： 最高 1 GSa/s（單通道），雙通道同時使用時，每通道采樣率通常為 500 MSa/s。這個采樣率在當時同級別示波器中頗具競爭力。

ADC分辨率： 8位。

2. 存儲深度（核心賣點）
標配存儲深度： 每通道 14 Mpts（百萬采樣點）。這是DS6000系列當時的一個突出特點，即使在最高采樣率下也能長時間捕獲信號，為精細的時域分析和復雜的串行協議解碼提供了基礎。

存儲深度可選： 部分型號或通過選件可升級至更高存儲深度。

3. 顯示與處理
顯示屏： 較大尺寸的彩色LCD顯示屏。

波形捕獲率： 較高的波形捕獲率，減少了死區時間，更容易捕捉偶發異常信號。

觸發功能： 具備豐富的觸發類型，如邊沿、脈寬、欠幅脈沖、斜率、視頻和串行總線觸發（如I2C, SPI, UART, CAN, LIN等，通常作為選件提供）。

4. 高級分析功能
FFT頻譜分析： 內置FFT功能，可將時域信號轉換為頻域進行分析。

串行協議解碼（選件）： 支持對常見低速串行總線進行物理層捕獲和協議層解碼，并以字符或十六進制形式疊加在波形上，極大方便了嵌入式系統調試。

通過/失敗測試： 可設置波形模板，進行自動化測試。

數學運算和參考波形： 支持通道間的加、減、乘等數學運算，并可存儲和調用參考波形進行比較。

5. 連接與擴展
接口： 通常配備 USB Host（用于連接U盤存儲截圖和數據）、USB Device（用于連接PC）、LAN（網絡控制）、GPIB（可選）和 視頻輸出接口。

探頭接口： 智能探頭接口，可自動識別和設置衰減系數。

邏輯分析探頭（MSO選件）： 可通過專用端口連接16通道的邏輯分析探頭，將示波器升級為混合信號示波器（MSO），用于觀測數字信號與時序。

典型應用場景
作為一款性能均衡的示波器，DS6062適用于廣泛的電子研發、測試和教育領域：

嵌入式系統開發與調試： 捕獲和調試MCU的模擬信號與數字總線（I2C, SPI, CAN等）的時序問題。

電源電路測試： 測量開關電源的紋波、噪聲、開關器件（MOSFET）的開關特性。

通信與消費電子： 分析模擬視頻信號、音頻信號、傳感器信號等。

汽車電子： 調試車身網絡和傳感器信號。

高等教育與實驗： 用于電子、通信、自動化等專業的教學實驗。
