 GSV9001S 是基石酷聯微電子推出的一款高性價比多用途視頻處理器芯片，為 Rev. v0.15 版本初步產品規格，定位于1080P 全高清級音視頻處理，兼容多協議輸入輸出、支持無縫切換 / 拼接 / 縮放 / 多視圖顯示及高定制化 OSD 功能，集成 32 位 RISC-V MCU 簡化系統集成，硬件接口適配工業級設計要求，是 1080P 場景下商用顯示、工業控制、安防監控等領域的高適配解決方案。以下從核心產品規格和典型應用場景兩方面展開詳細解析，并明確其性能定位與核心適配特性。

一、核心產品規格解析

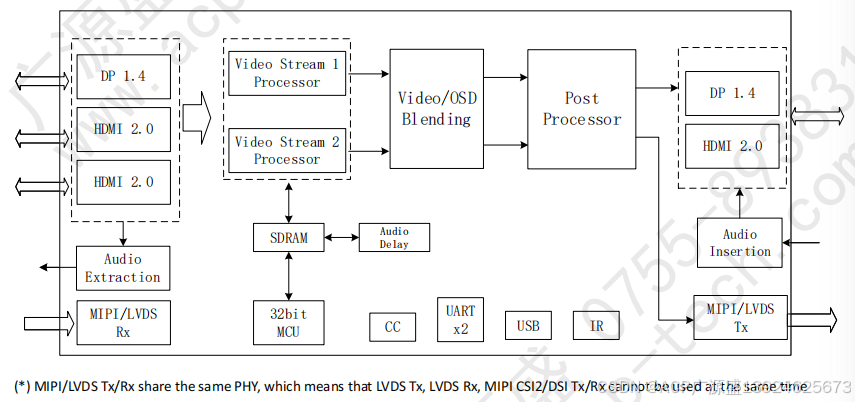

GSV9001S 的規格覆蓋音視頻輸入 / 輸出、核心視頻處理、OSD 顯示、硬件與外設四大核心模塊，同時包含電氣與封裝基礎規格，各模塊關鍵參數與功能高度適配 1080P 全高清場景，核心特性如下：

（一）音視頻輸入：多協議全兼容，高帶寬適配高清輸入

芯片配備3 通道組合 PHY 接收器+ 專用 LVDS/MIPI CSI2 接收器，全面兼容 HDMI、DP、eDP、MIPI、LVDS 等主流音視頻協議，支持工業 / 消費級多設備輸入，核心參數與功能如下：

1. DP 1.4a 接收器：兼容 HDCP 2.2/2.3/1.4、USB Type-C 替代模式，支持 HBR3/HBR2/HBR/RBR（8.1/5.4/2.7/1.62 Gbps），1/2/4 車道主鏈路配置，支持 HDR + 動態 / 靜態元數據、3D 格式（幀序 / 堆疊 / 左右 / 上下），內置 EDID/MCCS，支持水平消隱擴展至 4K@60Hz 格式；
2. HDMI 2.0b/1.4b 接收器：帶寬達 18Gbps（TMDS 6Gbps/3 通道），兼容 HDCP 2.2/2.3/1.4，支持 HDR、3D 格式，DDC/HPD 引腳 5V 耐壓（工業級特性），內置 512 字節 EDID；
3. MIPI CSI2 v3.0 接收器：D-PHY 接口，2.5Gbps 1-4 車道輸入，支持 RGB（888/666/565 等）、YUV（4:2:2 8/10/12bit、4:2:0 8bit）全格式，支持車道重分配 / 極性翻轉、突發 / 非突發模式；
4. LVDS 接收器：兼容 VESA/JEIDA 標準，單 / 雙端口設計，每車道數據率達 1.5Gbps，適配工業顯示常用的 LVDS 接口設備。

（二）音視頻輸出：多接口適配，支持動態顯示優化

輸出端為組合 PHY 發射器+MIPI CSI2/DSI/LVDS/TTL 發射器，與輸入?yún)f(xié)議高度匹配，同時支持 HDR、可變刷新率等動態顯示優化功能，核心參數如下：

1. DP/HDMI 2.0b/1.4b 發射器：與接收端協議完全兼容，HDMI 發射器額外支持HDR10/HDR10+/ 杜比視界 / HLG，以及 VRR（可變刷新率）、Free-Sync/G-Sync、ALLM，配備硬件 CEC 引擎，TMDS 模式內置色彩空間轉換器，5V 耐壓 DDC/HPD/CEC 引腳；
2. MIPI CSI2/DSI 發射器：2.5Gbps 1-8 車道輸出，支持可編程擺幅 / 斜率 / 預加重，兼容接收端所有 RGB/YUV 格式，支持車道重分配 / 極性翻轉；
3. LVDS 發射器：最高支持 4K60 444 10bit（向下兼容 1080P 全高清），最大 12 對差分信號，兼容 FPGA LVDS 標準，支持 SDR/DDR/xN 時鐘、差分 VS/HS/DE，內置 SAV/EAV 模式，可編程輸出參數；
4. TTL 發射器：24 位輸出至1080P60 444 24bit（核心適配分辨率），每車道 150Msps，支持可編程驅動能力 / 斜率、SDR/DDR 時鐘，配備 HS/VS/DE 信號；
5. 音頻輸出：支持 I2S/SPDIF 音頻嵌入 / 提取，兼容 HBR/DSD/TDM 格式，可編程音頻延遲實現音視頻嚴格同步，適配高清視頻伴音需求。

（三）核心視頻處理：1080P 核心性能，全流程靈活處理

核心輸出性能為 1080P60 444，覆蓋幀率轉換、無縫切換、縮放裁剪、畫質優化等全流程處理，低延遲、高同步的特性適配專業顯示需求，關鍵功能如下：

1. 幀率轉換（FRC）：3~250Hz 雙向任意轉換比，通過幀緩沖實現幀的重復 / 丟棄完成上 / 下轉換，支持縮放與 FRC 同步執行；
2. 無縫切換（核心特性）：實現輸入源 / 分辨率 / 格式無雜波切換、熱插拔無黑屏顯示、輸出分辨率縮放 / 裁剪無縫變更，無垃圾幀產生，適配專業切換場景；
3. 縮放與裁剪：輸入分辨率支持 16x16~4096x4096，輸出為 1080P60 444，支持任意比例縮放 / 裁剪，配備拼接屏專用的邊框融合縮放，消除物理邊框視覺割裂；
4. 顯示功能：支持 PIP/POP（畫中畫 / 畫外畫）、可編程 Alpha 系數圖層混合、圖層凍結 / 鏡像 / 翻轉，單圖層 90/180/270° 旋轉（適配 1080P）；
5. 畫質優化：自動對比度增強，可編程亮度 / 對比度 / 色調 / 飽和度 / 白平衡，LUT 變換，RGB/YCbCr 通道伽馬 / 對數 / 指數校正，256 個拐點的分段線性變換；
6. 低延遲與同步：幀鎖定模式下輸出延遲最大 2ms（輸出時序消隱期），支持輸入視頻 / 外部同步源幀鎖定，可編程垂直延遲，實現多屏嚴格同步；
7. 格式轉換：支持 HDR2SDR、YUV444/420/422 互轉、任意系數色彩空間轉換，邊緣自適應 I2P/P2I，內置測試圖案發生器、啟動 / 待機屏顯示。

（四）OSD 顯示：雙路獨立，高定制化分層合成

支持雙路獨立 OSD，可同時為 DP/HDMI/Serdes Tx 和 MIPI/LVDS Tx 輸出不同時序的 OSD 內容，圖層與區域設計高度定制化，適配多輸出場景的字符 / 圖標 / 菜單顯示，核心特性如下：

1. 圖層與區域：總計 64 層區域?qū)樱?28 級 Alpha 透明效果，最大 128 個矩形區域，區域邊緣獨立顯示，支持圓角、區域背景漸變；
2. 字符與圖標：單區域最大 256 字符，橫豎自由排版，每個字符獨立參數配置，字符 / 圖標存儲格式一致，單字符最大 256x256 像素，支持 1/2/4/8/16/32 位像素模式、256 色索引，兼容非等寬字體；
3. 坐標與合成：配備支持負坐標的獨立坐標系，僅區域與顯示區的交集參與 OSD 合成，OSD 視頻可先縮放 / 色彩校正 / 格式轉換，再與主視頻疊加，疊加坐標可編程；
4. 圖層結構：前景層 / 區域?qū)?/ 背景層 / 輸入視頻層四層合成，區域?qū)佑址诌吙虮尘皩雍蛿?shù)據字符串層，實現文字、圖標、邊框的分層獨立定制，無需外部 MCU 驅動。

（五）硬件與外設：集成 MCU，工業級多接口設計

芯片高度集成控制與外設模塊，簡化外部系統設計，降低 BOM 成本，核心硬件特性如下：

1. 內置 MCU：32 位 RISC-V 內核，100MHz 運行，內置 12KB 指令 SRAM+16KB 數據 SRAM，支持 JTAG 調試模式；
2. 外設接口：雙 I2C（主 / 從）、雙 SPI（主 / 從）、2 個 UART、定時器 / PWM、看門狗定時器、中斷控制器、通用 GPIO、ADC，滿足工業控制的外設擴展需求；
3. 存儲與調試：配備 Quad-SPI Flash 接口（QS_SCK/CSB/MOSI/MISO 等），JTAG1/JTAG2 作為編程 / 中斷引腳，支持程序燒錄與硬件調試；
4. 通用硬件：Type-C CC0A/CC0B 引腳、USB2.0 DP/DM 接口、低電平復位引腳（RESETB）、25M 晶振輸入（XTALI/XTALO），ALSB 引腳可編程配置 I2C 從地址的 2 個最低位；
5. 雙向傳輸：支持音視頻與控制信息的雙向傳輸，為拼接屏級聯提供硬件基礎。

（六）基礎規格：電氣與封裝，適配工業貼片

1. 供電系統：采用多電壓域供電，包括數字 1.2V（DVDD12）、3.3V（VDD33/TX_TVDD）、IO 口 3.3V（VDDIO）、RX/TX/DPHY 模擬 1.2V（RX_AVDD/TX_AVDD/DPHY_AVDD）、DRAM 1.8V（DRAM_VDDIO），適配不同模塊的電氣需求；
2. 封裝規格：BGA 封裝，頂 / 底視圖帶 PIN1 定位標記，核心封裝尺寸為 12.20~12.40mm（E/D），引腳間距 0.35BSC，貼片尺寸標準化，適配工業 SMT 貼片工藝；
3. 工業級特性：關鍵引腳 5V 耐壓、支持寬范圍時序適配、配備看門狗定時器，滿足工業環境的穩定性和可靠性要求。

二、產品典型應用場景總結

GSV9001S 基于1080P60 444 核心性能、多協議兼容、無縫切換、多屏同步、多視圖顯示等核心能力，支持 5 種核心應用模式，可單芯片獨立工作或多芯片級聯 / 并行使用，定位于1080P 全高清專業顯示場景，覆蓋商用顯示、工業控制、安防監控、消費電子等領域，各應用場景的核心實現與適配需求如下：

（一）拼接屏（Videowall）：1080P 級大屏拼接，級聯 / 并行雙方案

為1080P 液晶拼接屏、LED 全高清大屏設計，支持級聯模式和并行模式兩種實現方式，核心解決多屏同步與視頻分割問題，適配中小尺寸商用大屏場景：

1. 級聯模式：通過 CAT5/6 Serdes 實現多片 GSV9001S 級聯，視頻從前端發射器依次傳輸至下游芯片，每片芯片完成對應面板的視頻處理（幀鎖定 / 縮放 / 裁剪 / OSD），控制信息通過芯片雙向傳輸功能在同一條線纜中傳輸，適配商場廣告屏、會議室小間距大屏、門店展示屏等長距離級聯場景；
2. 并行模式：通過前端視頻矩陣將 1080P 視頻分發至各片 GSV9001S，每片芯片獨立處理對應面板的視頻，通過幀鎖定實現多屏嚴格同步（同步源為輸入視頻 / 外部同步脈沖），顯示延遲可按行配置，適配安防監控中心、小型指揮調度中心等對同步性要求高的場景；
3. 核心適配：支持邊框融合縮放，消除拼接屏物理邊框的視覺割裂，1080P60 444 的核心性能完全匹配全高清拼接屏的顯示需求。

（二）無縫切換器（Seamless Switch）：1080P 無黑屏切換，專業音視頻場景

利用幀緩沖結構和FRC 幀率轉換能力，實現 1080P 分辨率下視頻源的無雜波、無黑屏無縫切換，適配需要頻繁切換輸入源的專業 1080P 顯示場景：

1. 核心實現：Tx 端時鐘 / 時序工作在自由運行 / 外部同步模式，通過 FRC 將任意輸入時序轉換為固定 1080P 輸出時序，結合幀緩沖實現幀的上 / 下轉換，支持 DP 2 車道高速處理，無垃圾幀產生；
2. 應用形式：可單獨作為無縫切換器，或與 SERDES 交換機配合使用，支持 HDMI/DP/MIPI/LVDS 多輸入源切換，同時支持熱插拔無黑屏顯示，適配1080P 會議室音視頻系統、直播導播臺（全高清機位）、安防監控視頻切換器、教學一體機等場景；
3. 擴展能力：切換過程中支持輸入分辨率在 16x16~4096x4096 之間無縫轉換為 1080P 輸出，適配不同分辨率的輸入設備。

（三）縮放控制器（Scaler Controller）：1080P 多圖層融合，靈活顯示

支持3 通道輸入、2 通道處理與融合，將兩路輸入信號經縮放、FRC、裁剪等處理后作為獨立圖層，實現任意位置的疊加 / 排列，核心適配1080P 多窗口、多圖層顯示場景：

1. 核心能力：兩路圖層可實現無縫的位置 / 大小 / 透明度變更，支持 Alpha 系數混合，最高處理像素率適配 1080P60/1080P120，圖層可自由疊加或并排顯示；
2. 典型應用：工業控制屏（工控機 / PLC 1080P 顯示）、車載中控屏（全高清）、智能會議平板（1080P）、醫療監護屏，實現主畫面 + 副畫面（如監控畫面 + 數據面板、視頻畫面 + 操作菜單、主監護畫面 + 參數畫面）的靈活疊加與無縫切換。

（四）多視圖顯示（Multi-view Display）：1080P 四視圖及以上，多信號同步顯示

通過2 片及以上 GSV9001S 級聯實現1080P 分辨率下的四視圖及更多視圖同步顯示，核心解決單芯片輸入通道有限的問題，適配多信號同時顯示的 1080P 場景：

1. 四視圖實現：2 片 GSV9001S 通過 2 車道 DP 連接（傳輸最高 1080P60 分辨率），芯片 A 將 2 路 1080P 視頻疊加后作為背景傳輸至芯片 B，芯片 B 再將其與另外 2 路 1080P 視頻疊加，實現 4 路輸入的多視圖顯示；
2. 擴展能力：增加芯片數量可實現更多視圖顯示，支持畫面任意位置排列，若需圖層疊加則前級芯片的畫面為底層，后級為頂層；
3. 典型應用：1080P 安防監控多畫面顯示（多路全高清攝像頭同步監控）、直播間多機位全高清畫面、展廳 1080P 多內容展示屏、教學一體機多課件畫面同步。

（五）OSD 獨立應用：雙路定制化 OSD，全場景疊加適配

OSD 功能可疊加在上述所有應用場景中，也可獨立配置雙路 OSD 輸出，適配 1080P 顯示場景下需要定制化字符 / 圖標 / 菜單 / 狀態信息的需求：

1. 雙路 OSD 適配：可為 DP/HDMI 和 MIPI/LVDS 兩個輸出端配置不同的 OSD 內容，支持獨立的色彩、位置、縮放調整，適配1080P 雙顯示設備場景（如主屏 + 副屏、大屏 + 操作屏、監控主屏 + 狀態副屏）；
2. 定制化需求適配：支持圓角、漸變背景、256 色字符、非等寬字體，可顯示設備參數、告警信息、時間、菜單等內容，適配工業設備 1080P 狀態顯示、商用屏全高清廣告字幕、安防監控屏通道信息顯示、會議平板操作菜單等場景；
3. 核心優勢：64 層區域?qū)?+ 128 級 Alpha 效果，實現復雜 OSD 界面的分層合成，無需外部 MCU 單獨驅動，簡化系統設計，降低硬件成本。

三、產品核心定位與優勢總結

（一）核心產品定位

GSV9001S 是1080P60 444 全高清級專用多用途視頻處理器，定位于中低分辨率專業顯示場景，填補 4K 級視頻處理器之下的 1080P 高性價比市場空白，適配對分辨率要求為全高清、對穩定性和靈活性要求高的商用、工業、安防等領域。

（二）核心產品優勢

1. 1080P 極致優化：核心性能精準匹配 1080P60 444，全流程視頻處理為全高清場景做針對性優化，低延遲、高同步，滿足專業顯示需求；
2. 多協議全兼容：覆蓋 HDMI/DP/eDP/MIPI/LVDS/TTL 主流音視頻接口，兼容 Type-C，適配 1080P 場景下的各類輸入輸出設備，無需額外協議轉換芯片；
3. 無縫處理核心能力：實現無縫切換 / 縮放 / 位置變更、熱插拔無黑屏，解決 1080P 專業顯示中的視覺割裂問題，提升使用體驗；
4. 高集成度低成本：集成 32 位 RISC-V MCU、多外設接口、音頻處理模塊、高定制化 OSD，無需外部核心板和 OSD 驅動芯片，大幅簡化系統 BOM，降低硬件集成成本；
5. 靈活可擴展：支持單芯片獨立工作，也可通過級聯 / 并行實現多屏拼接、多視圖顯示，適配從單屏 1080P 到多屏全高清大屏的各類場景；
6. 工業級可靠性：關鍵引腳 5V 耐壓、支持寬范圍時序適配、配備看門狗定時器、雙向傳輸功能，滿足工業環境的穩定性和可靠性要求，同時封裝標準化適配工業貼片。
