 GSV9001E 視頻處理器產品規格解析及應用場景總結

GSV9001E 是基石酷聯微電子推出的一款多用途高性能視頻處理器芯片，為 Rev. v0.15 版本的初步產品規格，支持多協議音視頻輸入輸出、全流程視頻處理、靈活的 OSD 配置及多種硬件接口，核心適配 4K60Hz 4:4:4 高分辨率場景，集成 32 位 MCU 簡化系統集成，是工業級音視頻處理的高靈活性解決方案。以下從核心產品規格和典型應用場景兩方面展開詳細解析。

一、核心產品規格解析

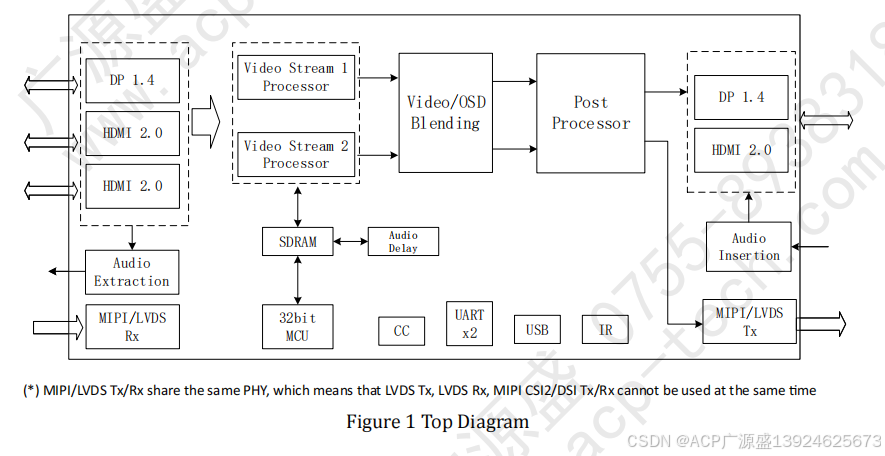

GSV9001E 的規格覆蓋音視頻輸入 / 輸出、核心視頻處理、OSD 顯示、硬件與外設四大核心模塊，同時具備電氣與封裝基礎規格，各模塊關鍵參數與功能如下：

（一）音視頻輸入：多協議、高帶寬、全格式兼容

芯片配備3 通道組合 PHY 接收器+ 專用 LVDS/MIPI CSI2 接收器，支持 HDMI、DP、eDP、MIPI、LVDS 等主流協議，覆蓋工業 / 消費級多場景輸入需求，核心參數如下：

1. DP 1.4a 接收器：兼容 HDCP 2.2/2.3/1.4、USB Type-C 替代模式，支持 HBR3/HBR2/HBR/RBR（8.1/5.4/2.7/1.62 Gbps），1/2/4 車道主鏈路配置，支持 HDR + 動態 / 靜態元數據、3D 格式（幀序 / 堆疊 / 左右 / 上下），內置 EDID/MCCS；
2. HDMI 2.0b/1.4b 接收器：帶寬達 18Gbps（TMDS 6Gbps/3 通道），兼容 HDCP 2.2/2.3/1.4，支持 HDR、3D 格式，DDC/HPD 引腳 5V 耐壓，內置 512 字節 EDID；
3. MIPI CSI2 v3.0 接收器：D-PHY 接口，2.5Gbps 1-4 車道輸入，支持 RGB/YUV 全格式（含 YUV4:2:0/4:2:2 8/10/12bit），支持突發 / 非突發模式；
4. LVDS 接收器：兼容 VESA/JEIDA 標準，單 / 雙端口，每車道 1.5Gbps，支持 FPGA 兼容的 LVDS 標準。

（二）音視頻輸出：高適配、多接口、支持動態顯示優化

輸出端為組合 PHY 發射器+MIPI CSI2/DSI/LVDS/TTL 發射器，與輸入?yún)f(xié)議高度匹配，同時新增動態顯示優化功能，核心參數如下：

1. DP/HDMI 發射器：與接收端協議一致，HDMI 發射器額外支持 VRR（可變刷新率）、Free-Sync/G-Sync、ALLM，硬件 CEC 引擎，TMDS 模式下內置色彩空間轉換器，支持 HDR10/HDR10+/ 杜比視界 / HLG；
2. MIPI CSI2/DSI 發射器：2.5Gbps 1-8 車道輸出，支持可編程擺幅 / 斜率 / 預加重，兼容接收端所有 RGB/YUV 格式；
3. LVDS 發射器：支持 4K60 444 10bit，最大 12 對差分信號，兼容 FPGA 標準，支持 SDR/DDR/xN 時鐘、差分 VS/HS/DE，內置 SAV/EAV 模式；
4. TTL 發射器：24 位輸出至 1080P60 444 24bit，每車道 150Msps，支持可編程驅動能力 / 斜率。
5. 音頻輸出：支持 I2S/SPDIF 音頻嵌入，兼容 HBR/DSD/TDM 格式，可編程音頻延遲實現音視頻同步。

（三）核心視頻處理：全流程、高靈活、低延遲

支持4K60Hz 4:4:4 最大分辨率（像素率 600MHz），覆蓋從幀率轉換到畫質優化的全流程處理，核心功能為無縫切換和任意比例縮放 / 裁剪，關鍵特性如下：

1. 幀率轉換（FRC）：3~250Hz 雙向任意轉換，通過幀緩沖實現上 / 下轉換，支持縮放與 FRC 同步執行；
2. 無縫切換：輸入源 / 分辨率 / 格式無雜波切換，熱插拔無黑屏，輸出分辨率縮放 / 裁剪無縫變更，4K60 4:4:4 下穩定實現；
3. 縮放與裁剪：最小 16x16、最大 4096x4096 任意分辨率，支持拼接屏專用的邊框融合縮放；
4. 顯示功能：PIP/POP（畫中畫 / 畫外畫）、Alpha 系數混合、圖層凍結 / 鏡像 / 翻轉，單圖層 90/180/270° 旋轉（最高 1080P60）；
5. 畫質優化：自動對比度增強，可編程亮度 / 對比度 / 色調 / 飽和度 / 白平衡，LUT 變換，RGB/YCbCr 通道伽馬 / 對數 / 指數校正，256 個拐點的分段線性變換；
6. 低延遲與同步：幀鎖定模式下輸出延遲最大 2ms（輸出時序消隱期），支持輸入視頻 / 外部同步源幀鎖定，可編程垂直延遲；
7. 格式轉換：HDR2SDR、YUV444/420/422 互轉、任意系數色彩空間轉換，邊緣自適應 I2P/P2I，內置測試圖案發生器、啟動 / 待機屏顯示。

（四）OSD 顯示：雙路、多層、高定制化

支持雙路獨立 OSD，可同時為 DP/HDMI/Serdes Tx 和 MIPI/LVDS Tx 輸出不同時序的 OSD，適配多輸出場景的定制化顯示，核心特性如下：

1. 圖層與區域：總計 64 層區域?qū)樱?28 級 Alpha 效果，最大 128 個矩形區域，區域邊緣獨立顯示，支持圓角、區域背景漸變；
2. 字符與圖標：單區域最大 256 字符，橫豎排版，字符獨立參數配置，字符 / 圖標存儲格式一致，單字符最大 256x256 像素，1/2/4/8/16/32 位像素模式，256 色索引；
3. 坐標與合成：支持負坐標的獨立坐標系，僅區域與顯示區交集參與合成，OSD 視頻可縮放 / 色彩校正 / 格式轉換后與主視頻疊加，疊加坐標可編程；
4. 圖層結構：前景層 / 區域?qū)?/ 背景層 / 輸入視頻層四層合成，區域?qū)影吙虮尘皩雍蛿?shù)據字符串層，實現文字 / 圖標 / 邊框的分層定制。

（五）硬件與外設：集成 MCU、多接口、工業級設計

1. 內置 MCU：32 位 RISC-V 內核，100MHz 運行，12KB 指令 SRAM+16KB 數據 SRAM，支持 JTAG 調試；
2. 外設接口：雙 I2C（主 / 從）、雙 SPI（主 / 從）、2 個 UART、定時器 / PWM、看門狗、中斷控制器、GPIO、ADC；
3. 音頻接口：2 路音頻總線（AUD1/AUD2），支持 HDMI/DP/Type-C 的 I2S/SPDIF 音頻提取 / 嵌入，兼容多音頻格式；
4. 存儲與調試：Quad-SPI Flash 接口（QS_SCK/CSB/MOSI/MISO 等），JTAG1/JTAG2 編程 / 中斷引腳；
5. 通用硬件：Type-C CC0A/CC0B、USB2.0 DP/DM、復位引腳（RESETB，低復位）、25M 晶振輸入（XTALI/XTALO），I2C 從地址可編程（ALSB 引腳）。

（六）基礎規格：電氣與封裝

1. 供電：數字 1.2V（DVDD12）、模擬 1.2V（AVDD12）、3.3V（VDD33/TX_TVDD）、IO 口 1.8/2.5/3.3V 可選（VDDIO）、DDR3 1.35V（DDR_VDDIO）；
2. 封裝：BGA 封裝，頂 / 底視圖帶 PIN1 定位，封裝尺寸核心參數：E/D（整體尺寸）16.90~17.10mm，引腳間距等關鍵尺寸標準化，適配工業貼片；
3. 耐壓與防護：HDMI/DP 的 DDC/HPD/CEC 引腳 5V 耐壓，滿足工業環境的電氣要求。

二、產品典型應用場景總結

GSV9001E 基于多協議兼容、無縫切換、拼接屏同步、多視圖顯示等核心能力，支持 5 種核心應用模式，可單獨或級聯使用，覆蓋商用顯示、工業控制、消費電子、專業音視頻設備等多領域，各應用場景的核心實現與適配需求如下：

（一）拼接屏（Videowall）：商顯核心場景，級聯 / 并行雙方案

為液晶拼接屏、LED 大屏等商用顯示場景設計，支持級聯模式和并行模式兩種實現方式，核心解決多屏同步與視頻分割問題：

1. 級聯模式：通過 CAT5/6 Serdes 實現芯片間級聯，視頻從前端發射器依次傳輸至下游芯片，每片芯片完成對應面板的視頻處理（幀鎖定 / 縮放 / 裁剪 / OSD），控制信息通過芯片雙向傳輸功能在同一條線纜中傳輸，適配長距離、多屏級聯的大屏場景（如商場廣告屏、會議室大屏）；
2. 并行模式：通過前端矩陣將視頻分發至各片 GSV9001E，每片芯片獨立處理對應面板的視頻，通過幀鎖定實現多屏嚴格同步（同步源為輸入視頻 / 外部同步脈沖），顯示延遲可按行配置，適配高同步要求的場景（如監控中心大屏、指揮調度屏）；
3. 核心適配：支持邊框融合縮放，消除拼接屏物理邊框的視覺割裂，最高支持 4K60 4:4:4 分辨率，滿足高清大屏顯示需求。

（二）無縫切換器（Seamless Switch）：無黑屏 / 無雜波，專業音視頻切換

利用幀緩沖結構和FRC 幀率轉換能力，實現視頻源的無雜波、無黑屏無縫切換，適配需要頻繁切換輸入源的專業場景：

1. 核心實現：Tx 端時鐘 / 時序工作在自由運行 / 外部同步模式，通過 FRC 將任意輸入時序轉換為固定輸出時序，結合幀緩沖實現上 / 下轉換，支持 4K60 444 分辨率下的 DP 2 車道 8.1Gbps 高速處理；
2. 應用形式：可單獨作為無縫切換器，或與 SERDES 交換機配合使用，支持 HDMI/DP/MIPI/LVDS 多輸入源切換，同時支持熱插拔無黑屏顯示，適配會議室音視頻系統、直播導播臺、監控視頻切換器等場景；
3. 擴展能力：切換過程中支持分辨率無縫變更（4096x4096~16x16），滿足不同顯示設備的適配需求。

（三）縮放控制器（Scaler Controller）：多輸入層融合，高靈活顯示

支持3 通道輸入、2 通道處理與融合，將兩路輸入作為獨立圖層進行全流程處理后，實現任意位置的疊加 / 排列，核心適配多窗口、多圖層顯示場景：

1. 核心能力：兩路圖層可實現縮放、I2P/P2I、FRC、旋轉、裁剪等處理，支持無縫的位置 / 大小 / 透明度變更，圖層 Alpha 混合，最高支持 600MHz 像素率（4K60/1080P120）；
2. 典型應用：工業控制屏（工控機 / PLC 顯示）、車載中控屏、智能會議平板，實現主畫面 + 副畫面（如監控畫面 + 數據面板、視頻畫面 + 操作菜單）的靈活疊加與無縫切換。

（四）多視圖顯示（Multi-view Display）：多輸入同步顯示，可擴展拼接

通過多片芯片級聯實現4 視圖及以上的多畫面同步顯示，核心解決單芯片輸入通道有限的問題，適配多信號同時顯示的場景：

1. 4 視圖實現：2 片 GSV9001E 級聯，芯片 A 將 2 路視頻疊加后通過 2 車道 DP（最高 4K60）傳輸至芯片 B，芯片 B 將疊加后的視頻作為背景，再與另外 2 路視頻疊加，實現 4 路輸入的多視圖顯示；
2. 擴展能力：增加芯片數量可實現更多視圖顯示，支持畫面任意位置排列，若需疊加則前級芯片的畫面為底層，后級為頂層；
3. 典型應用：監控中心多畫面顯示（多路攝像頭同步監控）、直播間多機位畫面、展廳多內容展示屏，支持 4K 級高分辨率多畫面同步。

（五）OSD 獨立應用：雙路定制化顯示，全場景適配

OSD 功能可疊加在上述所有應用場景中，也可獨立配置雙路 OSD 輸出，適配需要定制化字符 / 圖標 / 菜單的顯示場景：

1. 雙路 OSD：可為 DP/HDMI 和 MIPI/LVDS 輸出端配置不同的 OSD 內容，支持獨立的色彩 / 位置 / 縮放調整，適配雙顯示設備場景（如主屏 + 副屏、大屏 + 操作屏）；
2. 定制化需求：支持圓角、漸變背景、256 色字符、非等寬字體，適配工業設備的狀態顯示（如工控機的參數 / 告警信息）、商用屏的廣告字幕、專業設備的操作菜單；
3. 核心優勢：64 層區域?qū)?+ 128 級 Alpha，實現復雜 OSD 界面的分層合成，無需外部 MCU 單獨驅動 OSD，簡化系統設計。

三、產品核心適配領域與優勢總結

（一）核心適配領域

商用顯示（拼接屏、廣告屏、會議平板）、工業控制（工控機、PLC、工業監視器）、專業音視頻（導播臺、無縫切換器、視頻矩陣）、車載電子（中控屏、車載顯示）、安防監控（多畫面監控屏、指揮調度大屏）。

（二）核心產品優勢

1. 多協議全兼容：覆蓋 HDMI/DP/eDP/MIPI/LVDS/TTL 主流音視頻接口，兼容 Type-C，適配多設備輸入輸出；
2. 4K 級高性能：支持 4K60 4:4:4 高分辨率，600MHz 像素率，低延遲（2ms）幀鎖定，滿足高清、高同步需求；
3. 無縫處理核心能力：無縫切換 / 縮放 / 位置變更，熱插拔無黑屏，解決專業顯示的視覺割裂問題；
4. 高集成度：集成 32 位 RISC-V MCU、多外設接口、音頻處理模塊，無需外部核心板，簡化系統 BOM，降低集成成本；
5. 靈活可擴展：支持單芯片獨立工作，也可級聯 / 并行實現多屏 / 多視圖 / 多圖層，適配從單屏到超大屏的全場景；
6. 工業級設計：5V 耐壓引腳、豐富的外設、可編程的電氣參數，滿足工業環境的穩定性和定制化需求。
