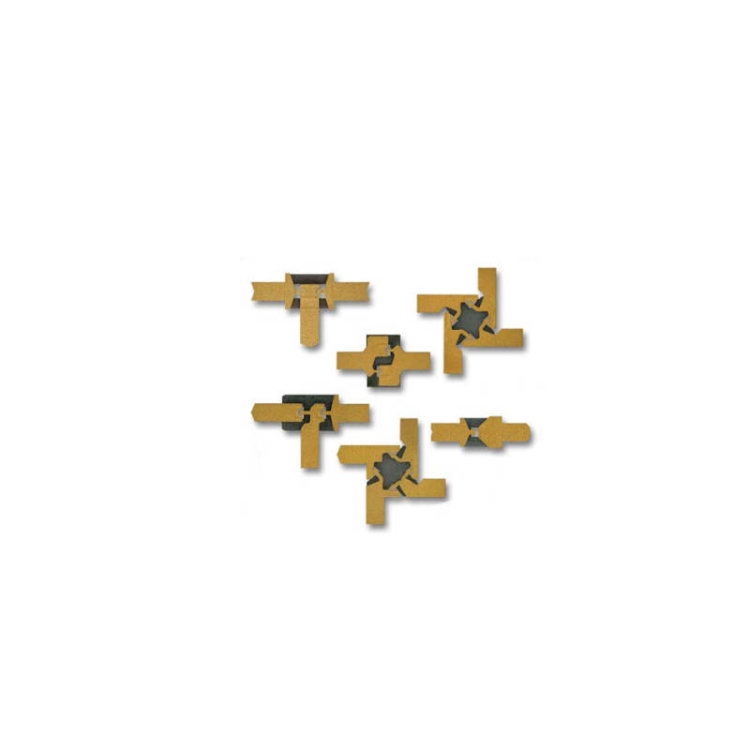

IPP-5003 巴倫180 度平衡不平衡轉換器
產品簡介
IPP-5003是一款用于將不平衡信號轉換為平衡信號的180度平衡不平衡轉換器，適用于20至1000MHz頻率范圍，平均額定功率為100瓦。在IPP-5003中，求和端口J1的不平衡阻抗為50Ω，J2和J3的不平衡阻抗為25Ω，以地為基準。該轉換器的插入損耗小于0.5dB，主線VSWR小于1.30:1，相位平衡為+/- 6度，幅度平衡為+/- 0.45dB。
巴倫是一種3端口變壓器，用于在不平衡信號和平衡信號之間進行轉換。平衡信號的幅度相等，并且它們之間有180度的相移。巴倫可以采用多種形式，包括轉換阻抗的設備。單端變壓器用于連接不同阻抗的傳輸線。IPP提供的巴倫適用于頻率范圍為20-2500MHz的推挽放大器、天線驅動器、業余無線電、商業和軍事應用，可根據項目的需要進行定制。
產品規格
頻率（兆赫） 20-1000
力量 100
最大駐波比 1.30:1
振幅平衡 0.45
相位平衡 6個
插入損耗 0.5
阻抗 J1 50
