BA8206 用于新型多功能電話的音調振鈴器

摘要：BA8206是日本ROHM公司生產的多功能電話用音調振鈴器集成電路。它可在電話振鈴信號到時自行產生語音振鈴聲,因而可在各種多功能電話、電話應答器以及傳真機中直接驅動壓電蜂鳴器、變壓器式揚聲器等負載。文中介紹了BA8206的主要特點、引腳功能和電氣參數,最后給出了BA8206的典型應用電路和在不同RSL值時的超始電源壓電特性。

??? 關鍵詞：電話 音調振鈴器 調節 BA8206

1 概述

BA8206是日本ROHM公司生產的多功能電話用音調振鈴器集成電路,它可在電話振鈴信號到來時自行產生語音振鈴聲,而且振鈴聲的音調頻率可以由設計人員在設計時通過連接在BA8206外部的電阻和電容來改變。同時,通過在芯片的RSL引腳和GND引腳之間連接的電阻還能對電路的起始工作電流消耗進行設置。

由BA8206組成的電話語音振鈴器可以直接驅動各種負載,如壓電蜂鳴器、變壓器式揚聲器或其它發聲電子器件。

BA8206以其優越的性能、簡單的連接和穩定的工作特笥可廣泛應用于各種多功能電話、電話應答器、傳真機以及多種包含電話功能的應用場合。

BA8206具有如下主要特點：

●消耗電流低;

●能承受40V以上的電壓沖擊;

●可通過芯片的RSL腳對電路的起始工作電流消耗進行設置;

●采用DIP-8和SOP-8兩種封裝形式,其引腳排列與BA8205、BA6565A和ML8205等芯芯兼容。

2 引腳功能和電氣參數

2.1 引腳功能

BA8206具有8腳DIP和SOP兩種封裝形式,圖1所示是其內部結構和引腳排列圖。各引腳的功能說明如表1所列。

表1 BA8206音調振鈴集成電路的引腳功能

2.2 電氣參數

BA8206音調振鈴集成電路所能承受的最高電源工作電壓為38V,有時在短時間內甚至可以承受40V以上的電壓沖擊。以下是BA8206的極限工作參數：

●最高電源電壓Vcc：40V;

●電源功率消耗Pd:500Mw;

●工作溫度范圍：-25～75℃;

●存儲溫度范圍：-55～125℃;

表2所列是BA8206采用24V電源工作電壓時,在環境溫度為25℃條件下的主要電參數。

表2 BA8206的主要工作參數

3 應用電路

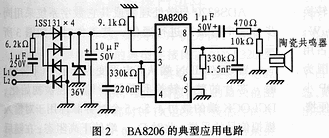

圖2所示是BA8206的典型應用電路。圖中,2腳（RSL引腳）上的外接電阻RSL可用來設置啟動工作電源電流Isi,調節RSL的值可以改變電路的起始工作電流消耗,電路選用9.1kΩ的電阻。圖3給出了該電路在RSL改變時,起始電源工作電壓和電流之間的關系曲線。

3腳和4腳上的外接阻容網絡的主要作用是設置低頻振蕩頻率FL,圖中選擇的電阻值為330kΩ的電阻和容量為220nF的電容。實際上,FL可以采用下式來進行計算：

FL=1/1.234R1C1 (Hz)

電路中的高頻振蕩頻率由BA8206的6腳和7腳外的阻容網絡來設定。圖2中選擇了電阻值為330kΩ的電阻和容量為1.5nF的電容。其實,高頻振蕩具有FH1和FH2兩種頻率,它們的計算公式如下：

FH1=1/1.515R2C2 (Hz)

FH2=1.24FH1 (Hz)

其它元件的參數可以根據電路在實際工作中的具體情況作適當?shù)恼{(diào)整。

BA8206音頻振鈴器是一個使用性很強的元器件。它結構簡單,使用方便,可靠性高且可以調整。因而可廣泛應用在各種多功能電話機和傳真機上。
