TMS320VC33 高性能浮點DSP芯片

TMS320VC33是美國TI公司新推出的TMS320C3X系列新一代浮點式數字信號處理器。它以高速、低功耗、低成本、易于開發為顯著特點。是通信、手機、MODEM、DVD、便攜式儀器儀表中需要進行俘點運算應用中的一種理想 的DSP器件。文中介紹了TMS320VC33的硬件結構、性能特點、指令系統、仿真工具和開發環境,最后給出了由TMS320VC33組成的最小應用系統。

??? 關鍵詞：數字信號處理器 TMS320VC33 浮點DSP

TMS320VC33是TI公司新推出的TMS320VC3X系列新一代浮點DSP。它是在原來的TMS320C31浮點DSP的基礎上開發一個價格更低的版本（15US$）,該產品以高速、低功耗、低成本、易于開發為顯著特點。由于它采用了內部1.8V、外部3.3V供電,因而功耗比原有型號降低了大約一個數量級,而且能支持高達150M/FLOPS的運行速率,是需浮點運行的便攜式產品應用場合中的一種理想的DSP器件。

1 TMS320VC33的硬件結構

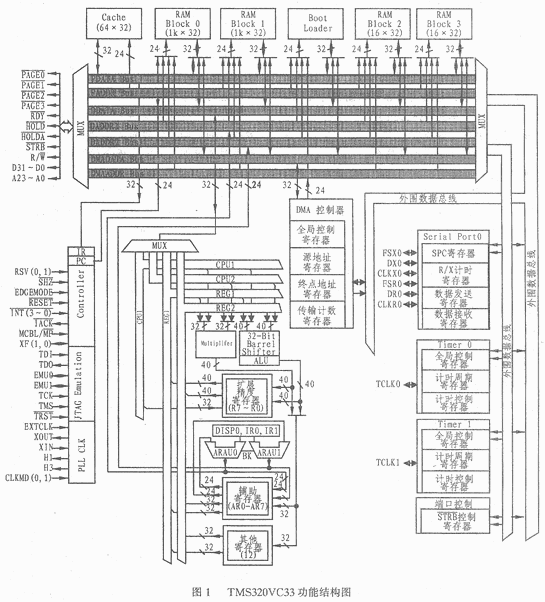

TMS320VC33采用144腳LQFP四邊形封裝。表1所列是其引腳號與引腳名稱的對應關系表。圖1是其功能結構圖。它的主要性能如下：

表1 144腳LQFP封裝的TMS320VC33引腳號碼與引腳名稱的對應關系表

●具有高速的浮點運算能力,其中TMS320VC33-150型在13ns單周期指令執行時間時為150MFLOPS和75MIPS;而TMS320VC33-120型在17ns單周期指令執行時間時為120MFLOPS;60MIPS;

●帶有34k×32位（1.1M位）的片內雙靜態RAM,分為2個16k×32位塊和2個1k×32位塊;

●內含5倍頻的鎖相環（PLL）時鐘發生器;

●低功耗,在150MFLOPS下運行時,功耗低于200mW。

●帶有32位的高性能CPU;

●可進行16/32位整數和32/40位的浮點操作;

●具有四個內部譯碼頁選,可大大簡化與I/O及存儲器的接口;

●帶有啟動程序裝載功能;

●外部中斷可選擇邊沿觸發方式和電平觸發方式;

●具有32位的指令字,24位的地址線;

●內含8個擴展精度寄存器;

●片內存儲器可映射外設,其中包括一個串行口、2個32位定時器和一個DMA;

●采用TI公司的0.8μm Timeline TM制造技術;

●采用144管腳LQFP封裝;

●帶有2個地址發生器、8個輔助寄存器和2個輔助寄存器算術單元（ARAUs）;

●具有兩個低功耗模式;

●支持2個或3個操作數指令;

●在一個單指令周期并行進行算術/邏輯單元（ALU）和乘法器運算;

●具有塊重復功能;

●可零開銷循環和單周期分支;

●具有條件調用和條件返回指令;

●總線控制寄存器配置選通控制等待狀態數;

●采用1.8V內核,3.3V I/O供電;

●具有符合IEEE 1149標準的片內掃描仿真接口（JTAG）。

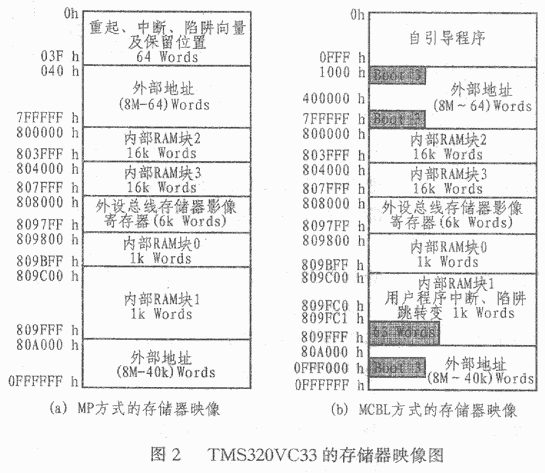

圖2是TMS320VC33存儲器映像圖。

2 TMS320VC33的指令系統

除了個別在C32才有的外設和在C30才有的第二個外部端口以及第二串行口外,所有的C3XDSP代碼都是兼容的,因此它們都是基于同樣技術的浮點CPU。TMS320VC33的指令集就是以前的C3X指令集。共分為6個功能組：1.裝入與存儲指令;2.兩操作數算術/邏輯運算指令;3.三操作數算術/邏輯運算指令;4.程序控制令;5.互鎖操作指令;6.并行操作指令等。使用C3X指令集編程需注意以下幾個問題：

（1）延時轉移的使用

延時轉移在單周期內執行,而通常的轉移需要4個周期,不管轉移發生與否,后面的三條指令總是要執行的。如果后面的指令少于三條,則使用延時轉移時要再加上無操作指令（NOP）,這樣可以節省機器時間。

（2）單指令/指令塊循環結構的使用

使用這種方式可以做到零開鎖循環,不過要注意RPTS是不可中斷的。

（3）并行指令的使用

在執行乘法時,可以并行執行加（減）;在做乘法或算術/邏輯運算時,可以并行行執行存儲。以此來提高單周期內執行的操作個數。為了最大限度地提高效率,要注意并行指令中的尋址模式,并適當?shù)匕才艛?shù)據。

??? （4）最大限度地使用寄存器

寄存器是訪問存儲器的有效途徑。加強寄存器的使用,有助于使用并行指令,也有助于防止在各種尋址模式中使用寄存器時可能產生的流水沖突。

（5）高速緩存的使用

在與此同時片外慢速存儲器連接時,高速緩存的使用顯得特別重要。對于使用者來說,cache是透明的,只需將其使能即可。

（6）盡量使用片內存儲器

片內存儲器的訪問速度要快得多。在單周期內存儲器可以調出2個操作數,如果首先使用與CPU并行的DMA來將數據傳入片內存儲器,以可以最大限度地發揮其功能。

（7）避免流水作業時的沖突

在時間要求很苛刻的情況下,要確保不會因?yàn)闆_突而丟失任何機器周期。為了驗證沖突的存在,可在開發工具上（軟、硬仿真器）對該程序進行跟蹤,以及時確認流水作業的沖突,再經認真分析沖突的原因,進而解決有關問題。

3 仿真工具及開發環境

由于所有C3X DSP具有相同的CPU,所以''C30、''31或''32上的程序可以很方便地移植到VC33上來使用,也可以用現有的C3X開發工具來編寫VC33程序。

TMS320C3X的開發工具有：

C3X軟件仿真器;

C3X優化C編譯/匯編器;

DSK（Design Starter Kit）;

評估板EVM（Evaluation Module）;

XDS510''C3XC source dedugger software;

XDS510 emulator hardware with JTAG;

C3X/C4XCODECOMPOSSORSTUDIO.

其中,C3X/C4XCODECOMPOSSORSTUDIO是一個集成的開發平臺,具有編輯、匯編、編譯、軟硬件仿真調試功能,是一個界面非常友好、功能完善的開發軟件.

4 最小應用系統

在采用TMS320VC33來組成應用系統時,首先要考慮TMS320VC33所具有的各種功能是否滿足應用系統的要求,如能滿足,則稱這樣的系統為最小系統.VC33由于其片內無ROM（或EPROM或FLASH）,故其最小應用系統還應包括外接的EPROM或FALSH程序存儲器芯片.當最小系統不能滿足系統功能的要求時,需擴展ROM、ROM、I/O、A/D、D/A及其它所需的外圍芯片.DSP最小系統還包括沒有集成在芯片內的其它器件如晶體振蕩電路、復位開發和電源管理芯片等。

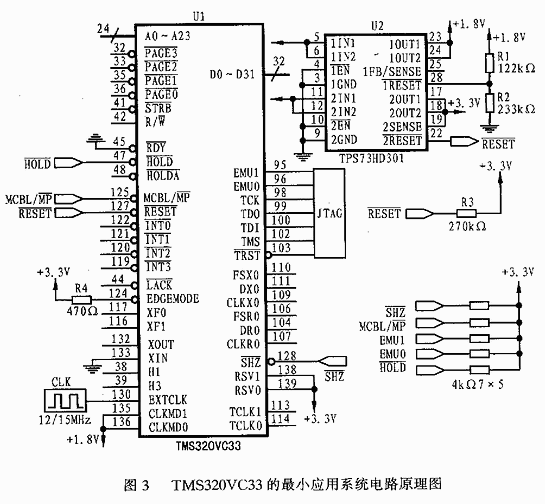

圖3為典型的TMS320VC33最小應用系統的電路原理圖,利用該電路可以實時在線對TMS320VC33芯片系統仿真開發和學習研究,其中TPS73HD301用于向VC33提供3.3V和1.8V的電源信號,并由外部電路提供15MHz的時鐘信號,當EDGEMODE接高電平時,為外部邊沿觸發中斷方式;MCBL/MP引腳為高電平時可使VC33工作于微計算機自引導方式,在這種方式下,TMS320VC33可從JTAG仿真口直接設定裝入程序運行,不過在應用系統由三個特定的地址裝入程序（BOOT1,BOOT2,BOOT3）或從串口裝入程序時,具體應用系統應視需要來設計確定。
