集成方案簡化模擬濾波器設計

本篇應用筆記介紹開關電容濾波器用于ADC (模數轉換器)輸入端抗混疊和降噪以及DAC (數模轉換器)輸出端信號重建濾波的優勢?？偨Y(jié)了MAX74xx系列開關電容濾波器相對連續時間有源濾波器的優勢并給出了一些應用實例。

模擬濾波器在電子信號合成系統中應用廣泛，可為ADC提供抗混疊和降噪，為DAC提供信號重建濾波1。不同的設計要求需要使用不同的濾波器架構，常用的濾波器有貝塞爾、巴特沃思以及橢圓濾波器。

貝塞爾低通濾波器具有線性相位響應，通帶無紋波、阻帶單調衰減，適合時域應用。巴特沃思低通濾波器在通帶內具有最平坦的頻響，阻帶的單調衰減也比貝塞爾濾波器陡峭，但相位響應隨頻率非線性變化，這使得巴特沃思低通濾波器非常適合基于幅度的應用。而橢圓低通濾波器具有接近平坦的通帶響應和極為陡峭的阻帶衰減，是基于幅度的抗混疊應用的最佳選擇。

設計和實現連續時間有源濾波器非常具有挑戰性，需要使用多個高性能運放和精度很高的無源器件。設計挑戰包括如何選擇最優的濾波器架構，還需要使用專用的濾波器計算軟件2。另一個簡單的方法是使用高度集成的SCF (開關電容濾波器)，SCF可以大大減少外圍元器件數目，使濾波器調諧十分簡單，并可降低系統功耗。本文通過分析如何實現一個連續時間濾波器和一個SCF來說明其在性能和復雜程度上的不同。

如上所述，貝塞爾濾波器的特性使其非常適合時域應用，因?yàn)樗鼈冊?a href="http://www.brongaenegriffin.com/v/tag/577/" target="_blank">示波器/分析儀這類測試應用中幾乎沒有失真。但設計者通常需要構建更高階的貝塞爾濾波器(這意味著比巴特沃思或橢圓濾波器的極點更多)來實現足夠大的阻帶衰減。

圖1所示原理圖為5階、1.0kHz、低通貝塞爾濾波器，設計基于Sallen-Key架構，為減少元器件數目進行了優化，使用精度為1%的標準電阻和精度為5%的標準電容。為確定外圍元件值，使用了濾波器設計軟件FilterPro?，并用PSPICE仿真工具進行了驗證。

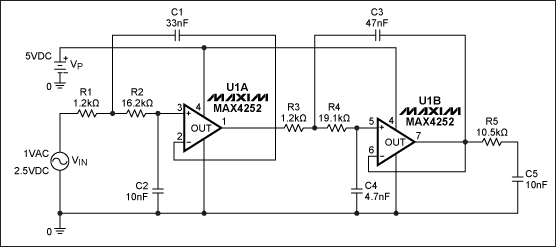

圖1. 兩個運放和多個無源元件構成5階、1.0kHz、低通貝塞爾濾波器

許多情況下，輸入和輸出RC濾波器還需要一個額外的運放作緩沖，尤其是當信號源阻抗較高(大于幾百歐)或?yàn)V波器輸出的下一級輸入阻抗過低(低于幾百kΩ)時。

貝塞爾濾波器的SPICE仿真結果如圖2所示，該頻響圖是同一濾波器進行100次Monte Carlo仿真計算的結果。SPICE仿真器通過在標稱容限范圍內隨機改變外圍元件值模擬器件的差異，仿真結果揭示截止頻率會在f_C = f_IN -3dB ± 0.6dB范圍內變動，這是電容和電阻值在標稱容限內變化引起的。


圖2. 5階貝塞爾濾波器SPICE仿真頻響結果

為在1kHz至15kHz的截止頻率范圍內獲得可以接受的特性(80dB或更好的動態范圍)，設計人員必須使用容限更嚴格、具有更高溫度穩定性的元器件。例如：

1. 對于截止頻率為1kHz至15kHz的濾波器來說，運放在0.5MHz至6.5MHz范圍內必須具有一致的增益，THD+N (總諧波失真 + 噪聲)必須小于0.005%。
2. 電容應該采用精密的陶瓷電容或薄膜電容，而且在很寬的溫度范圍和電壓范圍內必須能夠保持穩定的標稱值。
3. 電阻應該是容限好于±1%的金屬膜電阻，還要具有較低的溫度系數。
4. 為了保證量產性能，元器件最好從可靠的供應商采購，如Panasonic、Rohm、Vishay、Kemet和AVX。

一個5階、截止頻率為1kHz至15kHz的貝塞爾低通濾波器的元器件BOM成本估計在$1.50至$2.00之間(1000套以上價格)。這還不包括設計、測試、PCB布板、組裝、元件采購等花費的時間成本，這些成本難以量化而且與公司有關。關于元器件值變化對高階連續時間濾波器的影響，請參考應用筆記 738：“Minimizing Component-Variation Sensitivity in Single Op Amp Filters”。

Maxim提供一種更有效、更簡單的集成開關電容濾波器解決方案，利用一顆芯片即可實現大多數濾波器的效果(應用筆記733：“A Filter Primer”介紹了更多關于SCF的技術細節)。濾波器設計人員僅需一個低成本外部電容或外部時鐘，就可以得到集成、可靠、可預測的高性價比濾波器方案，而且不易受溫度和其它環境參數影響。

圖3和圖4是利用SCF芯片(MAX7409/MAX7413)實現5階低通貝塞爾濾波器的電路原理圖，其中的0.1μF去耦電容可以使用普通的低成本陶瓷電容(材質為X7R或Z5U)，但圖4中的C_CLK 推薦使用COG (NPO)材質的電容。

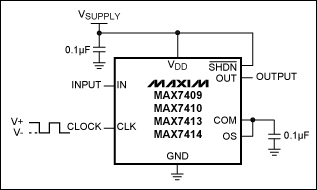

圖3. 開關電容濾波器的f_C (截止頻率)可以用一個占空比為50% ± 10%的時鐘實現

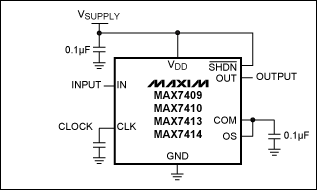

圖4. 用開關電容濾波器的內部振蕩器設置f_C需要在CLK引腳和地之間接一個電容CCLK，當CCLK = 300pF時，f_C = 1kHz。

仿真和測試結果(如圖5所示)表明基于MAX7409/MAX7413的開關電容濾波器在通帶內的變化優于基于運放的連續時間濾波器。開關電容濾波器的另一個優點是易于調諧。截止頻率可以通過內部或外部時鐘調整。而對于基于運放的連續時間濾波器而言，改變截止頻率幾乎相當于重新設計濾波器。

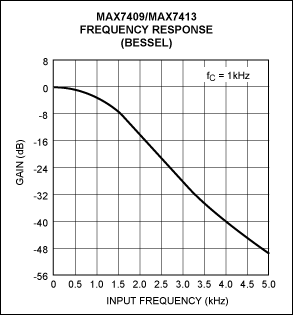

圖5. f_C = f_IN處的開關電容濾波器通帶變化在整個溫度和電壓范圍內僅為-3dB ± 0.4dB

表1和表2介紹了Maxim數款低功耗、高階開關電容濾波器芯片。

表1. Maxim低功耗5階濾波器
