本參考指南以另一種方式給出了DS1874具有數字LDD接口的SFP+控制器的寄存器映射。在對器件進行編程時，可以很容易地獲取寄存器信息。

引言

DS1874 SFP+控制器具有數字LDD接口，允許對配置報警、告警和查找表(LUT)所需的各種選項進行編程。編程時需要參考寄存器存儲器結構圖。本應用筆記以另一種方式給出了寄存器映射，在對器件進行編程時，可以很容易地獲取寄存器信息。

DS1874存儲器

DS1874具有9個獨立的存儲表，每個表內部分為8字節行。

低地址字節存儲器的地址從00h至7Fh，包括報警和告警門限、標志、屏蔽、幾個控制寄存器、密碼輸入?yún)^(qū)域(PWE)以及表格選擇字節。

表01h主要包括用戶EEPROM (具有PW1級訪問權限)以及報警和告警使能字節。

表02h為多功能區域，包含配置寄存器、比例和失調值、密碼、中斷寄存器以及其它各種控制字節。

表04h包含溫度索引LUT，用于控制調制電壓。調制LUT可以在-40°C至+102°C溫度范圍內，以2°C步進值進行編程。

表05h默認情況下為空，可以配置為MASK位使能時(表02h、寄存器89h)的表01h，寄存器F8h–FFh的報警和告警使能字節。此時，表01h為空。

表06h包含溫度索引LUT，允許APC設置點隨溫度變化，以補償跟蹤誤差(TE)。APC LUT具有36個索引值，在-40°C至+100°C之間，以4°C為間隔確定APC設置。

表07h包含溫度索引LUT，用于控制DAC1。該LUT具有36個索引值，在-40°C至+100°C之間，以4°C為間隔確定DAC設置。

表08h包含溫度索引LUT，用于控制DAC2。該LUT具有36個索引值，在-40°C至+100°C之間，以4°C為間隔確定DAC設置。

輔助存儲器(器件A0h)包含256個字節的EE存儲器，可以從地址00h至FFh進行訪問。這一功能通過A0h器件地址選擇。

每個字節的功能以及讀/寫許可的詳細信息，請參考下表的說明。

EEPROM映射

很多非易失存儲器的位置(如后續寄存器參考說明部分所示)實際上是映射EEPROM，受控于表02h，寄存器80h的SEEB位。

DS1874為關鍵存儲器地址提供映射EEPROM存儲器的位置，可以進行多次寫操作。默認的映射EEPROM位SEEB并不置位，這些位置作為普通的EEPROM使用。將SEEB置位，這些位置用作SRAM，不需要考慮EEPROM的使用次數，可以對其進行無數次寫操作，也無需考慮EEPROM的寫時間。因為SEEB使能情況下的任何改變不會影響EEPROM，重新上電后不保存這些改寫后的內容。上電后的數值為SEEB禁止時最后一次寫入的數值。這一功能可以用于限制校準期間EEPROM的寫操作次數，或在正常操作期間周期性地改變監測器門限，監測功能有助于減少EEPROM的寫次數。存儲器說明中給出了映射EEPROM的位置。

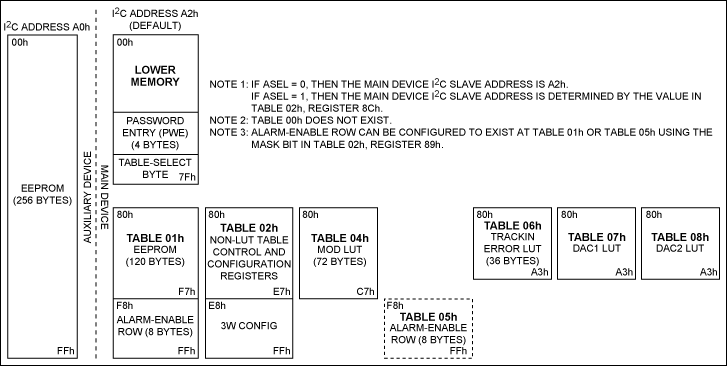

DS1874存儲器

寄存器參考說明

下表給出了低地址字節存儲器、表01h和表02h的簡單參考說明，關于每一位的功能說明，請參考數據資料中相應的寄存器說明。表04h至表08h為LUT，無需單獨的參考說明，因此在此處沒有列出，詳細信息請參考數據資料。

注：RSVD為“保留”的英文縮寫。

低地址字節存儲器

REGISTER NAME	REGISTER ADDR (h)	bit7	bit6	bit5	bit4	bit3	bit2	bit1	bit0
TEMP ALARM HI TEMP WARN HI	00h, 04h	S	26	25	24	23	22	21	20
	01h, 05h	2-1	2-2	2-3	2-4	2-5	2-6	2-7	2-8
TEMP ALARM LO TEMP WARN LO	02h, 06h	S	26	25	24	23	22	21	20
	03h, 07h	2-1	2-2	2-3	2-4	2-5	2-6	2-7	2-8
VCC ALARM HI VCC WARN HI MON1-4 ALARM HI MON1-4 WARN HI	08, 0C, 10, 14, 18, 1C, 20, 24, 28, 2Ch	215	214	213	212	211	210	29	28
	09, 0D, 11, 15, 19, 1D, 21, 25, 29, 2Dh	27	26	25	24	23	22	21	20
VCC ALARM LO VCC WARN LO MON1-4 ALARM LO MON1-4 WARN LO	0A, 0E, 12, 16, 1A, 1E, 22, 26, 2A, 2Eh	215	214	213	212	211	210	29	28
	0B, 0F, 13, 17, 1B, 1F, 23, 27, 2B, 2Fh	27	26	25	24	23	22	21	20
PW2 EE	30h-5Fh	EE	EE	EE	EE	EE	EE	EE	EE
TEMP VALUE	60h	S	26	25	24	23	22	21	20
	61h	2-1	2-2	2-3	2-4	2-5	2-6	2-7	2-8
VCC VALUE MON1-4 VALUE	62, 64, 66, 68, 6Ah	215	214	213	212	211	210	29	28
	63, 65, 67, 69, 6Bh	27	26	25	24	23	22	21	20
RESERVED	6C, 6Dh	0	0	0	0	0	0	0	0
STATUS	6Eh	TXDS	TXDC	IN1S	RSELS	RSELC	TXF	RXL	RDYB
UPDATE	6Fh	TEMP RDY	VCC RDY	MON1 RDY	MON2 RDY	MON3 RDY	MON4 RDY	RESERVED	RSSIR
ALARM3	70h	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
ALARM2	71h	MON3 HI	MON3 LO	MON4 HI	MON4 LO	RSVD	RSVD	RSVD	TXFINT
ALARM1	72h	RSVD	RSVD	RSVD	RSVD	HBAL	RSVD	TXP HI	TXP LO
ALARM0	73h	LOS HI	LOS LO	RSVD	RSVD	BIAS MAX	RSVD	RSVD	RSVD
WARN3	74h	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
WARN2	75h	MON3 HI	MON3 LO	MON4 HI	MON4 LO	RSVD	RSVD	RSVD	RSVD
RESERVED	76h-7Ah	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD
PASSWORD ENTRY	7Bh	231	230	229	228	227	226	225	224
	7Ch	223	222	221	220	219	218	217	216
	7Dh	215	214	213	212	211	210	29	28
	7Eh	27	26	25	24	23	22	21	20
TABLE SELECT	7Fh	27	26	25	24	23	22	21	20

表01h

REGISTER NAME	ADDR (h)	bit7	bit6	bit5	bit4	bit3	bit2	bit1	bit0
PW1 EEPROM	80h-BFh	EE	EE	EE	EE	EE	EE	EE	EE
PW2 EEPROM	C0h-F7h	EE	EE	EE	EE	EE	EE	EE	EE
ALARM3	F8h	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
ALARM2	F9h	MON3 HI	MON3 LO	MON4 HI	MON4 LO	RSVD	RSVD	RSVD	RSVD
ALARM1	FAH	RSVD	RSVD	RSVD	RSVD	HBAL	RSVD	TXP HI	TXP LO
ALARM0	FBH	LOS HI	LOS LO	RSVD	RSVD	BIAS MAX	RSVD	RSVD	RSVD
WARN3	FCh	TEMP HI	TEMP LO	VCC HI	VCC LO	MON1 HI	MON1 LO	MON2 HI	MON2 LO
WARN2	FDh	MON3 HI	MON3 LO	MON4 HI	MON4 LO	RSVD	RSVD	RSVD	RSVD
RESERVED	FEh-FFh	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD

表02h

REGISTER NAME	ADDR (h)	bit7	bit6	bit5	bit4	bit3	bit2	bit1	bit0
MODE	80h	SEEB	RSVD	DAC1 EN	DAC2 EN	AEN	MOD EN	APC EN	BIAS EN
TINDEX	81h	27	26	25	24	23	22	21	20
MODULATION REGISTER	82h	0	0	0	0	0	0	0	28
	83h	27	26	25	24	23	22	21	20
DAC1 VALUE	84h	0	0	0	0	0	0	0	28
	85h	27	26	25	24	23	22	21	20
DAC2 VALUE	86h	0	0	0	0	0	0	0	28
	87h	27	26	25	24	23	22	21	20
SAMPLE RATE	88h	SEE	SEE	SEE	SEE	SEE	APC_SR2	APC_SR1	APC_SR0
CNFGA	89h	LOSC	RSVD	INV LOS	ASEL	MASK	INVRSOUT	RSVD	RSVD
CNFGB	8Ah	IN1C	INVOUT1	RSVD	RSVD	RSVD	ALATCH	QTLATCH	WLATCH
CNFGC	8Bh	RSVD	RSVD	TXDM34	TXDFG	TXDFLT	TXDIO	RSSI_FC	RSSI_FF
DEVICE ADDR	8Ch	27	26	25	24	23	22	21	20
RESERVED	8Dh	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD
RIGHT SHIFT1	8Eh	RSVD	MON12	MON11	MON10	RSVD	MON22	MON21	MON20
RIGHT SHIFT0	8Fh	RSVD	MON32	MON31	MON30	RSVD	MON42	MON41	MON40
RESERVED	90h-91h	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD
VCC SCALE MON1-2 SCALE MON3 F SCALE MON4 SCALE MON3 C SCALE	92, 94, 96, 98, 9A, 9Ch	215	214	213	212	211	210	29	28
	93, 95, 97, 99, 9B, 9Dh	27	26	25	24	23	22	21	20
RESERVED	9Eh-A1h	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD
VCC OFFSET MON1-2 OFFSET MON3 F OFFSET MON4 OFFSET MON3 C OFFSET	A2, A4, A6, A8, AA, ACh	S	S	215	214	213	212	211	210
	A3, A5, A7, A9, AB, ADh	29	28	27	26	25	24	23	22
INTERNAL TEMP OFFSET	AEh	S	28	27	26	25	24	23	22
	AFh	21	20	2-1	2-2	2-3	2-4	2-5	2-6
PW1	B0h	231	230	229	228	227	226	225	224
	B1h	223	222	221	220	219	218	217	216
	B2h	215	214	213	212	211	210	29	28
	B3h	27	26	25	24	23	22	21	20
PW2	B4h	231	230	229	228	227	226	225	224
	B5h	223	222	221	220	219	218	217	216
	B6h	215	214	213	212	211	210	29	28
	B7h	27	26	25	24	23	22	21	20
LOS RANGING	B8h	RSVD	HLOS2	HLOS1	HLOS0	RSVD	LLOS2	LLOS1	LLOS0
COMP RANGING	B9h	RSVD	BIAS2	BIAS1	BIAS0	RSVD	APC2	APC1	APC0
RESERVED	BAh	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD
ISTEP	BBh	28	27	26	25	24	23	22	21
HTXP	BCh	27	26	25	24	23	22	21	20
LTXP	BDh	27	26	25	24	23	22	21	20
HLOS	BEh	27	26	25	24	23	22	21	20
LLOS	BFh	27	26	25	24	23	22	21	20
PW_ENA	C0h	RWTBL78	RWTBL1C	RWTBL2	RWTBL1A	RWTBL1B	WLOWER	WAUXA	WAUXB
PW_ENB	C1h	RWTBL46	RTBL1C	RTBL2	RTBL1A	RTBL1B	WPW1	WAUXAU	WAUXBU
MODTI	C2h	27	26	25	24	23	22	21	20
DAC1TI	C3h	27	26	25	24	23	22	21	20
DAC2TI	C4h	27	26	25	24	23	22	21	20
RESERVED	C5h	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD
LUTTC	C6h	MODTC	DAC1TC	DAC2TC	RSVD	RSVD	RSVD	RSVD	RSVD
TBLSELPON	C7h	27	26	25	24	23	22	21	20
MAN BIAS	C8h	0	0	0	0	0	0	0	28
	C9h	27	26	25	24	23	22	21	20
MAN CNTL	CAh	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	MAN_CLK
BIAS REGISTER	CBh	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	28
	CCh	27	26	25	24	23	22	21	20
APC DAC	CDh	27	26	25	24	23	22	21	20
DEVICE ID	CEh	0	1	1	1	0	1	0	0
DEVICE VER	CFh	DEVICE VERSION
HBATH	D0h-D7h	27	26	25	24	23	22	21	20
EMPTY	D8h-E7h	EMPTY
RXCNTRL1	E8h	27	26	25	24	23	22	21	20
RXCNTRL2	E9h	27	26	25	24	23	22	21	20
SETCML	EAh	27	26	25	24	23	22	21	20
SETLOS	EBh	27	26	25	24	23	22	21	20
TXCTRL	ECh	27	26	25	24	23	22	21	20
IMODMAX	EDh	27	26	25	24	23	22	21	20
IBIASMAX	EEh	27	26	25	24	23	22	21	20
SETPWCTRL	EFh	27	26	25	24	23	22	21	20
SETTXDE	F0h	27	26	25	24	23	22	21	20
RESERVED	F1h-F7h	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD
3WCTRL	F8h	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	3WRW	3WDIS
ADDRESS	F9h	27	26	25	24	23	22	21	20
WRITE	FAh	27	26	25	24	23	22	21	20
READ	FBh	27	26	25	24	23	22	21	20
TXSTAT1	FCh	27	26	25	24	23	22	21	20
TXSTAT2	FDh	27	26	25	24	23	22	21	20
RESERVED	FEh-FFh	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD	RSVD
