A/D轉換器的使用問題

　　ADμC812內集成的ADC轉換模塊，包含了8通道、12位、單電源A/D轉換器，這些A/D轉換器是由基于電容DAC的常規逐次逼近轉換器組成的,接收的模擬輸入范圍為0至+VREF(+2.5V)。另外，此模塊還為用戶提供片內基準、校準特性，模塊內的所有部件能方便地通過3個寄存器SFR接口來設置?？傊?，ADμC812的ADC模塊具有與一般ADC芯片相比擬的性能，并且操作簡單、可靠性高，采集速率可高達200kHz。

　　(1) 基準電壓

　　A/D轉換器的2.5V基準電壓既可由片內提供，也可由外部基準經VREF引腳驅動。若使用內部基準，則在VREF和CREF引腳與AGND之間都應當連接100nF電容以便去耦。這些去耦電容應放在緊靠VREF和CREF引腳處。為了達到規定的性能，建議在使用外部基準時，該基準應當在2.3V和模擬電源AVDD之間。

　　由于片內基準高精度、低漂移且經工廠校準，并且當ADC或DAC使能時，在VREF引腳會出現此基準電壓。因此，在進行系統擴展時，可將片內基準作為一個2.5V的參考電源來使用。若要把片內基準用到微轉換器之內，則應在VREF引腳上加以緩沖并應在此引腳與AGND之間連接100nF電容。

　　在實際應用中應當特別注意，內部VREF將保持掉電直到ADC或DAC外圍設備模塊之一被它們各自的使能位上電為止。

　　(2) 模擬輸入

　　與其他ADC芯片相比，ADμC812的ADC模塊有一個缺點，就是ADC正常工作的模擬輸入范圍為0～+2.5V;而允許輸入的電壓范圍只能為正電壓(0～+5V)。經實驗證明，若輸入的模擬電壓超過+2.5V(最大值為+5V)，ADC的采樣結果為最大值(0FFFH)，雖然結果不對，但并沒有影響ADμC812正常工作;但是，一旦輸入負的模擬電壓，則會影響ADμC812正常工作，表現為ADC的基準電壓(VREF=+2.5V)消失和采樣結果不正確，且若長時間輸入負電壓，將有可能損壞芯片。因此，在實際應用中，若發現啟動ADC之后VREF端無電壓，則應立即將芯片復位，并檢查模擬輸入信號的采集放大部分。在確保進入ADμC812的模擬信號在0～+2.5V范圍內之后，才能再次啟動ADC。實際應用時，應保證輸入的模擬電壓為正電平。

　　并行I/O端口的使用問題

　　與其他單片機一樣，ADμC812也有4個通用數據端口(P0~P3)與外部器件交換數據，且除了用作通用I/O之外，某些端口還能實現外部存儲器操作。另有一些端口則與器件上外圍設備其他功能多路復用。

　　(1)P1口

　　值得注意的是，在ADμC812中端口0、2和3是雙向端口，而端口1是只輸入端口。在圖中可以看到在P1口的電路中包括了位鎖存器和輸入緩沖器，但沒有輸出驅動器，因而P1口只能被配置為數字輸入或模擬輸入，不能用于輸出。

　　當P1口用作模擬輸入時，它對應于ADμC812內8通道模數轉換的輸入端口ADC0~ADC7。若在實際使用中，不須將8個通道ADC都用上，可將剩余的P1口引腳設置為數字輸入，但此時須注意，它與標準的8051單片機用作數字輸入的通用I/O口不同，認為高電平有效。因此，P1口用作數字輸入時，在檢測是否有輸入信號之前，須將0寫至對應端口，然后再判斷。這就要求系統在設計時，應將用作數字輸入的P1口外加1個下拉電阻，一般為幾kΩ。

?

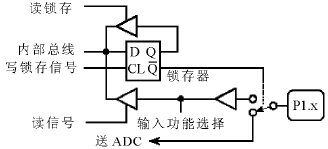

　　圖P1口位鎖存器與輸入緩沖

　　(2) P2口

　　如前所述，ADμC812的P2口也是雙向端口，包含輸入緩沖器、輸出鎖存器和輸出驅動器。通過與P2口相應的端口SFR，可將P2口的各端口引腳獨立地配置為數字輸入或數字輸出，以及對它們進行讀、寫訪問。這些與一般單片機P2口作通用I/O口的用法相同。

　　但當ADμC812接有外部數據存儲器時，P2口不僅要用于輸出中8位地址(A8~A15)，還要用于輸出高8位地址(A16~A23)，此用法類似于P0口。不同的是，P0口是數據和地址總線復用，而P2口是中位、高位字節地址總線復用。因此，P2口在用于外擴大容量數據存儲器時，也應通過一個鎖存器將高位字節地址鎖存，如圖4所示。

?

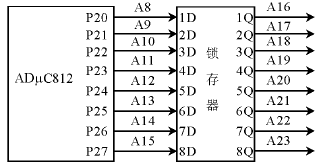

　　圖 P2口地址鎖存

　　外部尋址問題

　　與其他單片機不同，ADμC812具有24根地址線。它可尋址的外部數據存儲器空間為16MB，此超大容量的存儲空間可滿足眾多應用領域的需求。由于外部數據存儲器空間高達16MB，只用DPTR作間址寄存器是不夠的。因此，ADμC812的數據指針是由3個8位寄存器來組成，分別是DPP(頁字節寄存器)、DPH(高位字節寄存器)和DPL(低位字節寄存器)，在進行內部和外部代碼訪問或外部數據訪問時，由它們來提供存儲器地址。與其他單片機一樣，DPTR仍然是由DPH和DPL兩個寄存器來構成，且用法相同;而DPP是用于傳送A23~A16最高8位地址的寄存器，這相當于若將外部數據寄存器每64KB劃分為1頁，則不同的DPP值將對應于不同的頁，因此取名為頁寄存器。

　　SPI串口對P3口的影響

　　為便于MCU與各種外圍設備進行通信，ADμC812提供了三種串行I/O端口：UART接口、I2C兼容的串行接口和串行外設接口(SPI)。其中，SPI接口是工業標準的同步串行接口，它允許MCU與各種外圍設備以串行方式(8位數據同時同步地被發送和接收)進行通信。由于只須使用4條線就可與多種標準外圍器件直接接口，因此，SPI接口在串口通信方面有著廣泛的應用。

　　然而，我們?cè)谑褂肁DμC812的SPI串口進行通信時，發現它與其他芯片(具有SPI串口功能)不同，此SPI串口的使能會對P3口產生影響，其現象表現為：無論P(yáng)3口實際輸入電平為何值，P3口的內部鎖存器都認定為高電平，從而程序中的JB或JNB等判斷轉移指令將失去作用。這說明，SPI串口使能將使P3口只能作為輸出口來使用。因此，在同時使用SPI串口和P3口作輸入口時，為避免錯誤發生，必須在每次P3口檢測輸入信號之前都將SPI串口禁止。
