本應用筆記介紹如何利用MAX5977熱插拔控制器和單路ADC，準確監測兩個不同量程的負載電流：大功率主系統電流和低功率輔助系統電流。MAX5976集成MOSFET功率開關，為輔助系統提供簡單、高性價比功率控制。盡管MAX5977組合了兩個不同“域”的監測功能，但兩個“域”的保護和控制完全獨立，提高了可靠性和安全性。

引言

當存儲、處理或網絡接口卡用于高可用性(始終保持工作狀態)系統時，必須采用熱插拔控制器。負載卡插入系統或從系統拔出時，這種熱插拔電路控制其電源的打開和關閉。它還防止系統在板卡故障條件下發生過流。一些更先進的熱插拔控制器還具有負載電壓、電流監測功能，可用于計算負載功率。這種信息對于優化效率、制冷及分配有限的電源輸出非常有用。

隨著板卡設計規模越來越大、系統越來越復雜，把輸入與板卡之間的功率劃分為兩級或多級“域”有助于系統監測，其中一個“域”作為輔助電源監測，功率要求比較??；另一個“域”則為板卡的主電源供電。這種方法允許輔助電源首先啟動，最后關閉；而大功率“域”則獨立控制。如果需要功率監測和計量，將電源分為兩個“域”時需要采用兩路獨立的熱插拔控制器(或至少一個雙通道控制器)，以便測量兩個“域”的功率。

本應用筆記介紹了如何利用MAX5977熱插拔控制器和一路ADC，精確監測兩個獨立“域”的負載電流，而MAX5976集成的MOSFET功率開關為輔助“域”的電源控制提供了簡單、高性價比方案。

MAX5977校準功能

Maxim的MAX5977能夠支持熱插拔控制器常見功能，驅動高邊n溝道MOSFET開關控制導通壓擺率，并保護過流。此外，MAX5977還具有高精度電流檢測跨導放大器，增益為2500μA/V，將檢測信號饋送到外部ADC，進行負載電流監測。為了精確校準電流檢測系統，MAX5977可以將其跨導放大器的輸入切換到“校準檢測”輸入。該功能由CAL輸入控制。

CAL為邏輯低時，電流檢測放大器檢測IN和SENSE之間的電壓，于是在CSOUT輸出一路等于(V_IN - V_SENSE) × 2500μA/V的電流，用于正常工作模式下的電流監測。然而，如果CAL被驅動為邏輯高，MAX5977將電流檢測放大器的負輸入切換至CALSENSE，于是CSOUT電流等于(V_IN - V_CALSENSE) × 2500μA/V。如果在IN和CALSENSE之間加一個精密電壓，該模式可用于采集數據，用于放大器和ADC的增益和漂移校準。MAX5977的這種典型應用如圖1所示，其中用精密流入電流源和校準電阻建立CALSENSE信號。

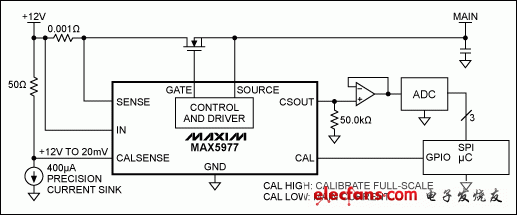

圖1. MAX5977典型應用，帶有滿幅電流檢測校準信號。

?
