移動銷售時點系統（EPOS）現在越來越普及。與傳統的POS機不同的是，移動設備只有有限的電池續航能力，需要經常通過USB或其它連接設備充電。

在其它移動電子市場，快速充電正在獲得越多的青睞，相信EPOS很快也會采用這一方案。雖然現在各大廠商提出了不同的解決方案， 但是核心思想是提高電源適配器輸入端的電壓。其中一個原因是，電源適配器的電流承載能力往往是非常有限的，采用更高的輸入電壓可以在不增加輸入電流的條件下，提高輸入功率。電源適配器的輸入電壓標準一般是5V。5V是USB VBUS的默認標準。電源適配器的輸出端的電壓，則是可以通過USB D+/D-兩根信號線上的傳輸協議，根據輸出功率需求適當提高的?，F(xiàn)在典型的輸出端電壓有5V, 9V和12V三種。具體情況還要參考電源適配器自身的功率傳遞能力。用于控制充電的芯片，例如系統中的控制器，通過控制USB D+/D-上的傳輸協議，為電源適配器選擇最合適的輸出電壓。

當系統中插入USB連接器時，通常需要一個模擬開關，如bq25890，實現在充電器和控制器之間的協議溝通， 如圖1所示。初次連接時，控制器會通過USB D+/D-檢測連接上的設備是一個USB充電器還是其它類型的USB設備。

?

?

?

圖 1: USB及其充電器的典型應用場景

德州儀器提供多種USB開關芯片，覆蓋了廣泛的應用場景配置方式、電壓范圍、開關導通電阻以及信號傳輸帶寬。

?

當芯片進入快送充電模式時，其輸出電壓一般是9V。然而，當前很多控制器的引腳已經不能再支持9V這一相對高的電平標準。因此，保證控制器的引腳與9V電源的隔離至關重要。

USB接口由4根線組成，如圖2中所示，從右向左依次是VBUS, D-，D+， GND。 如前文所述，當控制器通過D+/D-與充電芯片進行協議溝通后，VBUS將從5V提高至9V。

?

?

?

圖 2: USB開關及引腳

如果USB接插件接觸不良或插拔時偏離垂直方向一定角度，9V的VBUS就很可能和D-發生短路。換而言之，此時控制器的引腳通過D-和9V的VBUS短路在一起了，如圖3所示。

?

?

?

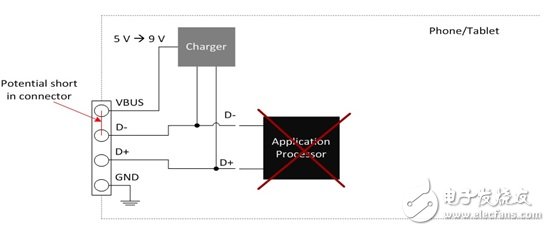

圖 3: 未使用TS3USB3000而導致控制器引腳短路

USB連接器初次連接時，TS3USB3000 USB開關芯片在控制器和USB連接器之間建立鏈接通路，如圖4所示。此時控制器可以通過D+/D-的協議，使VBUS電壓從5V提高至9V，進入快速充電模式。此后，控制器將OE電平拉高，使USB開關芯片中的D+/D-鏈路斷開，實現USB接插件到控制器引腳的隔離。即便此時VBUS與D-發生短路，也不會短路至控制器引腳。D+/D-鏈路斷開后，USB開關芯片處于低功耗模式。

?

?

?

圖 4: TS3USB3000 保護控制器引腳

TS3USB3000開關芯片在這里起到了兩個作用。第一，它實現了在其它類型設備和USB充電控制器之間切換使用USB通道?？蛻艨梢罁?jù)系統的傳輸帶寬、開關導通電阻等需求，選擇合適的USB開關芯片。第二，在USB VBUS達到9V時，由于插拔USB連接器所導致的短路不再對控制器引腳造成損害。
