信號發生器是科學實驗、工業生產等各個領域必不可少的電子儀器，目前，常用的信號發生技術主要有：基于模擬電子技術、鎖相頻率合成、直接頻率合成和直接數字頻率合成(DDS)等幾種。近幾年來，隨著科學技術的進步，信號發生技術也獲得了充足的發展，并且向高頻率、高分辨率、高穩定性和多通道等幾方面發展，基于DDS的信號發生技術，具有高分辨率、高穩定性等一系列優點，且能實現多波形、多通道和輸出頻率從極低頻至高頻(大于200 MHz)的信號輸出，是信號發生技術的發展方向。以美國ADI公司為代表研發、生產了AD9XXX系列DDS芯片，已廣泛應用于各類信號發生器及其他各項領域。本文詳細介紹由美國ADI公司最新推出的AD9959DDS芯片構成的四通道信號源的研制，信號源的每個通道均可獨立輸出1 Hz～200 MHz的寬帶正弦波信號，輸出幅度范圍為1 mVpp～4 Vpp，諧波失真小于等于5％，且通道之間相位均獨立可調。

1 AD9959芯片簡介

AD9959 DDS芯片是美國ADI公司近年來推出的四通道、內部時鐘頻率高達500MHz的直接數字頻率合成器芯片。采用56腳LFCSP封裝，1．8 V供電，低功耗?？芍苯虞敵龈哌_200 MHz的模擬正弦波信號，每通道幅度、相位均獨立可調。

AD9959的主要特征如下：

(1)4個獨立的DDS通道，每個通道能獨立控制頻率、相位和幅度；

(2)具有頻率、相位、幅度線性掃描、調制功能；

(3)32位頻率控制寄存器；

(4)14位相位偏移控制寄存器；

(5)10位幅度輸出控制寄存器；

(6)具有高速的串行I／O口。

AD9959具有16級的頻率、相位或幅度調制，由外部管腳輸入數據控制。支持頻率、相位或幅度線性掃描和調制，廣泛應用于雷達和其他儀器設備。

2 四通道寬帶信號源的組成

四通道寬帶信號源主要由AD9959芯片及外圍電路、差動放大器、低通濾波器、寬帶放大器、數控衰減器和單片機控制電路等幾部分組成，如圖1所示。

2．1 AD9959芯片外圍電路

AD9959芯片17腳(DAC_RSET)外接一電阻Rset，一端接地，該電阻用來控制芯片內部DAC輸出電流范圍，電流IOUT一般取8～10 mA左右。

Rset=18．91／IOUT (1)

AD9959芯片每個通道均有2個輸出端．即，IOUT和IOUT，屬于源極開路的電流輸出方式，每個輸出端均須接一個50Ω的上拉電阻，以完成電流→電壓的轉換。

2．2 差動放大器

AD9959芯片內部每個通道輸出均為差分方式輸出(CH_IOUT和)，實際應用時為簡單起見可采用單端輸出方式，通常用CH_IOUT端。在滿幅度輸出時波形質量尚可，但在小幅度輸出時波形失真較大。這是由于DDS芯片內部會產生大量雜散頻率的干擾。較好的解決方式就是利用差分方式輸出，可以有效地將疊加在輸出端的通常是同相的干擾予以抵消。

差分方式輸出采用寬帶差分變壓器，但受差分變壓器本身帶寬限制，例如Mini公司的寬帶變壓器，頻率下限只能到0．3 MHz(-3 dB)。為了解決該問題，采用了有源差分運放，如圖2所示。采用電流負反饋寬帶運放OPA2658，-3 dB帶寬為800 MHz。電路是一個基本差動放大器形式，同相和反相的輸入阻抗均為50 Ω，若Rt1=Rt2，Rf1=Rf2，則傳遞函數為：

usc=UOUT-(-UOUT)=2UOUT (2)

由于AD9959每通道輸出為互補形式，經差分放大器后輸出有效成分疊加了，而同相的干擾成分則相互抵消，使波形失真得到改善。

2．3 低通濾波器

DDS芯片內部為直接數字合成波形，輸出有包括時鐘頻率在內的雜散頻率干擾，通常在輸出端(本例為差分放大器輸出端)設置低通濾波器，以有效濾除干擾的產生。

橢圓函數濾波器在有限頻率上既有零點又有極點。極零點在通帶內產生等波紋，阻帶內的有限傳輸零點減小了過渡區，使其可獲得極為陡峭的衰減特性曲線

根據相關文獻，用歸一化圖表設計了一個滿足以下要求的橢圓函數低通濾波器，要求濾波器截止頻率為200 MHz，輸入和輸出阻抗均為50 Ω，帶內最大波紋小于0．25 dB，在264 MHz處最小衰減為60 dB。設計步驟如下：

(1)將已知條件歸一化，計算低通濾波器的陡度系數As。

As=fs／fc=264／200=1．32 (3)

(2)文獻中表明，ρ為20％時(0．18 dB的波紋)，需要一個n=7階的濾波器。選擇Ωs不大于2，Amin為60 dB或更大的濾波器。

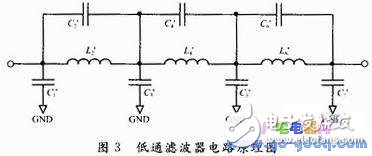

這里選擇對應于θ=50°的電路，因為電路Ωs=1．305，Amin=62．3 dB符合設計要求。濾波器電路如圖3所示，其歸一化元件值參考相關文獻。

(3)用Z=50 Ω和頻率標度系數FSF(2fc)即1．256×10對濾波器去歸一化。

2．4 寬帶放大器和數控衰減器

由于DDS芯片輸出信號幅度較小，在經過差分放大器后只有0．3 Vpp，在很多實際應用中不能滿足需求，設置了2級寬頻帶放大器，放大倍數設定為13～16倍，使得信號源最大輸出可達到4 Vpp以上。該放大器采用了德州儀器的寬帶電流負反饋運放THS3022，轉換速率為9 000 V／μs，3 dB帶寬為2GHz。

在實際應用中有時需幅度低至數毫伏的信號，因而設置了五位數控衰減器。衰減器采用高頻無感電阻器構成的T型衰減電路，步進為2 dB，最大衰減為62 dB。結合AD9959芯片內部幅度調整，可實現信號源幅度的大范圍、高精度輸出。

2．5?單片機控制電路

AD9959芯片的I／O控制電壓為3．3 V，選用了C8051F020型單片機，該單片機工作速度快，抗干擾能力強，且采用8051內核，指令跟國內最為普及的8051系列單片機兼容。

單片機控制電路在硬件設置上安排了一個4×5鍵盤，128×64液晶點陣顯示器。另外還設置了一個旋鈕，用于快速調整頻率或幅度，使用極其方便。
