隨著互聯網的迅速發展，各種家電設備、儀器儀表也在逐步走向網絡化，以便共享網絡信息資源、遠程監控等，這也是嵌入式系統發展的趨勢。而以太網作為目前應用最為廣泛的局域網，在工業自動化和過程控制領域得到了越來越多的應用，因此，對于大量存在的8位微控制器而言，實現以太網通信具有重要的實際意義。現在應用較多的是基于51內核單片機的上網方案，由于處理能力的限制，要實現較復雜的網絡傳輸和控制有點困難。本系統采用ATMEL公司的高性能單片機Mega64和10 Mb／s以太網控制芯片RTL8019AS實現了以太網接口，詳細介紹了硬件電路的連接以及嵌入 式TCP／IP的實現，使單片機具有了互聯網絡的接入功能。

1 硬件電路設計

1．1 主要器件選擇

微控制器選用高性能的AVR單片機Mega64，AVR是ATMEL公司結合了成熟的51系列和PIC系列單片機的優點而推出的高性能8位單片機，具有性價比高、資源豐富、速度快、功耗低、開發方便等特點。Mega64采用RISC結構，工作頻率可達16 MHz，完全滿足運行多種網絡協議的要求，片內具有4 KB的SRAM，64 KB的FLASH，以太網最大數據包為1 514 B，4 KB的RAM足夠以太網幀的存儲，64 KB的FLASH對于適當?shù)某绦蛞约昂唵蔚腤eb Page來說也是可以的，所以無需再外擴資源，大大簡化了外圍電路，提高了可靠性。

以太網控制芯片選用的是***REALTEK公司生產的RTL8019AS，該芯片集成了介質訪問控制子層（MAC）和物理層的性能，可以方便地設計基于ISA總線的系統。另外，它還具有與NE2000兼容、軟件移植性好、與單片機接口簡單、價格低貨源好等優點，其主要功能特性如下：

（1）符合EthernetⅡ與IEEE802．3（10Base5，10Base2，10BaseT）標準。

（2）軟件和8位及16位插槽的NE2000兼容。

（3）全雙工，收發可同時達到10 Mb／s的速率。

（4）內置16 KB的SRAM，用于收發緩存，降低對主處理器的速度要求。

（5）支持8／16位數據總線，8條中斷申請線以及16個I／0基地址選擇。

（6）支持UTP，AUI，BNC自動檢測以及對10BaseT拓?fù)浣Y(jié)構的自動極性修正。

（7）允許4個診斷LED引腳可編程輸出。

1．2 RTL8019AS與單片機的連接

RTL8019AS支持三種工作方式：第一種為跳線方式，網絡控制器的I／O地址和中斷都由跳線決定；第二種為免跳線方式，I／O地址和中斷由外接的E2PROM 93C46里的內容所決定；第三種為即插即用方式（PNP），I／O地址和中斷都由軟件或操作系統自動進行管理和配置，用戶不必過多干預，當然這種方式要耗費系統資源。網絡控制器采用哪種方式由RTL8019AS的65腳（JP）決定，本系統采用第一種即跳線方式，這時JP要接高電平；第三種方式一般用于PC機中，對于8位單片機來說無法實現，未用第二種方式又可以省掉一片93C46芯片，不但簡化了硬件電路設計，而且降低了成本。

RTL8019AS有兩種復位方式：冷復位和熱復位。給8019的復位引腳施加一個1μs以上的高電平就可以實現冷復位；先讀再寫8019的任意一個復位端口都可以實現熱復位，這在PC機中用的較多?？梢詫?019的復位引腳和單片機的復位引腳相連，單片機復位的時候8019也復位，這種情況可以減少單片機的一個引腳的使用，但為了保證能夠完全復位，可以在程序中進行熱復位。然而Mega64為低電平復位，而8019為高電平復位，如果這樣連接的話還需要加一個非門進行反相，鑒于Mega64的引腳較多，所以將8019的復位引腳連接到Mega64的一個I／O口上，由該引腳對8019進行冷復位。

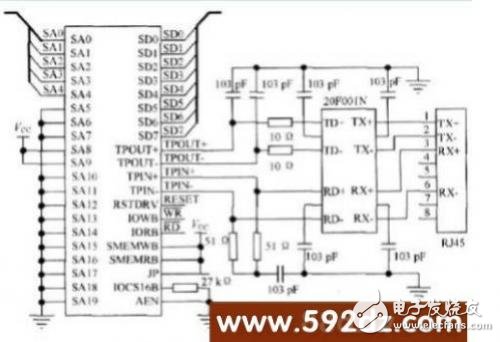

圖1所示為RTL8019AS的部分電路圖，其工作時鐘為20 MHz。RTL8019AS的引腳懸空時，輸入狀態為低電平，因?yàn)樾酒_內部已經接了一個100 kΩ的下拉電阻。AEN引腳為I／O端口操作允許使能腳，接地使地址一直處于有效；IOCSl6B引腳用一個27 kΩ的電阻下拉到地，復位時刻為低電平，選擇8位總線模式；讀寫引腳IORB、IOWB分別與單片機的RD，WR引腳相連；8位數據總線SD0～sD7接到單片機的PA口；IOSO～I(xiàn)OS3為I／O基地址選擇引腳，懸空設置為300H，所以SA5～SA7，SAl0～SAl9接地，SA8和SA9接高電平，真正用到的地址線只有SA0～SA4，接到單片機的地址線上；IRQS0～I(xiàn)RQS2為中斷選擇引腳，懸空選擇中斷INT0，實際上并沒有使用中斷，而是使用了查詢方式；AUI引腳用于AUI接口外部MAU檢測，決定使用AUI還是BNC接口，BNC接口方式支持8線雙絞或同軸電纜，所以將該引腳懸空選擇使用RJ45接口；SMEMRB和SMEMWB為存儲器讀寫引腳，由于我們使用的是I／O模式讀寫網絡芯片，所以將它們接高電平；TPIN和TPOUT為差分輸入輸出引腳，分別用來接收來自雙絞線和向雙絞線發送10 Mb／s的差分曼徹斯特編碼信號，RTL8019AS需要經過隔離處理才能和RJ45接口相連，然后接入以太網，隔離低通濾波器選用的是20F001N，內部有兩個傳輸變壓器，用來傳輸信號以及抑制噪聲干擾。

2 系統軟件實現

2．1 RTL8019AS地址空間與寄存器
